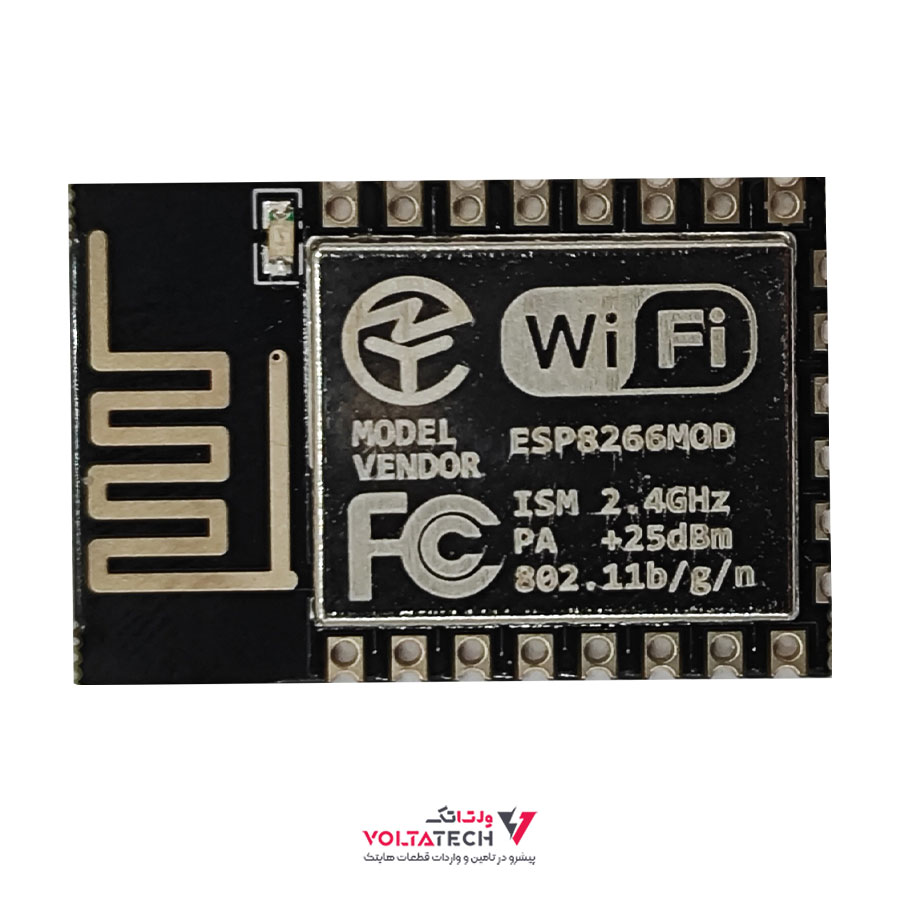

ماژول وای فای ESP8266-12E

ماژول وای فای ESP8266-12E با خروجی سریال مناسب برای پروژه های صنعتی و هوشمند سازی ساختمان می باشد.

ماژول وای فای ESP8266-12E یک ماژول کوچک بر پایه چیپ ESP8266 می باشد که توانایی اتصال به اینترنت و شبکه های LAN را از طریق WiFi دارد.

ماژول ESP8266-12E در واقع یک میکروکنترلر با معماری 32 بیتی است . این قطعه محصول شرکت معتبر Espressif بوده که بسیار با کیفیت می باشد.

همچنین این ماژول دارای واحد های سخت افزاری جهت پشتیبانی از کلیه پروتکل های   IEEE802.11  ،  TCP/IP و P2P است. همین امر باعث گشته ماژول های ESP8266 هسته اصلی بسیاری از پروژه های اینترنت اشیاء و شبکه باشند . ماژول ESP8266-12E از نظر سخت افزار و نرم افزار با ماژول ESP8266-12F همخوانی دارد.

وای فای نامی تجاری است که توسط اتحادیه وای فای Wi-Fi ثبت شده و دارای استانداردهای خاص و جهانی میباشد. ارتباط وای فای Wifi بیشتر بر پایه ارتباط شبکه اینترنت به صورت بیسیم تاکید می‌کند.
وای-فای که همان استاندارد IEEE۸۰۲٫۱۱ است در مدل‌های ۸۰۲٫۱۱g و ۸۰۲٫۱۱b مورد استفاده قرار می‌گیرد و استاندارد اصلی آن IEEE802.11b است.
باند فرکانسی وای فای در محدوده 2.4 گیگاهرتز است. علاوه بر این وای فای مدل دیگری نیز به نام ۸۰۲٫۱۱n ایجاد شده که سرعت انتقال را حداقل تا ۲۰۰Mbps افزایش می‌دهد.

یکی از معروف ترین و ارزان ترین آی سی های دارای پروتکل ارتباطی TCP/IP (شبکه بیسیم WIFI تحت استاندارد IEEE802.11b/g/n ) چیپ ESP8266 ساخت شرکت چینی Espressif System میباشد که قابلیت ارتباط سریال توسط میکروکنترلر را دارد .

ویژگی های ماژول وای فای به سریال ESP8266 مدل 12E :

• 802.11 b/g/n
• ارتباط مستقیم با WIFI (P2P)

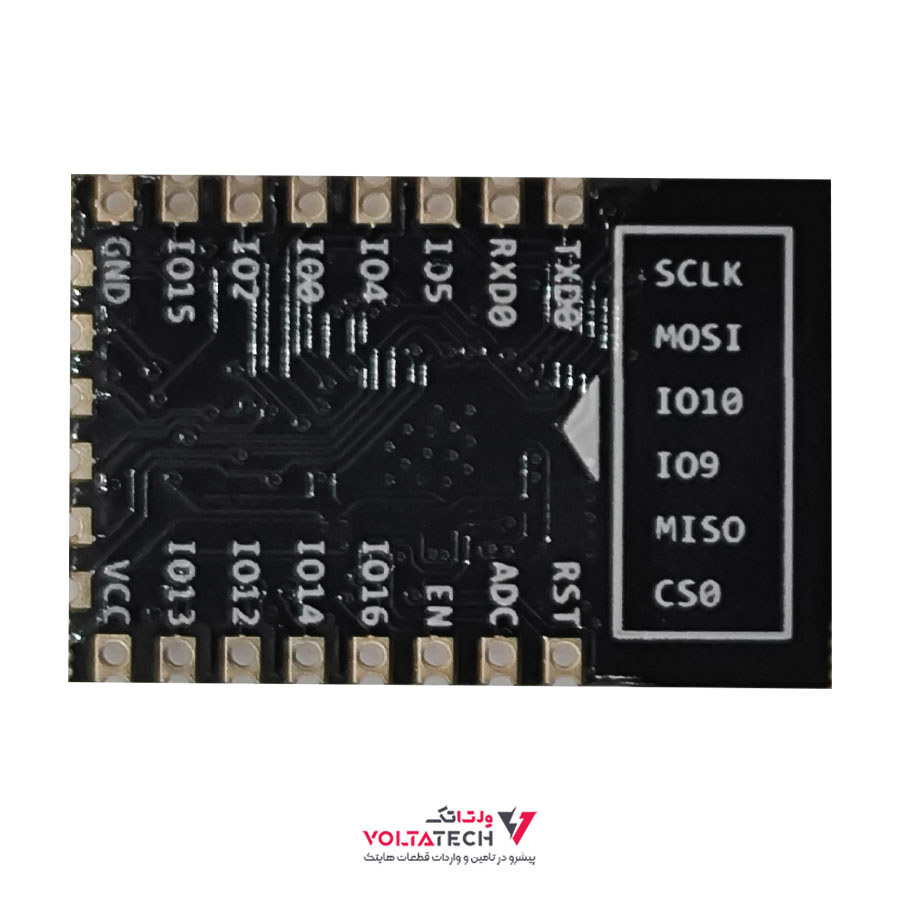

• SDIO 2.0, SPI, UART
• دارای پروتکل TCP/IP
• تغذیه : 3.3 ولت
• فرکانس : حداکثر 2484
• امپدانس : 50 اهم
• میزان جریان مصرفی به دلیل مد های کاری مختلف از دیتاشیت مشاهده شود. حداکثر : 197 میلی آمپر
• دارای رابط I2C برای کاربرد های انتقال صدا با کیفیت بالا
• زمان بین بیدار شدن و انجام عمل انتقال < 2 میلی ثانیه
• مصرف تون در حالت استراحت < 1.0mW (DTIM3)
• توان خروجی در مد 802.11b برابر است با : +19.5dBm
