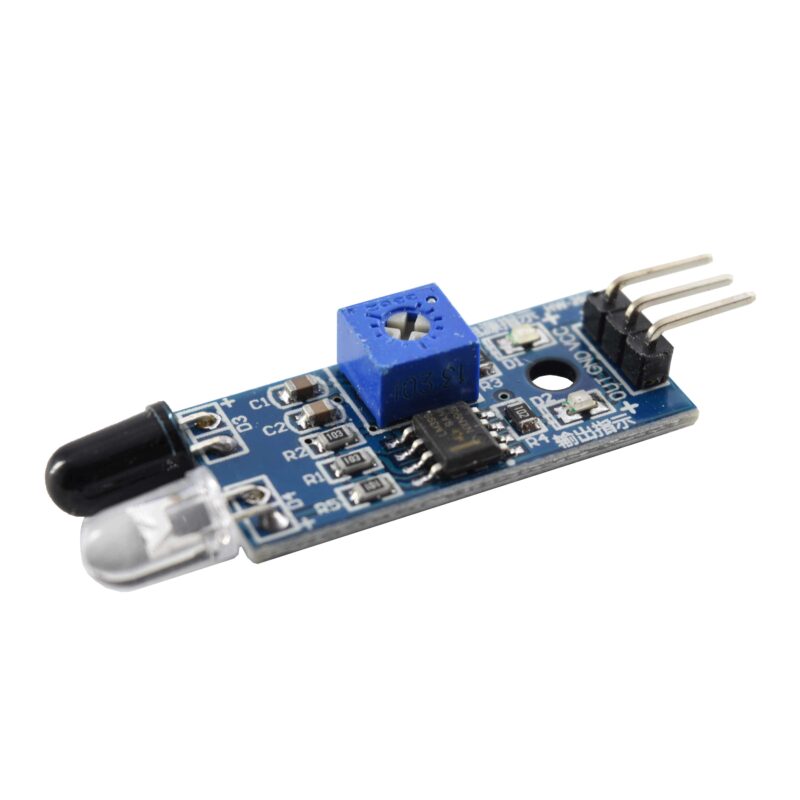

ماژول فرستنده و گیرنده مادون قرمز IR مدل FC-51

ماژول فرستنده و گیرنده مادون قرمز IR مدل FC-51 با ولتاژ کاری 3 – 5 ولت و محدوده تشخیص 2 تا 30 سانتی متر در انواع مدارات و پروژه ها کاربرد دارد.

ماژول حسگرهای مجاورتی اجتناب از موانع مادون قرمز دارای فرستنده IR و گیرنده IR داخلی است که انرژی IR را ارسال می کند و به دنبال انرژی IR منعکس شده برای تشخیص وجود هرگونه مانع در مقابل ماژول حسگر است. این ماژول دارای پتانسیومتر روی برد است که به کاربر امکان می دهد محدوده تشخیص را تنظیم کند. این سنسور حتی در نور محیط و یا در تاریکی مطلق پاسخ بسیار خوب و پایداری دارد.

برنامه های کاربردی:

• جلوگیری از موانع در ربات ها
  شمارش تولید روی خطوط مونتاژ
  تشخیص حضور
  سیستم های امنیتی

Technical Specifications

• Model Number: FC-51
• Detection angle: 35 °
• Operating Voltage: 3.0V – 5.0V
• Detection range: 2cm – 30cm (Adjustable using potentiometer)
• pcb size : 3.1 cm (L) x 1.4 cm (W)
• Overall Dimension: 4.5cm (L) x 1.4 cm (W), 0.7cm (H)
• Ative output level: Outputs Low logic level when obstacle is detected
• In-active output level: Outputs High logic level when obstacle is not detected
• Current Consumption:
  • at 3.3V : ~23 mA
  • at 5.0V: ~43 mA

امکانات:

• مدار تشخیص مبتنی بر مقایسه کننده LM393 بسیار پایدار و دقیق است
  پتانسیومتر روی برد محدوده تشخیص مانع را تنظیم می کند
  نشانگر LED پاور روی برد
  نشانگر LED تشخیص Obsatcle روی برد
  سوراخ نصب 3.0 میلی متری برای نصب آسان سنسور.
  هدر نر برای اتصال آسان
  دقت خوب: با استفاده از فرستنده LED مادون قرمز، ماژول در نور محیط به خوبی عمل می کند

مشخصات فنی:

• شماره مدل: FC-51
  زاویه تشخیص: 35 درجه
  ولتاژ کاری: 3.0 – 5.0 ولت
  محدوده تشخیص: 2 تا 30 سانتی متر (قابل تنظیم با استفاده از پتانسیومتر)
  اندازه PCB: 3.1 سانتی متر (L) x 1.4 سانتی متر (W)
  ابعاد کلی: 4.5cm (L) x 1.4cm (W)، 0.7cm (H)
  سطح خروجی فعال: خروجی سطح منطقی پایین زمانی که مانع شناسایی شود
  سطح خروجی غیرفعال: زمانی که مانع شناسایی نشده باشد، سطح منطقی بالایی را خروجی می دهد
  مصرف فعلی:
  در 3.3 ولت: ~ 23 میلی آمپر
  در 5.0 ولت: ~ 43 میلی آمپر
