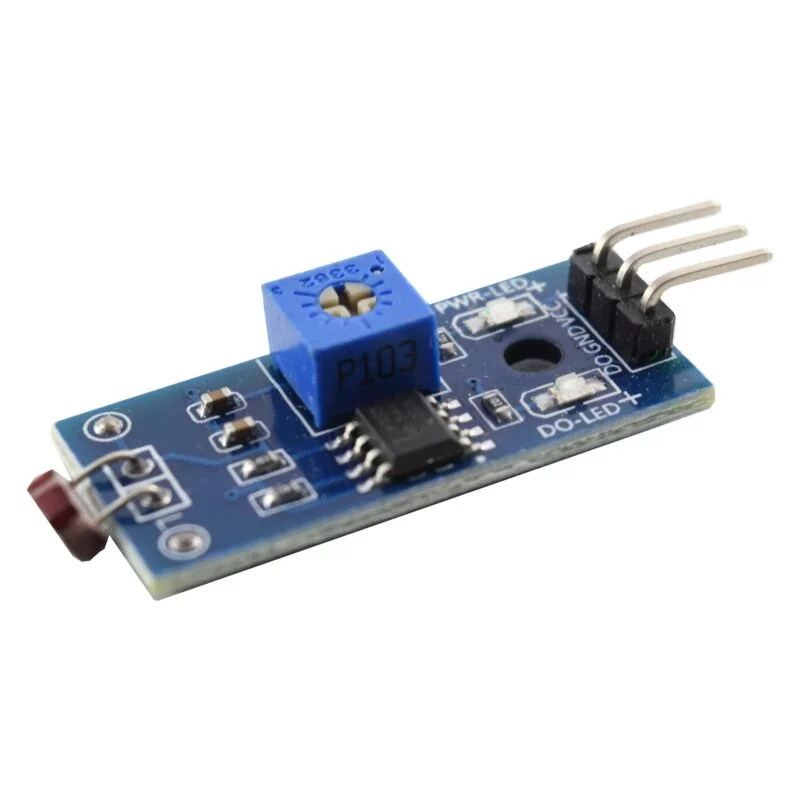

ماژول فتوسل LDR
دسته: سنسور نور و IR, ماژولها و سنسورها
شناسه محصول:
701311
توضیحات محصول
ماژول فتوسل LDR با ولتاژ کاری 3.3 الی 5 برای تشخیص وجود نور / اندازه گیری شدت نور استفاده می شود . ولتاتک پیشرو در تامین و واردات قطعات هایتک
[avans-product-score before="با خرید این محصول" after="امتیاز بگیرید"]
گارانتی اصالت و سلامت فیزیکی کالا
قیمت کالا:
ناموجود
اطلاع رسانی ×
ایمیل:
موبایل:
در انبار موجود نمی باشد
آخرین بروزرسانی قیمت: 2 آبان 1403
ماژول فتوسل LDR با ولتاژ کاری 3.3 الی 5 برای تشخیص وجود نور / اندازه گیری شدت نور استفاده می شود . ولتاتک پیشرو در تامین و واردات قطعات هایتک
مقاومت وابسته به نور چیست؟
مقاومت وابسته به نور (که LDR یا مقاومت نوری یا فتوسل یا سلول رسانای عکس نیز نامیده می شود) یک عنصر مدار غیرفعال است که مقاومت آن با تغییر در شدت نور تغییر می کند.
مقاومت یک LDR با افزایش شدت نور فرودی کاهش می یابد. بنابراین، مقاومت وابسته به نور رسانایی نوری را نشان می دهد. هنگامی که نوری به LDR تابیده نمی شود، یعنی LDR در تاریکی است، پس مقاومت LDR در حد مگا اهم است، در حالی که، زمانی که نوری به LDR تابیده می شود، مقاومت آن کاهش می یابد و به درجه ای می رسد. چند صد اهم
LDR در تعدادی از کاربردها مانند چراغ های شبانه، لامپ های خیابانی خورشیدی، سیستم های امنیتی مبتنی بر لیزر، کمپرسورهای دینامیک و غیره استفاده می شود. خروجی ماژول در حضور نور زیاد می شود و در غیاب نور کم می شود. حساسیت تشخیص سیگنال را می توان با استفاده از پتانسیومتر تنظیم کرد.
امکانات :
- می تواند روشنایی محیط و شدت نور را تشخیص دهد
حساسیت قابل تنظیم (از طریق تنظیم پتانسیومتر دیجیتال آبی)
ولتاژ کاری 3.3V-5V
نوع خروجی :
- خروجی ولتاژ آنالوگ – A0
خروجی های سوئیچینگ دیجیتال (0 و 1) -D0
دارای سوراخ پیچ ثابت برای نصب آسان
اندازه برد مدار چاپی کوچک: 3cm * 1.6cm
نشانگر برق (قرمز) و نشانگر خروجی سوئیچ دیجیتال (سبز)
با استفاده از تراشه مقایسه کننده LM393، پایدار
پین اوت ها:
- 3.3V-5V VCC خارجی
GND خارجی
رابط خروجی دیجیتال DO، یک صفحه کوچک (0 و 1)
رابط خروجی آنالوگ برد کوچک AO
نحوه استفاده:
ماژول مقاومت به نور حساس ترین ماژول به شدت نور محیطی معمولاً برای تشخیص روشنایی محیط و شدت نور استفاده می شود.
شرایط نور ماژول یا شدت نور به آستانه تنظیم شده می رسد، خروجی پورت DO بالا است، هنگامی که شدت نور محیط خارجی از آستانه تنظیم شده فراتر می رود، خروجی ماژول D0 کم است.
خروجی دیجیتال D0 مستقیماً به MCU متصل می شود و TTL بالا یا پایین را تشخیص می دهد و در نتیجه تغییرات شدت نور محیط را تشخیص می دهد.
ماژول خروجی دیجیتال DO می تواند مستقیماً ماژول رله را هدایت کند که می تواند از یک سوئیچ فوتوالکتریک تشکیل شده باشد.
ماژول خروجی آنالوگ ماژول های AO و AD را می توان از طریق مبدل AD متصل کرد، می توانید مقدار شدت نور دقیق تری دریافت کنید
وزن | 2.7 گرم |
---|
