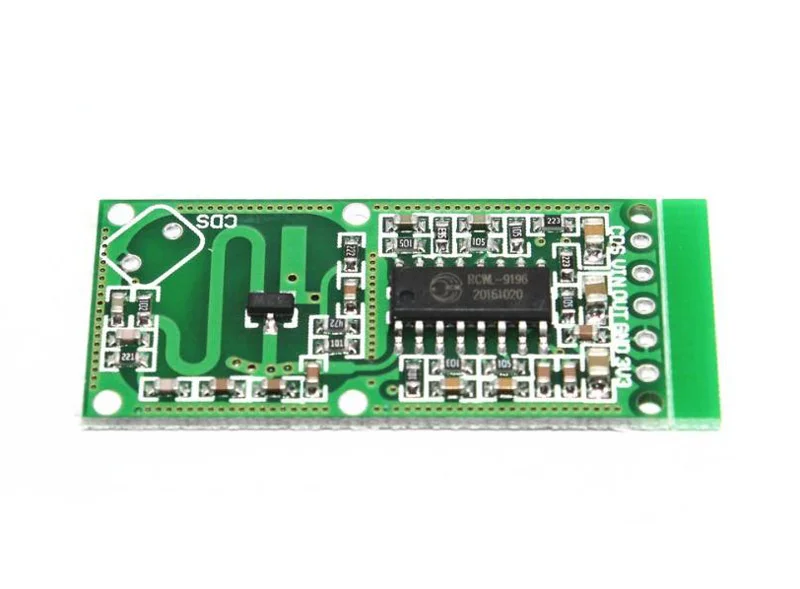

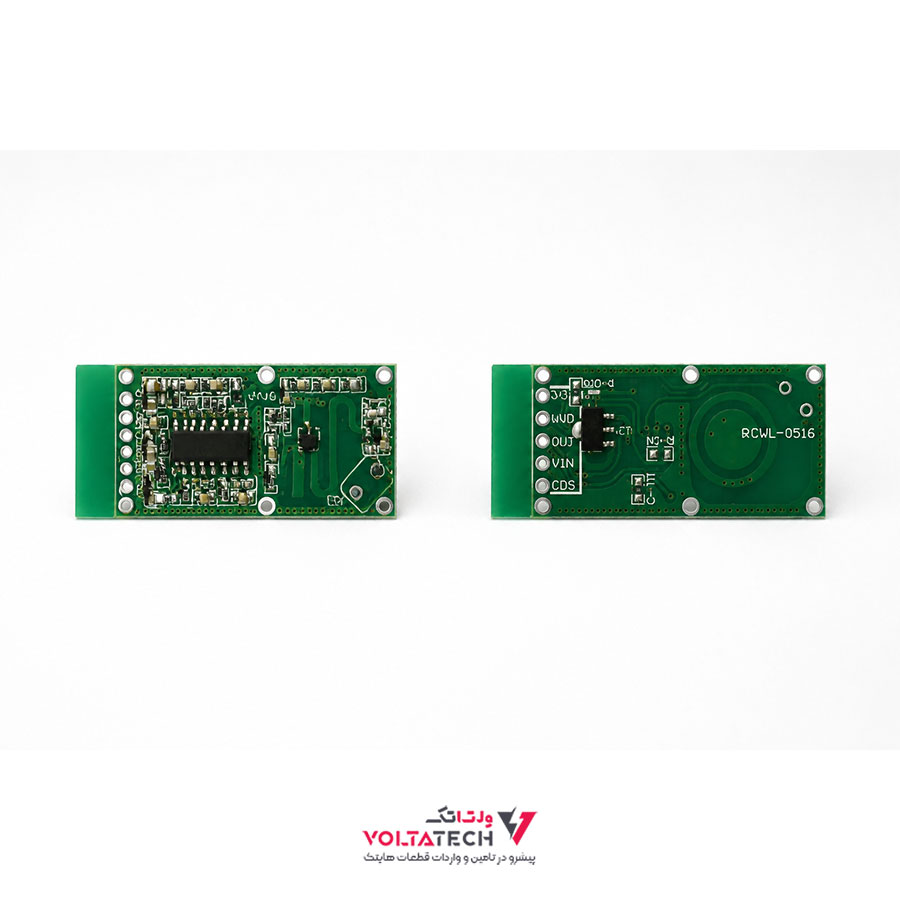

ماژول سنسور تشخیص حرکت مایکروویو RCWL- 0516 با زاویه 360 درجه

هیچ دیدگاهی ثبت نشده
14,000تومان18,000تومان
گارانتی اصالت و سلامت فیزیکی کالا

11 در انبار

ماژول تشخیص حرکت مایکروویو RCWL- 0516 همانند ماژولهای PIR جهت تشخیص حرکت مورد استفاده قرار میگیرد.

(جهت سفارش خارجی این محصول در تعداد بالا و قیمت کمتر کلیک کنید)

ماژول سنسور تشخیص حرکت مایکروویو RCWL- 0516 همانند ماژولهای PIR جهت تشخیص حرکت مورد استفاده قرار میگیرد. سنسور تشخیص حرکت RCWL- 0516 قابلیت تشخیص حرکت را با امواج مایکروویو دارا است. این ماژول کوچک دارای ولتاژ کاری 4 الی 28 ولت بوده و دارای قابلیت نفوظ در اجسام را دارا می‌باشد.

سنسور PIR چیست :

سنسورهای PIR  یا Passive Infra-Red  برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60  ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.

سنسور RCWL-0516، مبتنی بر تراشه RCWL-9196 بوده و مانند سنسورهای PIR جهت تشخیص حرکت استفاده می‌شود. با این تفاوت که از تکنولوژی رادار داپلر مایکروویو جهت تشخیص استفاده می‌کند. این سنسور سیگنال‌هایی با فرکانس مشخص به محیط اطراف ارسال می‌کند که این سیگنال در برخورد با اجسام بازتاب شده و به سنسور برمی‌گردد. با تحلیل این سیگنال توسط سنسور اطلاعات لازم استخراج می‌شود.
حساسیت بالا، فاصله تشخیص زیاد، قابلیت اطمینان بالا، زاویه تشخیص مطلوب و رنج گسترده ولتاژ تغذیه از جمله ویژگی‌های خوب این سنسور می‌باشد.

کاربردهای ماژول سنسور تشخیص حرکت مایکروویو RCWL- 0516 :

  • پروژه‌های تشخیص حرکت DIY
  • سیستم‌های امنیتی
  • اسباب‌بازی

مشخصات فنی ماژول تشخیص حرکت مایکروویو RCWL- 0516 :

  • تراشه: RCWL-9196
  • ولتاژ کاری: 4-28 ولت DC
  • جریان کاری: 2.8 میلی‌آمپر، حداکثر 3 میلی‌آمپر
  • فاصله تشخیص: 7 متر
  • انتقال قدرت: 20 میلی‌وات
  • ولتاژ خروجی (سطح پایین): 0 ولت
  • ولتاژ خروجی (سطح بالا): 3.3 ولت
  • دمای کاری: 20- الی 80+ درجه سانتی‌گراد
  • دمای ذخیره: 40- الی 100+ درجه سانتی‌گراد
  • فرکانس کاری: 3.2GHz
  • زاویه تشخیص: 360 درجه
  • اندازه: 12×39 میلی‌متر
توضیحات تکمیلی
نوع ماژول :

تشخیص حرکت

تعداد پایه :

5 عدد

ولتاژ تغذیه :

4.5 تا 24 ولت

زاویه تشخیص حرکت :

360 درجه

حداکثر فاصله تشخیص :

7 متر

دانلود دیتاشیت
