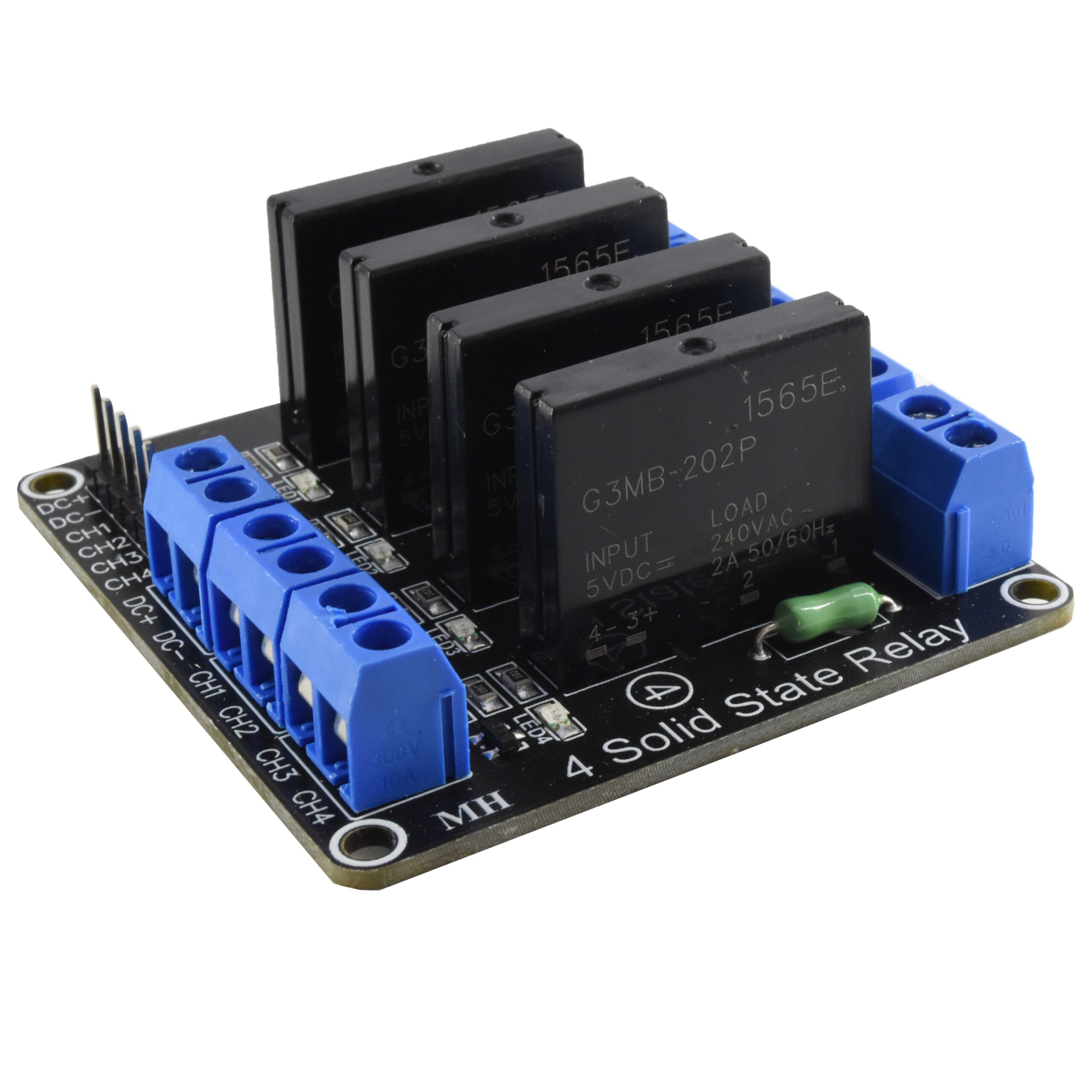

ماژول رله 5 ولت 4 کانال SSR حالت جامد

ماژول رله 5 ولت 4 کانال SSR حالت جامد در انواع مدارات و پروژه های الکتریکی و الکترونیکی استفاده می شود . ولتاتک پیشرو در تامین و واردات قطعات هایتک

در مقایسه با رله مکانیکی سنتی، رله حالت جامد (SSR) دارای مزایای بسیاری است: طول عمر بیشتری دارد، سرعت روشن/خاموش بسیار بالاتر و بدون نویز دارد. علاوه بر این، مقاومت بهتری در برابر لرزش و شوک مکانیکی دارد و عملکرد ضد رطوبت بهتری دارد.
این ماژول رله حالت جامد مبتنی بر Omron G3MB است، برای کنترل جریان 2A  تا 240VAC، می تواند به طور گسترده در زمینه های مختلف مانند رابط های جانبی کامپیوتر، تنظیم نور دما/سرعت، کنترل سروو، پتروشیمی، ابزار دقیق پزشکی، دستگاه های مالی، زغال سنگ استفاده شود.

• ماژول های رله به طور کلی در کاربردهای مختلفی استفاده می شوند که شامل موارد زیر می شود:
  مورد استفاده در سیستم حفاظت بیش از ولتاژ/کم ولتاژ.
  سوئیچینگ برق.
  کنترل سرعت موتورها از طریق مبدل های استارت-مثلث.
  وسایل برقی اتوماتیک.
  ایزولاسیون الکتریکی بین منابع توان بالا و کم
  چراغ ها

رابط ماژول رله 5 ولت 4 کانال SSR (بخش ورودی):

• DC +: متصل به منبع تغذیه مثبت (تامین برق با توجه به ولتاژ رله)
  DC -: متصل به منبع تغذیه منفی
  CH1: پایان راه‌اندازی سیگنال ماژول رله 1 کانالی (موثر در سطح بالا)
  CH2: پایان راه‌اندازی سیگنال ماژول رله دو کاناله (موثر در سطح بالا)
  CH3: پایان راه اندازی سیگنال ماژول رله 3 کانال (موثر در سطح بالا)
  CH4: پایان راه‌اندازی سیگنال ماژول رله 4 کانالی (موثر در سطح بالا)
