ماژول تشخیص و کنترل سطح آب مدل XH-M203

ماژول تشخیص و کنترل سطح آب مدل XH-M203 در واقع یک کنترل کننده سطح آب است که برای مدیریت سطح آب در کاربردهای مختلف طراحی شده است برای استفاده از این ماژول کافی است که تغذیه 12 ولت ماژول را متصل و پمپ مورد نظر تا 10 امپر را به برد متصل و سیم های سطح سنج را به انتها و ابتدای مخزن آب مورد نظر متصل و به صورت کاملا اتوماتیک سطح آب مخزن را کنترل نمایید.

مشخصات

مدل : HCW-M203 / XH-M203
ولتاژ کاری: 12 ولت DC و یا 12 ولت AC
حداکثر جریان خروجی: 10 آمپر
نوع کنترل: اتوماتیک بر پایه تراشه STM8
دارای سوراخ نصب پیچ M3
استفاده از کانکتورهای 2 پین XH
ابعاد : 60×40 با ارتفاع 19 میلیمتر
وزن : 20 گرم

ویژگی ماژول تشخیص و کنترل سطح آب مدل XH-M203

دارای خروجی رله بوده و هنگامی که سطح آب بالاتر از سطح  مورد نظر باشد، بدون مدیریت دستی به طور خودکار اضافه کردن آب را متوقف می کند.
کنترل تمام اتوماتیک، عملکرد ساده، نصب ساده و عمر طولانی مصرف انرژی کم
عملکرد پایدار و خوب، به طور گسترده در پروژه های حفاظت از آب و مخازن آب و غیره استفاده می شود.
از این محصول می توان برای تخلیه خودکار مکان های سیلابی باران مانند مخازن آب، استخر، گاراژ و زیرزمین استفاده کرد.

نصب و اجرا

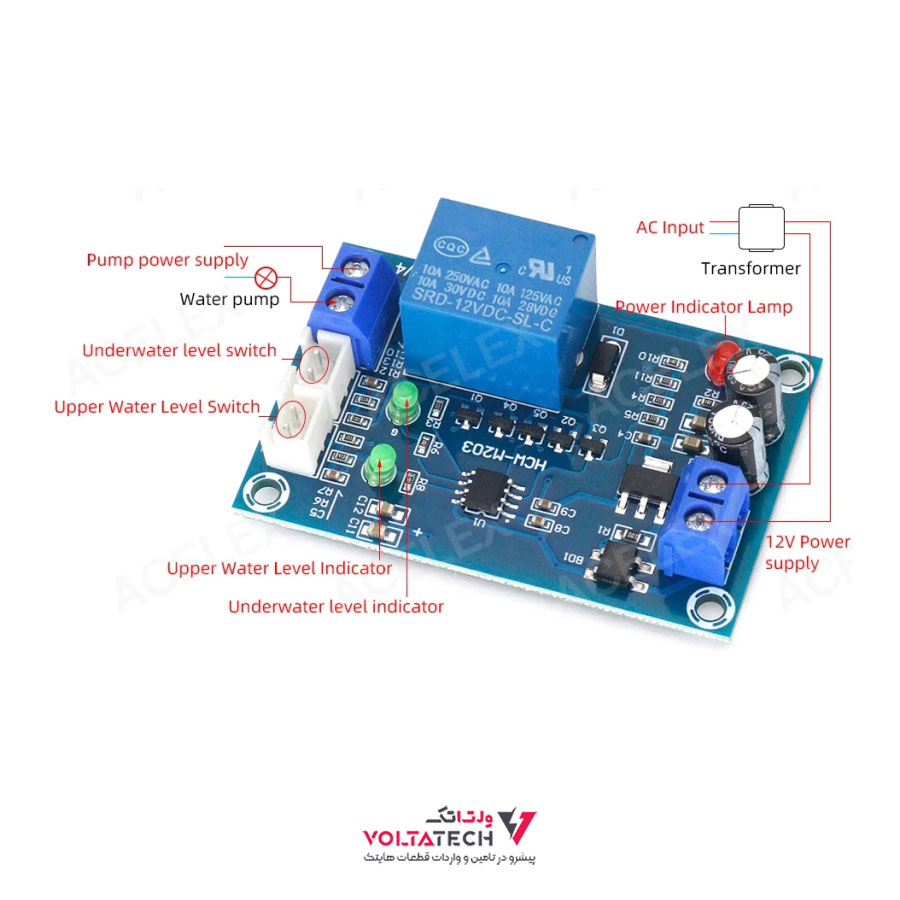

برای راه اندازی ابتدا طبق تصویر زیر یک سطح پایین و یک سطح بالا برای مخزن آب خود تعریف نموده وسپس سیم های سطح سنج را به مخزن متصل نمایید
سپس موتور مورد نظر تا حداکثر 10 آمپر را به خروجی رله موجود در ماژول متصل نمایید
در انتها تغذیه مدار را متصل و ماژول را راه اندازی نمایید

دقت

زمانی که آب به دو سر کنتاکت های سطح سنج برخورد کند رله ماژول فعال و یا غیر فعال خواهد شد .
لذا برا استفاده در محیط ها و مایعاتی که دارای اشتعال پذیری هستند مناسب نمی باشد .
ماژول در برابر آب مقاوم نبوده و می بایست دور از پاشش آب و یا سایر مایعات باشد .
