ماژول بلوتوث صوتی MH-M28 دارای جک هدفن

ماژول بلوتوث صوتی MH-M28 دارای جک هدفن دارای خروجی AUX مناسب برای پخش آهنگ از طریق بلوتوث و بی سیم کردن سیستم صوتی می باشد.تأمین و واردات قطعات هایتک را به ما بسپارید.

ماژول بلوتوث صوت MH-M28، یک ماژول گیرنده صوتی با قابلیت پخش صدا از طریق بلوتوث است. بدین ترتیب شما با اتصال تلفن همراه خود به آن، می توانید آهنگ های خود را به ماژول انتقال داده و آهنگ ها را پخش کنید.

به کمک این ماژول می توانید صدا را به صورت استریو پخش کنید. راه اندازی و کار با این ماژول بسیار ساده بوده و کافیست تغذیه را به آن متصل کنید. این ماژول هم به کمک برق شهری 5 ولت و هم از طریق باتری قابل تغذیه است.

Introduction

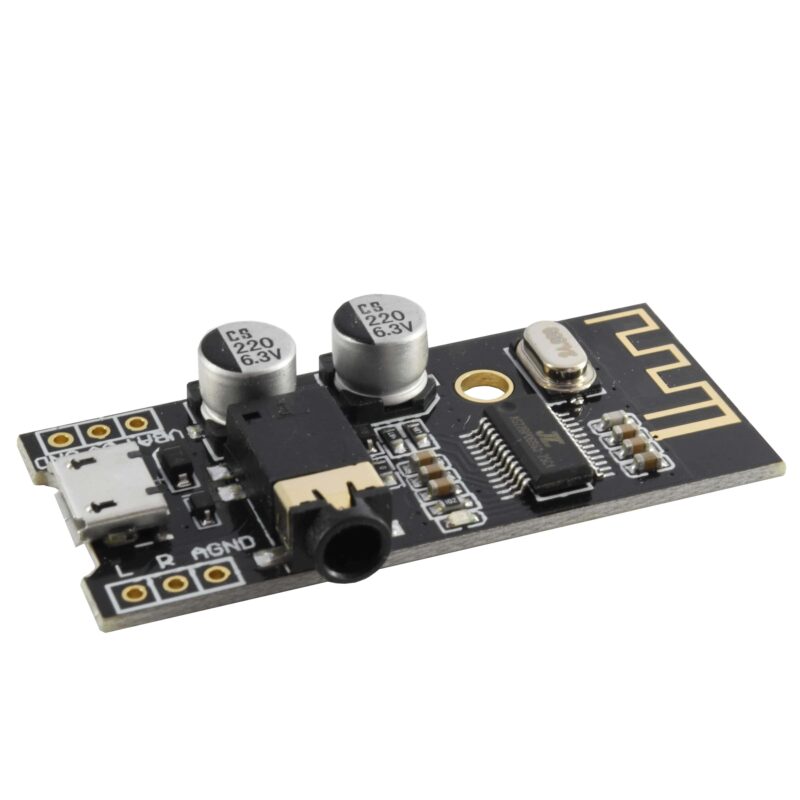

This product MH-M28 is a low-power Bluetooth design solution that supports the latest Bluetooth 4.2 transmission, 2-channel stereo lossless playback. After the module is connected to Bluetooth,

it can quickly realize Bluetooth wireless transmission, which is very convenient. In an open environment, the Bluetooth connection distance can reach 20 meters.
Power supply: It can be directly powered by the MICRO USB Android cable 5V, or it can be connected to a 5V power supply or a 3.7V lithium battery. Note that the 5V and 3.7V power supply interfaces are different.

The 5V voltage is connected to 5V and GND, and the 3.7V lithium battery is connected to VBAT and GND.
Audio output: The earphone can be directly connected to the 3.5mm audio interface,

or it can be wired for the audio input of the power amplifier board (interface L/R/AGND can be directly wired).

Feature

Bluetooth version: Bluetooth V4.2
Support Bluetooth protocol: HFPV1.7,A2DPV1.2,AVRCPV1.5,AVCTPV1.2,AVDTPV1.2
Operating Voltage: 5V/3.7V-4.2V
Connection work status: 20mA
Operating Temperature: -40C to +85C
1. Bluetooth V4.2 version, support Bluetooth automatic connection technology, support WAV / WMA / FLAC / APE / MP3 lossless decoding, stereo dual channel output.
2. After the module is powered on, the cell phone searches for the Bluetooth name MH-M28, and can play music after connecting Bluetooth.
3. Module blue indicator:
When Bluetooth is not connected, the indicator flashes quickly
when Bluetooth is connected, the indicator is always on
when Bluetooth is playing, the indicator blinks slowly

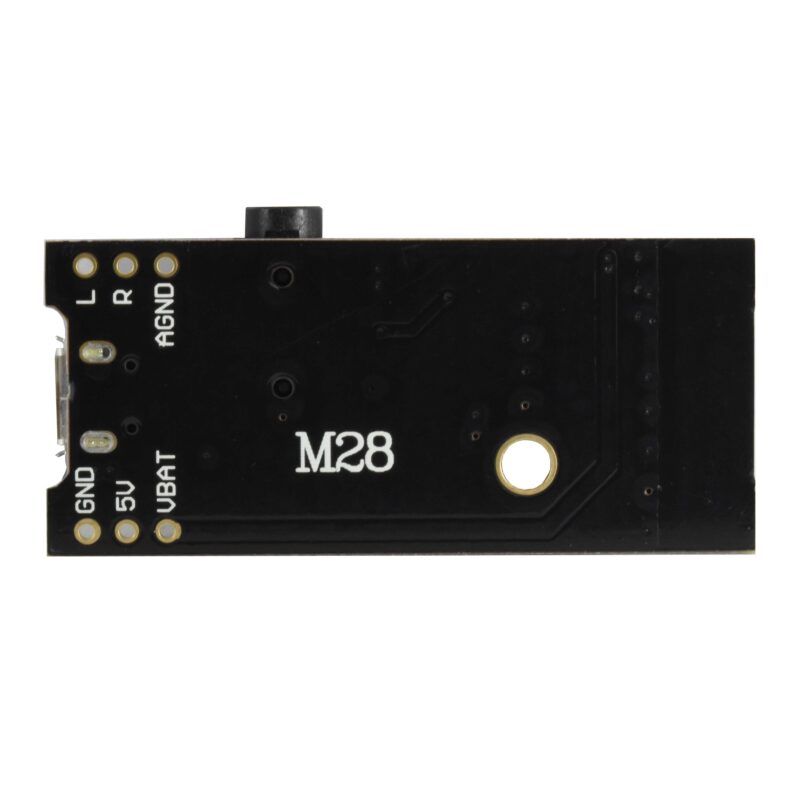

Specification

• 5V: Power positive 5V
  GND: Negative power supply
  VBAT: Lithium battery positive 3.7-4.2V
  L: Left channel output
  R: Right channel output
  AGND: audio ground
