رگولاتور LM2596S-5V 3A یک رگولاتور SMD کاهنده از نوع سوئیچینگ با ولتاژ خروجی متغیر و جریان خروجی 3 آمپر یکی از بهترین انواع آی سی رگولاتورهای موجود در بازار می باشد. از این رگولاتور میتواند در انواع پروژه های صنعتی و دانشجویی برای تهیه یک ولتاژ خروجی بدون نویز و ریپل استفاده کرد. انواع نمونه های این رگولاتور را میتوانید از اینجا خرید نمایید.

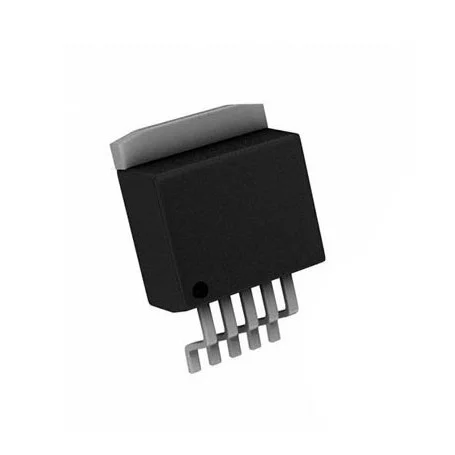

رگولاتور LM2596S-5V 3A پکیج TO-263-5 چیست :

رگولاتورهای سری LM2596 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای رگولاتورهای سویچینگ کاهنده step-down در آنها در نظر گرفته شده. این رگولاتورها میتوانند ماکزیمم جریان 3 آمپر را با رگولاسیون line و load برای بار تامین نمایند. این آی سی در ورژنهای مختلف با ولتاژهای ثابت 3.3 ولت، 5 ولت، 12 ولت و ولتاژ خروجی متغیر تولید شده است.

برای راه اندازی مدار سویچینگ با این آی سی ها به قطعات جانبی کمی نیاز خواهید داشت. استفاده از این رگولاتور آسان است. این آی سی دارای جبرانساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است. رگولاتور LM2596S-5V 3A برای سویچینگ در فرکانس 150 کیلو هرتز طراحی شده است. بنابر این در این رگولاتور به نسبت مدارهای سویچینگ فرکانس پایینتر، به المانهای فیلترینگ کوچکتری نیاز خواهید داشت.

مشخصات رگولاتور LM2596S-5V 3A پکیج TO-263-5 :

• مبدل DC/DC کاهنده (رگولاتور متغیر)
• نوع نصب SMD
• جریان خروجی 3 آمپر تضمین شده
• محدوده ولتاژ ورودی تا 40 ولت
• تنها نیاز به 4 قطعه جانبی جهت بهره برداری
• فرکانس اسیلاتور داخلی تثبیت شده روی 150 کیلو هرتز
• مصرف بسیار پایین در حالت آماده به کار (حدود 80 میکرو آمپر)
• بازدهی بالا
• قابلیت خاموش شدن خودکار در دماهای بالا و دارای حفاظت محدودیت جریان

ویژگی های رگولاتور LM2596S-5V 3A :

Product Category: Switching Voltage Regulators
RoHS:  Details

Mounting Style: SMD
Package / Case: TO-263-5
Output Voltage: 5V
Output Current: 3 A
Number of Outputs: 1 Output
Input Voltage MAX: 40 V
Topology: Buck
Input Voltage MIN: 4.5 V
Switching Frequency: 127 kHz to 173 kHz
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 125 C
