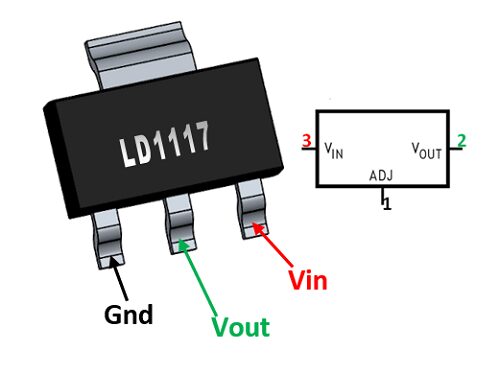

رگولاتور 3.3 ولت LD1117D پکیج SOT-223

رگولاتور 3.3 ولت LD1117D پکیج SOT-223 یک نوع آی سی رگولاتور کاهنده برای تأمین ولتاژ ثابت است . این رگولاتور از نوع سوئیچینگ با بهره بالای 91 درصد و ضریب خطای بسیار پایین می باشد. رگولاتور 3.3 ولت LD1117D دارای ولتاژ خروجی 3.3 ولت و حداکثر جریان خروجی 800 میلی آمپر می باشد.

رگولاتور چیست :

کلمه رگولاتور (regulator)  برگرفته از فعل regulate به معنای تنظیم کردن هست.و خود واژه رگولاتور به معنی تنظیم کننده است.

رگولاتور LD1117D وظیفه ثابت نگه داشتنن ولتاژ دو سر بار در صورت تغییرات ولتاژ منبع تغذیه ميباشد. این وظيفه بدین صورت انجام می‌گیرد که مقاومت داخلی رگولاتور خطی متناسب با مقاومت بار تغییر می‌کند و در نتیجه ولتاژ ثابتی در خروجی بدست می‌آید. از این رو اگر ما بار را نیز تغییر دهیم، همواره باید ولتاژ ثابتی در خروجی داشته باشیم. المان تنظیم کننده ولتاژ طوری طراحی می‌شود که مانند یک مقاومت متغیر در یک مدار عمل کرده و ولتاژ ثابتی را در دو سر بار تحویل دهد. همواره اختلاف ولتاژ بین ورودی رگولاتور و خروجی آن به صورت حرارت تلف می‌شود. اصلی‌ترین عیب رگولاتورهای خطی، پایین بودن راندمان آن به علت اتلاف توان بالا (به صورت حرارت) است. در تنظیم کننده‌های خطی ولتاژ خروجی باید از ولتاژ ورودی رگولاتور کمتر باشد. به همین علت بهره این سیستم محدود است.

رگولاتور 3.3 ولت LD1117D دارای جریان خروجی 800 میلی آمپر و تحمل ولتاژ ولتاژ ورودی 15 ولت می باشد که با این اندازه یکی از باکیفیت ترین رگولاتورهای موجود در بازار می باشد.

ویژگی های رگولاتور 3.3 ولت LD1117D پکیج SOT-223 :

Product Category: LDO Voltage Regulators
RoHS: Details
Mounting Style: SMD/SMT
Package/Case: SOT-223-3
Output Voltage: 3.3 V
Output Current: 800 mA
Number of Outputs: 1 Output
Polarity: Positive
Quiescent Current: 10 mA
Input Voltage MAX: 15 V
Output Type: Fixed
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 150 C
Dropout Voltage: 1 V
Series: LD1117
Packaging: Cut Tape
Packaging: MouseReel
Packaging: Reel
Height: 1.8 mm
Length: 6.5 mm
Width: 3.5 mm
Dropout Voltage – Max: 1.1 V
Voltage Regulation Accuracy: 1 %
Ib – Input Bias Current: 5 mA
Line Regulation: 6 mV
Load Regulation: 10 mV
Pd – Power Dissipation: 12 W
Product Type: LDO Voltage Regulators
