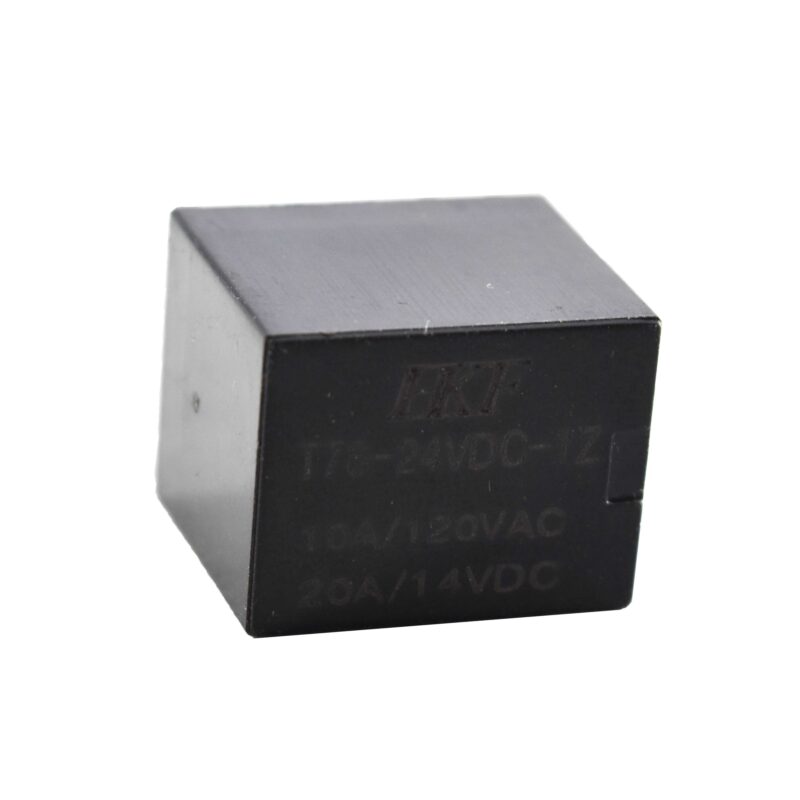

رله 24v بچه میلون 20 آمپر برند HKF

شناسه محصول: 101936

توضیحات محصول

رله 24v بچه میلون 20 آمپر برند HKF تک کنتاکت 5 پایه ، تحریک خروجی 10 آمپر برای ولتاژ AC و 20 آمپر برای ولتاژ DC

(جهت سفارش خارجی این محصول در تعداد بالا و قیمت کمتر کلیک کنید)

گارانتی اصالت و سلامت فیزیکی کالا

قیمت کالا:

13,282 تومان

موجود


x

آخرین بروزرسانی قیمت: 2 اسفند 1402

رله 24v بچه میلون 20 آمپر برند HKF یک رله با کیفیت 5 پایه از یک کمپانی معتبر می باشد. این رله در اکثر پروژه های صنعتی و ساختمانی مورد استفاده قرار میگیرد. رله 24v بچه میلون لیمینگ با جریان خروجی 10 آمپر 120 ولت AC و 20 آمپر 14 ولت DC می باشد و دارای 1 کنتاکت از نوع 5 پایه می باشد.

  • 10 آمپر

تفاوت رله 24v بچه میلون و کلید :

پاسخ ساده است به صورت ساختاری، بله رله همان کلید است ولی کلید را نمی توان از راه دور کنترل کرد و یا از آن به عنوان یک کنترل کننده ی هوشمند بهره برداری نمود. پس میتوان رله را یک کلید هوشمند دانست که علاوه بر داشتن ساختار اصلی یک کلید ویژگی های دیگری را نیز در خود دارد.

رله 24v بچه میلون چیست :

در شکل زیر رو یک رله 24v بچه میلون را در حالت نرمال (Normal) مشاهده می نمایید. حالت نرمال به حالتی گفته می شود که رله ما هیچ گونه تحریکی ندارد و یا به زبان ساده تر رله به هیچ مدار و یا وسیله ای متصل نمی باشد.

در نگاه اول شاید کمی گیج کننده باشد ولی پس از خواندن توضیحات می توانید تمام رله های موجود را طبق این استدلال بررسی نمایید.

همانگونه که مشاهده می نمایید ما 5 خروجی و ورودی داریم که دو پین در پایین که با علامن + و – نمایش داده شده اند و دو پین در سمت چپ که دارای نام های NC و NO بوده، و در نهایت پین تنهایی به اسم COMMON

دقت داشته باشید در هر مداری که علامت + و – را مشاهده می نمایید بدین معناست که این قسمت باید با برق DC تغذیه گردد.

همانگونه که در تصویر می بینید یک قطعه فلزی به پین COMMON وصل شده است که می تواند سوئیچ کرده و به صورت دلخواه به NC یا ON وصل شود، در حالت نرمال این قطعه فلزی به NC وصل می باشد و مثلا تصور کنید اگر به ON وصل شود مدار ما متصل شده و مصرف کننده شروع به مصرف می کند.



مشخصات رله 24v بچه میلون 20 آمپر برند HKF :

Outline Dimension(L×W×H): 15.7×12.3×14
Dielectric Strengh: Between Open Contact 500VAC
Between Coil and Contact: 500VAC
Contact Resistance: < 50 mΩ
Coil Voltage: 24VDC
Mechanical: 10^7
Electrical 10^5
Pick-up Voltage: ≤65%
Temperature Range: -40~ +85℃
Release Voltage: ≥10%
Coil Power(W): 0.6W,0.8W
Mounting Form: PCB Terminal
Contact Rating: NO:20A 14VDC 10A 120VAC
NC:15A 14VDC 10A 120VAC
Weight: 6g
Insulation Resistance: 100 MΩ
Safty Approval: UL,TUV

وزن 5.44 گرم

دانلود دیتاشیت
