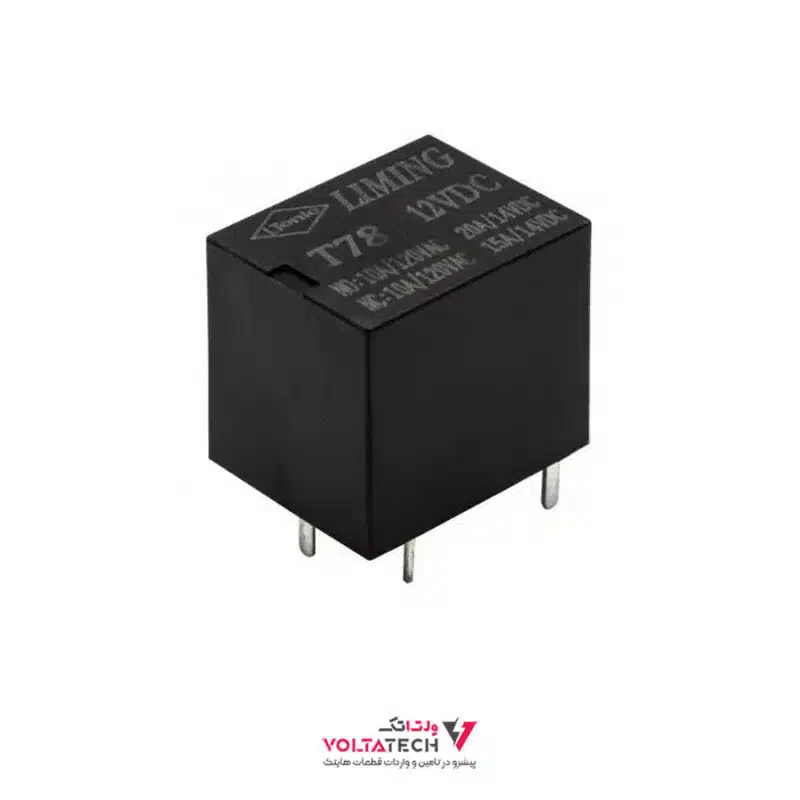

رله 12v بچه میلون لیمینگ 20 آمپر – LIMING

هیچ دیدگاهی ثبت نشده
7,500تومان
گارانتی اصالت و سلامت فیزیکی کالا

637 در انبار

رله 12v بچه میلون لیمینگ 20 آمپر – LIMING تک کنتاکت 5 پایه ، تحریک خروجی 10 آمپر برای ولتاژ AC و 20 آمپر برای ولتاژ DC

(جهت سفارش خارجی این محصول در تعداد بالا و قیمت کمتر کلیک کنید)

x
دسته:

رله 12v بچه میلون لیمینگ 20 آمپر – LIMING  یک رله با کیفیت 5 پایه از یک کمپانی معتبر می باشد. این رله در اکثر پروژه های صنعتی و ساختمانی مورد استفاده قرار میگیرد. رله 12v بچه میلون لیمینگ با جریان خروجی 10 آمپر 120 ولت AC و 20 آمپر 14 ولت DC می باشد و دارای 1 کنتاکت از نوع 5 پایه می باشد.

تفاوت رله و کلید :

پاسخ ساده است به صورت ساختاری، بله رله همان کلید است ولی کلید را نمی توان از راه دور کنترل کرد و یا از آن به عنوان یک کنترل کننده ی هوشمند بهره برداری نمود. پس میتوان رله را یک کلید هوشمند دانست که علاوه بر داشتن ساختار اصلی یک کلید ویژگی های دیگری را نیز در خود دارد.

رله 5v بچه میلون چیست :

در شکل زیر رو یک رله  12v بچه میلون را در حالت نرمال (Normal) مشاهده می نمایید. حالت نرمال به حالتی گفته می شود که رله ما هیچ گونه تحریکی ندارد و یا به زبان ساده تر رله به هیچ مدار و یا وسیله ای متصل نمی باشد.

در نگاه اول شاید کمی گیج کننده باشد ولی پس از خواندن توضیحات می توانید تمام رله های موجود را طبق این استدلال بررسی نمایید.

همانگونه که مشاهده می نمایید ما 5 خروجی و ورودی  رله  داریم که دو پین در پایین که با علامت + و – نمایش داده شده اند و دو پین در سمت چپ که دارای نام های NC و NO بوده، و در نهایت پین تنهایی به اسم COMMON

دقت داشته باشید در هر مداری که علامت + و – را مشاهده می نمایید بدین معناست که این قسمت باید با برق DC تغذیه گردد.

همانگونه که در تصویر می بینید یک قطعه فلزی به پین COMMON وصل شده است که می تواند سوئیچ کرده و به صورت دلخواه به NC یا ON وصل شود، در حالت نرمال این قطعه فلزی به NC وصل می باشد و مثلا تصور کنید اگر به ON وصل شود مدار ما متصل شده و مصرف کننده شروع به مصرف می کند.



مشخصات رله 12v بچه میلون 20 آمپر :

  • Outline Dimension(L×W×H): 15.7×12.3×14
    Dielectric Strengh: Between Open Contact 500VAC
    Between Coil and Contact: 500VAC
    Contact Form: 1A,1C
    Contact Resistance: < 50 mΩ
    Coil Voltage: 12VDC
    Mechanical: 10^7
    Electrical 10^5
    Pick-up Voltage: ≤65%
    Temperature Range: -40~ +85℃
    Release Voltage: ≥10%
    Coil Power(W): 0.6W,0.8W
    Mounting Form: PCB Terminal
    Contact Rating: NO:20A 14VDC 10A 120VAC

توضیحات تکمیلی
جریان

10 آمپر

دانلود دیتاشیت
