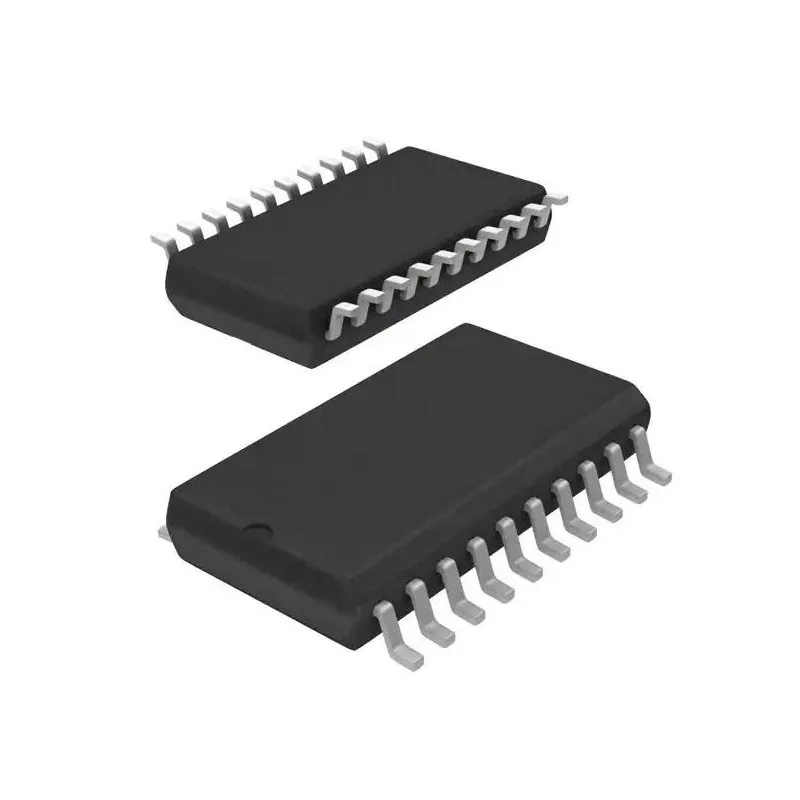

آی سی UCC28070A پکیج SMD اورجینال

آی سی UCC28070A یک ای سی اصلاح ضریب توان با خروجی 2 مدولاتور پالس pwm با اختلاف زاویه 180 درجه به منظور کاهش ریپل جریان خروجی و فیلترینگ emi می باشد. آی سی UCC28070A دارای 20 پایه و از نوع SMD می باشد.  این آی سی اورجینال بوده و محصول شرکت TEXAS می باشد.

Ic یا همان مدار مجتمع، یک مجموعه شامل تعداد زیادی مدار، گیت‌های منطقی، ترانزیستور و دیگر اجزاست. هر کدام از این مدار‌هابرای یک کاربرد مشخص طراحي شده اند. کاربرد این مدار‌ها به قدری گسترده است که می‌توان گفت اغلب وسایل الکترونیکی روزمره ما از اين ic ها تشکیل شده اند.

آی سی چیست :

آی سی ها از تعداد زیادی ریز تراشه تشکیل شده اند. هر مدار مجتمع تعدادی سیگنال ورودی و خروجی دارد. اجزای هر آی سی، بنا به کاربردی که  آی سی برای آن طراحی شده، عملیات خاصی را روی سیگنال های ورودی پیاده می‌کنند و سیگنال‌های خروجی آی سی را تولید می‌کنند. CPU یا هسته مرکزی هر کامپیوتر توسط این مدارات الکترونیکی ساخته شده است و می توان از آن به عنوان مهم ترین کاربرد ic ها یاد کرد.

آی سی UCC28070A بصورت معمول در مدارات و تغذیه های سوئیچینگ مورد استفاده قرار میگیرد. از جمله نکات مهم این آی سی میتوان به محدوده ولتاژ بین 1 تا 21 ولت و جریان مصرفی 2 میلی آمپر اشاره کرد.

کاربرهای آی سی  :

کاربرد دیگر مدار مجتمع به عنوان حافظه است. نمونه ای از این کاربرد مدارهای مجتمع، حافظه PROM یا programmable read only memory است.

همانطور که از نام آن مشخص است، حافظه ای است. که تنها می توان اطلاعات ثبت شده روی آن را خواند و امکان تغییر دادن اطلاعات وجود ندارد. این نوع حافظه در CPU کامپیوتر مورد استفاده قرار می گیرد. برای ساختن یک آی سی باید تعدادی ریز تراشه روی لایه ای نازک از یک نیمه هادی (غالبا سیلیکون) به صورت لایه لایه قرار داده شود.

این کار در فضایی به نام اتاق تمیز (clean room) انجام می شود تا شرایط محیطی موثر روی ساخت قطعه، تحت کنترل باشد.

ویژگی های آی سی UCC28070A :

• Interleaved Average Current-Mode PWM Control
With Inherent Current Matching
• Advanced Current Synthesizer Current Sensing
for Superior Efficiency
• Highly-Linear Multiplier Output With Internal
Quantized Voltage Feed-Forward Correction for
Near-Unity PF
• Extended Range Programmable Frequency
(10 kHz to 300 kHz)
• Programmable Maximum Duty-Cycle Clamp
• Programmable Frequency Dithering Rate and
Magnitude for Enhanced EMI Reduction
– Magnitude: 3 kHz to 30 kHz
– Rate: Up to 30 kHz
• External Clock Synchronization Capability
• Enhanced Load and Line Transient Response
through Voltage Amplifier Output Slew-Rate
Correction
• Programmable Peak Current Limiting
• Bias-Supply UVLO, Overvoltage Protection,
Open‑Loop Detection, and PFC-Enable Monitoring
• External PFC-Disable Interface
• Open-Circuit Protection on VSENSE and
VINAC pins
• Programmable Soft Start
