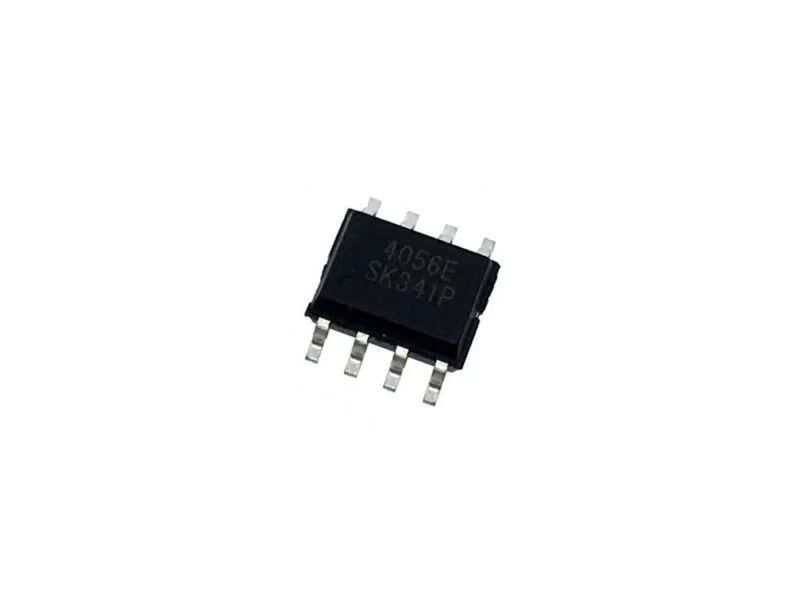

آی سی شارژر باتری لیتیم TP4056

آی سی شارژر باتری لیتیم TP4056،با وزن0.16 گرم یک شارژر خطی جریان/ ولتاژ ثابت برای باتری های لیتیومی تک سلولی است. پکیج SOP و تعداد کم قطعات خارجی موردنیاز، این آی سی را به گزینه مناسبی برای استفاده در مدارهای قابل حمل مانند آداپتورهای دیواری و USB تبدیل کرده است.

به دلیل معماری PMOS در این آی سی، برای جلوگیری از جریان منفی به دیود نیاز ندارد. همچنین به دلیل وجود فیدبک حرارتی، جریان شارژ تنظیم شده بیش از اندازه بالا نمی‌رود. ولتاژ شارژ ثابت و برابر 4.2 ولت است اما جریان شارژ با یک مقاومت قابل تنظیم است.

پس از رسیدن به ولتاژ نهایی، هنگامی‌که جریان شارژ به 0.1 مقدار برنامه‌ریزی شده برسد، آی سی TP4056 به‌طور خودکار چرخه شارژ شدن را قطع می‌کند. از ویژگی‌های دیگر این آی سی می‌توان به مانیتور جریان، شارژ خودکار و دو پین وضعیت برای نمایش اتمام شارژ و اعمال ولتاژ ورودی اشاره کرد.

مشخصات فنی آی سی  :

• دامنه ولتاژ تغذیه: 4 الی 8 ولت
• ولتاژ شارژ: 4.2 ولت با دقت 1.5 درصد
• حداکثر جریان شارژ: 1 آمپر
• پکیج: SOP-8
• تعداد پایه‌ها: 8
• دارای دو پایه خروجی وضعیت شارژ (CHRG & STDBY)
• قابل استفاده برای باتری‌های لیتیوم‌یون تک سلولی
• محدوده دمای کاری: 40- الی  85+ درجه سانتی‌گراد
