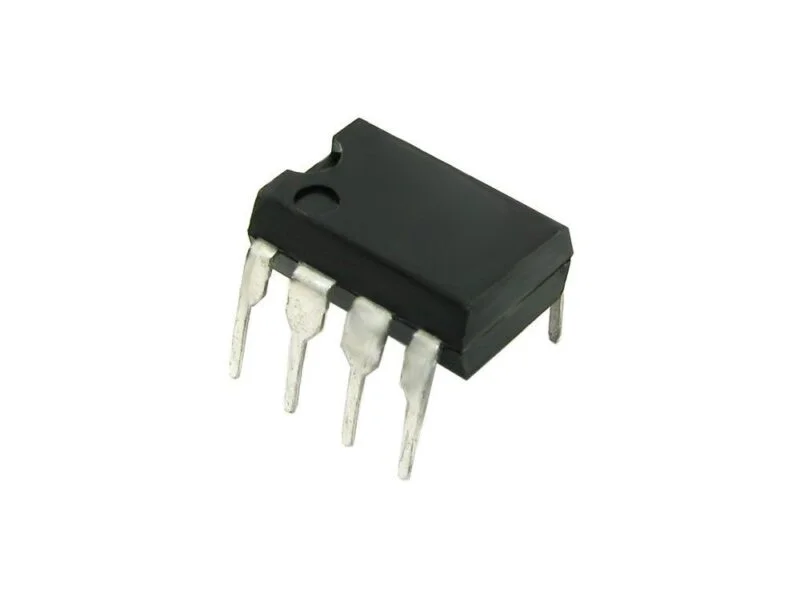

آی سی آپ امپ LM358 پکیج DIP

آی‌سی اپ‌امپ LM358 پکیج DIP | راهنمای کامل مشخصات، خرید و کاربرد

آی سی آپ امپ LM358 پکیج DIP شامل دو تقویت کننده با مصرف پایین و بهره بالا می باشد.حوزه های کاربردی شامل تقویت کننده های مبدل، DC است.بلوک های افزایش و تمام مدارهای عملیاتی تقویت کننده معمولی که اکنون می توان به راحتی به صورت تکی پیاده سازی کرد.

در این راهنمای جامع، ‌به کمک یک رویکرد فنی و فروشگاهی، همه چیز درباره آی‌سی اپ‌امپ LM358 DIP را بررسی می‌کنیم: از معرفی ویژگی‌های فنی و پایه‌ها گرفته تا قیمت، کاربرد، تفاوت با مدل‌های مشابه و نحوه خرید اینترنتی امن و مطمئن.

LM358 چیست و چه کاربردی دارد؟

LM358 یک آی‌سی دو تقویت‌کننده عملیاتی مستقل در داخل یک چیپ است که با تغذیه تک‌پلار (Single Supply) یا دو پلاریته عمل می‌کند. این آی‌سی ساخته شده تا عملکردی دقیق در شرایط ولتاژ پایین و مصرف انرژی کم ارائه دهد.

چرا LM358 شناخته‌شده است؟

قیمت پایین
قابل استفاده در مدارهای مختلف (از فیلتر تا آشکارساز)
مصرف برق ناچیز
نیاز به قطعات جانبی ساده
مناسب برای مبتدی‌ها و حرفه‌ای‌ها

ویژگی های آی سی آپ امپ LM358 پکیج DIP :

– سازنده: Texas Instruments
– دسته بندی محصول: تقویت کننده های عملیاتی – آمپلی فایرهای عملیاتی
– بسته / مورد: PDIP-8
– GBP – محصول افزایش پهنای باند: 1 مگاهرتز
– SR – نرخ ضربه: 0.1V/us
– Vos – ولتاژ آفست ورودی: 7 میلی ولت
– جریان منبع عملیاتی: 250uA
– خاموش شدن: بدون خاموش شدن
– سری: LM358-N
– بسته بندی: لوله
– نوع ورودی: ریل به ریل
– محصول: تقویت کننده های عملیاتی
– نوع تامین: تک، دوتایی
– حداقل ولتاژ تغذیه دوگانه: +/- 1.5 ولت

• :Merkmale des IC-Operationsverstärkers LM358 DIP-Paket

 -Manufacturer: Texas Instruments
-Product Category: Operational Amplifiers – Op Amps
-Package / Case: PDIP-8
-GBP – Gain Bandwidth Product: 1 MHz
-SR – Slew Rate: 0.1 V/us
-CMRR – Common Mode Rejection Ratio: 65 dB to 85 dB
-Ib – Input Bias Current: 100 nA
-Vos – Input Offset Voltage: 7 mV
-Operating Supply Current: 250 uA
-Shutdown: No Shutdown
-Series: LM358-N
-Packaging: Tube
-Input Type: Rail-to-Rail
-Product: Operational Amplifiers
-Supply Type: Single, Dual
-Minimum Dual Supply Voltage: +/- 1.5 V
-Operating Supply Voltage: 3 V to 32 V, +/- 1.5 V to +/- 16 V

پکیج DIP، به دلیل چیدمان ساده پایه‌ها و امکان نصب سریع روی بُرد بُرداری یا بردهای آموزشی، در نسخه‌های کاربردی این آی‌سی بسیار محبوب است.

بررسی پایه‌های LM358 – Pin Configuration

در پکیج DIP-8 پین، ترتیب پایه‌های آی‌سی LM358 به‌صورت زیر است:

        ________
    In1(-) |1   8| VCC
    In1(+) |2   7| Out2
     Out1  |3   6| In2(-)
     GND   |4   5| In2(+)
        --------

• پایه‌های 1، 2، 3 برای Op-Amp اول
• پایه‌های 5، 6، 7 برای Op-Amp دوم
• پایه 4: زمین (GND)
• پایه 8: تغذیه (VCC)

ویژگی‌های کلیدی آی‌سی آپ‌امپ LM358

• عملکرد با تغذیه تک‌پلاریته (مثلاً 5 ولت یا 9 ولت باتری)
• امکان اندازه‌گیری سیگنال‌های نزدیک به 0 ولت
• پاسخ‌دهی مناسب در محدوده فرکانس‌های صوتی
• قابل استفاده برای مقایسه، فیلتر، نوسانساز، آشکارساز پیک و…
• مصرف کم و ابعاد کوچک

موارد استفاده متداول آی‌سی LM358

طراحی مدار هشدار نور یا تاریکی
مدارهای فیلتر پایین‌گذر یا بالاگذر
مدار آشکارساز دما، ولتاژ یا ولوم
تقویت‌کننده کم‌نویز برای ولتاژ‌های آنالوگ
پروژه‌های DIY با میکروکنترلر یا آردوینو

یکی از رایج‌ترین استفاده‌ها از LM358 در مدار مقایسه‌کننده ولتاژ برای کنترل رله، فن یا LED بر اساس تغییرات سنسورها است.

تفاوت LM358 با آی‌سی‌های مشابه

LM358 vs LM324

• LM324 شامل 4 کانال اپ‌امپ، اما عملکرد مشابه
  LM358 vs TL072
• TL072 دارای نویز کمتر و Slew rate بالاتر (برای کاربردهای صوتی)
  LM358 vs LM393
• LM393 یک Comparator واقعی است، نه اپ‌امپ

آموزش تست آی‌سی LM358 با مولتی‌متر

1. آی‌سی را از مدار خارج کنید.
2. مولتی‌متر را روی وضعیت “دیود تست” قرار دهید.
3. پایه‌های ورودی منفی و مثبت را با خروجی مقایسه کنید.
4. در صورت وجود سیگنال ولتاژ مناسب (~0.6V)، اپ‌امپ سالم است.

همچنین می‌توانید عملکرد LM358 را با پروژه‌های ساده در آردوینو یا پروتئوس تست کنید.

قیمت آی‌سی LM358 در بازار ایران

قیمت این آی‌سی نسبت به مشخصات و قدرتی که ارائه می‌دهد بسیار مقرون‌به‌صرفه است.

توصیه حرفه‌ای: برای پروژه‌های دقیق یا صنعتی، فقط از قطعات اورجینال استفاده کنید.

چرا LM358 را از فروشگاه‌های تخصصی تهیه کنیم؟

خرید LM358 از  فروشگاه ولتاتک، مزایای زیر را دارد:

اطمینان از اورجینال بودن آی‌سی
مشاهده دیتاشیت و اطلاعات فنی
امکان خرید تکی یا عمده برای تولید
ارسال سریع و پشتیبانی فنی
قیمت‌گذاری منصفانه و به‌روز

سوالات متداول (FAQ)

1. آیا با آی‌سی LM358 می‌شود تقویت‌کننده صوتی ساخت؟
   بله، به‌خصوص در پروژه‌های ساده و کم‌مصرف مثل آمپلی‌فایرهای آموزشی.
2. جایگزین آی‌سی LM358 در مدار چیست؟
   LM324، TL082 یا حتی NE5532 می‌توانند بسته به کاربرد، جایگزین ‌شوند.
3. آیا LM358 با آردوینو سازگار است؟
   بله، این آی‌سی در پروژه‌های مبتنی بر Arduino بسیار رایج و کاربردی است.

جمع‌بندی

چه برای یک پروژه کوچک DIY با آردوینو، چه برای استفاده در خط تولید صنعتی، آی‌سی LM358 DIP به‌خاطر قیمت مناسب، نصب آسان و عملکرد قابل اعتماد، یکی از بهترین انتخاب‌ها در دسته آپ‌امپ‌های عمومی است.

اگر در حال طراحی مدارهای مقایسه‌کننده، فیلتر نویز، تقویت سیگنال یا هر پروژه‌ای با نیاز به اپ‌امپ هستید، LM358 انتخابی مطمئن و همه‌کاره خواهد بود.
