کلید ، سوئیچ و انواع کیپدها از زمان معرفی تا به امروز در طول سال‌ها رشد و توسعه فوق‌العاده‌ای در طراحی‌ها، فناوری‌ها، مکانیسم‌ها و کاربردها داشته‌اند.

کلید ، سوئیچ و انواع کیپدها:

کلیدها که عموماً برای مدیریت جریان در مدار، شروع و متوقف کردن جریان بر اساس فرمان استفاده می‌شوند، در اندازه‌ها، شکل‌ها، طرح‌ها و اندازه‌های جریان متفاوتی برای مطابقت با الزامات برنامه‌ها و مکانیسم‌ها وجود دارند. با انواع فراوان و گزینه های موجود برای انتخاب بر اساس نیاز

استفاده از کلیدهایی که ایمنی مدار را حفظ می کنند همراه با حفظ جریان بهینه از اهمیت بالایی برخوردار است.

میکرو سوئیچ‌:

اگر در مورد میکرو سوئیچ‌ها اطلاعاتی ندارید، ممکن است درک این که چه نوع سوئیچ میکرو برای پروژه شما مناسب است، برای شما دشوار باشد.

میکروسوئیچ نوعی کلید تماس لحظه ای است که به طور گسترده در وسایل خودرو، صنعتی و پزشکی به عنوان سنسور استفاده می شود. این سوئیچ در نام شرکتی که اولین بار تولید آن را به صورت تجاری آغاز کرد، “micro” نامیده می شود.

میکروسوئیچ نوعی کلید است که می تواند مکانیکی یا الکترونیکی باشد. ساده ترین شکل آن یک سوئیچ ضامن با یک اهرم فنری با دو موقعیت روشن و خاموش است. اهرم در موقعیت مرکزی قرار می گیرد تا زمانی که نیرویی برای فشار دادن آن به سمت وضعیت روشن یا خاموش اعمال شود.

هنگامی که اهرم فشار داده می شود، مجموعه ای از کنتاکت ها یک اتصال الکتریکی را در مدار ایجاد یا قطع می کند، برخی از نسخه های این دستگاه از کنتاکت های متحرک استفاده می کنند. در مقابل، دیگران از کنتاکت های ثابت و هادی های متحرک استفاده می کنند.

محرک این سوئیچ ها اغلب دارای یک چرخ لولایی است که بالای یک دکمه فشاری قرار می گیرد. این سوئیچ به طور گسترده در کاربردهای سیستم کنترل مانند قفل درب، سوئیچ های ایمنی در آسانسورها، ماشین های فروش خودکار و غیره استفاده می شود. میکرو سوئیچ ها با داشتن طیف متنوعی از کاربردهای مهندسی در پیکربندی های مختلف سوئیچ، مواد مسکن، سبک های محرک و غیره موجود می باشند.

شاید تریلیون ها میکرو سوئیچ در این لحظه در انواع مختلف تجهیزات صنعتی، ماشین آلات کشاورزی یا ساختمانی و سیستم های کنترل در سراسر جهان استفاده می شود. این واقعیت که چنین دستگاه ساده ای – با کنتاکت های معمولی باز یا بسته همراه با مکانیزم سوئیچینگ سریع – قادر به عملکرد در یک سطح دقت بالا، قابل اطمینان و ایمن، در بسیاری از محیط های خشن است، به سادگی شگفت انگیز است.

میکروسوئیچ ها می توانند دستگاه های الکتریکی مانند موتورها، چراغ ها، رله ها و حسگرها را کنترل کنند. میکروسوئیچ ها همچنین در رباتیک مورد استفاده قرار می گیرند، جایی که معمولاً به آنها محرک می گویند زیرا به جای روشن و خاموش کردن، حرکت را ارائه می دهند. یک نمونه میکروسوئیچ متصل به بازوی ربات است. هنگامی که بازو می چرخد، چندین موتور که بازو را حرکت می دهند، روشن و خاموش می کند.

در مقایسه با سوئیچ های معمولی، میکرو سوئیچ ها دارای ویژگی های متمایز زیر هستند:

سایز کاهش یافته.
کاهش سفر عملیاتی: دهم میلی متر.
افزایش خواص الکتریکی
افزایش عمر سرویس.
کاهش حساسیت به ارتعاشات و شتاب های بالا.
میکروسوئیچ ها اغلب برای تشخیص حضور و غیاب در جایی که تماس فیزیکی با یک جسم مجاز است مناسب هستند. آنها همچنین در برنامه هایی که نیاز به اقدامات روشن و خاموش ساده دارند، برتری دارند. هر کلید شامل یک فنر و مجموعه ای از کنتاکت ها است که انرژی مکانیکی اعمال شده به یک محرک/پیستون را به خروجی الکتریکی تبدیل می کند.

این سوئیچ ها در جایی ایده آل هستند که صرفه جویی در فضا و وزن مهم است.

قطعات اصلی سوئیچ عبارتند از:

1. پیستون (محرک)، 2. پوشش، 3. قطعه متحرک، 4. پشتیبانی، 5. کیس، 6. ترمینال NO، 7. ترمینال NC، 8. تماس، 9. بازوی متحرک

میکروسوئیچ

 دیپ سوئیچ:

 دیپ سوئیچ ها به عنوان دستگاه های الکترومکانیکی که به کاربران اجازه می دهد تغییرات دستی در مدار الکترونیکی ایجاد کنند، وجود داشته اند. سادگی، انعطاف پذیری و هزینه کم سوئیچ ها استفاده طولانی مدت از آنها را در چندین برنامه الکترونیکی تضمین کرده است. آنها در اندازه‌ها، پیکربندی‌ها، مکانیسم‌های سوئیچینگ، و رتبه‌بندی قدرت متفاوت هستند.

مشتریان می‌توانند تعداد موقعیت‌های DIP سوئیچ خود را بر اساس گزینه‌های پیکربندی برای برنامه خود انتخاب کنند. برخی از DIP سوئیچ ها را می توان با دست فعال کرد، در حالی که برخی دیگر به ابزار یا پیچ گوشتی خاصی برای تغییر موقعیت سوئیچ نیاز دارند.

DIP Switch  چگونه کار می کند؟

 این یک دستگاه الکترومکانیکی است که کاربر را ملزم می کند تا محرک را به صورت دستی حرکت دهد تا مدار الکترونیکی دیگری فعال یا غیرفعال شود. سوئیچ‌های DIP که معمولاً بر روی PCB یا تخته نان‌برد نصب می‌شوند، به کاربران اجازه می‌دهند تا به سرعت یک دستگاه الکترونیکی را بین انواع تنظیمات یا حالت‌های عملیاتی تنظیم کنند یا آن را تغییر دهند.

دیپ سوئیچ 5 تایی

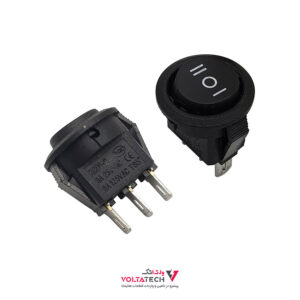

کلیدهای راکر

کلیدهای راکر معمولاً برای شروع یا توقف و روشن یا خاموش کردن جریان جریان در مدار با هر فشار در هر طرف استفاده می شوند. سوئیچ‌های راکر اغلب با یک ضامن یا سوئیچ تریپ در تضاد هستند. با این حال، تفاوت عمده بین سوئیچ های ضامن و راکر در عملکردی است که در آن کلید هنگام فشار دادن موقعیت را بلند می کند اما پس از رها شدن به حالت عادی باز می گردد، راکرها فقط در حالت شیب قرار می گیرند تا زمانی که تغییر کنند یا با نیروی فیزیکی خارجی فشار داده شوند.

کاربردهای کلید راکر:

این سوئیچ ها که به عنوان یکی از رایج ترین انواع سوئیچ ها برای استفاده عمومی شناخته می شوند، به طور گسترده برای برنامه های کاربردی در دستگاه ها استفاده می شوند. سوئیچ‌های روشن و خاموش مورد استفاده در خانه یا محل کار عمدتاً سوئیچ‌های راکر با کاربردهای اصلی نوع ضامن هستند. مکان یابی این سوئیچ الکتریکی یکپارچه با مدارها در مکان های مختلفی مانند:

پریز برق و منابع
پانل های کنترل و سوکت ها
لوازم خانگی
ماشین آلات برقی
تجهیزات پزشکی
پمپ و وسایل نقلیه
دقیقاً برای ویژگی مقرون به صرفه و راحت انتخاب شده است، عملکرد کلی را آسان می کند. این کلیدها همچنین با ویژگی های LED طراحی شده اند تا وضعیت روشن و خاموش مدار را احتمالا با تفاوت رنگ نمایش دهند.

کلید راکر چگونه کار می کند؟

 برای تغییر عملکرد از روشن به خاموش یا خاموش به روشن فقط به فشار روی دو طرف سوئیچ نیاز است. با این حال، ارتقاء طرح‌ها توسط سازندگان سوئیچ راکر نیز منجر به ساختارهای پیچیده‌ای شده است که برای مکانیسم‌ها و کاربردهای خاص استفاده می‌شوند.

کلید راکر چراغدار
