دیودهای زنر
نمایش 1–20 از 44 نتیجه
آخرین محصولاتی که بازدید کردید
خرید دیود زنر | فروش انواع Zener Diode با قیمت روز و مشخصات فنی دقیق
دیود زنر (Zener Diode) یکی از پرکاربردترین قطعات نیمه‌رسانا در طراحی مدارهای الکترونیکی است. این قطعه به دلیل عملکرد خاص در بایاس معکوس و ولتاژ شکست مشخص، نقش مهمی در تنظیم، تثبیت و حفاظت از ولتاژ ایفا می‌کند. دیودهای زنر در رنج‌های مختلف ولتاژی، از 3.3V تا 33V و در توان‌های 0.25W تا 5W، در بسته‌بندی‌های مختلف SMD و DIP عرضه می‌شوند.
در این صفحه می‌توانید مجموعه‌ای از دقیق‌ترین و با‌کیفیت‌ترین دیودهای زنر را با مشخصات کامل بررسی کرده و مناسب‌ترین مدل را برای پروژه خود خریداری نمایید.
دیود زنر چیست و چگونه کار می‌کند؟
دیود زنر یک دیود مخصوص است که برخلاف دیود معمولی، اجازه عبور جریان از طرف معکوس پس از رسیدن به یک ولتاژ مشخص به نام ولتاژ شکست (Zener Breakdown Voltage) را می‌دهد.
در واقع، زمانی که ولتاژ معکوس در مدار از این حد عبور می‌کند، دیود زنر جریان را عبور داده و باعث تثبیت ولتاژ خروجی می‌شود. این ویژگی باعث شده که در مدارهای رگولاتور، مبدل ولتاژ، محافظ قطعات دیجیتال، دستگاه‌های تست، و ده‌ها کاربرد دیگر از این قطعه استفاده شود.
کاربردهای دیود زنر در مدارهای الکترونیکی
دیود زنر به‌ویژه در پروژه‌ها و تجهیزاتی که نیاز به ولتاژ دقیق و ثابت دارند، نقش کلیدی دارد. از جمله رایج‌ترین کاربردهای آن می‌توان موارد زیر را ذکر کرد:
در رگولاتورهای ولتاژ ساده، یک دیود زنر به صورت موازی با بار قرار می‌گیرد و ولتاژ را در مقدار مطلوب ثابت نگه می‌دارد.
در حفاظت از مدارات دیجیتال، دیود زنر با محدود کردن ولتاژ ورودی مدار، جلوی آسیب به ICها و میکروکنترلر را می‌گیرد.
در مدارات تغذیه آردوینو، رزبری پای، AVR و سایر بردهای میکروکنترلری، از زنرهای دقیق استفاده می‌شود تا پورت‌ها در برابر اضافه ولتاژ محافظت شوند.
حتی در مدارات مخابراتی، تغذیه‌های سوئیچینگ (SMPS) و دستگاه‌های آزمایشگاهی هم دیود زنر در نقش تثبیت کننده ظاهر می‌شود.
بررسی مشخصات فنی دیود زنر
انتخاب دیود زنر مناسب، مخصوصاً برای پروژه‌های حساس یا صنعتی، نیاز به آشنایی با مشخصات فنی آن دارد. در جدول زیر تعدادی از این پارامترهای مهم فنی را مرور می‌کنیم:
جدول مشخصات فنی کلیدی دیود زنر
| ویژگی | توضیح |
| ولتاژ شکست (Vz) | ولتاژی که دیود در بایاس معکوس، شروع به هدایت جریان می‌کند. مثل: 3.3V، 5.1V، 12V، 24V |
| کمینه جریان کار (Iz min) | حداقل جریانی که زنر برای عملکرد پایدار نیاز دارد. معمولاً چند میلی‌آمپر |
| بیشینه جریان (Iz max) | ماکزیمم جریانی که بدون آسیب می‌تواند از زنر عبور کند. بستگی به توان دارد |
| جریان مستقیم (If) | مقدار جریانی که با بایاس مستقیم عبور می‌کند |
| توان مجاز (P) | مقدار توانی که دیود بدون آسیب می‌تواند تحمل کند. مانند 0.5W، 1W، 3W |
| پکیج و نوع بدنه | شیشه‌ای (DO-35)، پلاستیکی (DO-41)، SMD (مانند SOD-123 یا SOD-323) |
انواع دیود زنر موجود در فروشگاه
در فروشگاه ما، مجموعه‌ای گسترده از دیودهای زنر برای کاربردهای مبتدی تا حرفه‌ای ارائه شده‌اند. مدل‌ها شامل:
دیودهای زنر با ولتاژهای 3.3 ولت، 5.1 ولت، 6.8 ولت، 9.1 ولت، 12 ولت، 15 ولت، 18 ولت، 24 ولت، و 30 تا 33 ولت هستند.
از لحاظ توان، بیشتر مدل‌ها در توان‌های 0.25W، 0.5W، 1W، 3W و حتی زنرهای صنعتی 5W قابل انتخاب هستند.

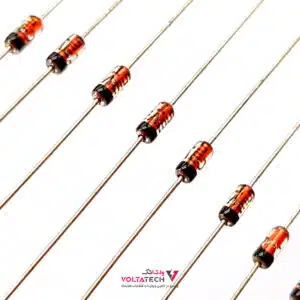

محبوب‌ترین نوع بدنه برای استفاده عمومی، مدل‌های شیشه‌ای DO-35 هستند که دقیق و کم‌حجم‌اند. اگر به دنبال قطعه‌ای برای بردهای SMT هستید، دیودهای زنر در سایزهای SOD-123 و SOD-323 در دسترس هستند.
قیمت دیود زنر چقدر است و به چه عواملی بستگی دارد؟
قیمت دیود زنر معمولاً به این عناصر بستگی دارد:
- ولتاژ شکست: دیودهای خاص با ولتاژهای بالا معمولاً گران‌تر هستند.
- توان قطعه (وات): با افزایش توان، قیمت نیز افزایش می‌یابد.
- نوع بسته‌بندی: SMDها ممکن است بسته به بازار گران‌تر یا ارزان‌تر باشند.
- برند سازنده: برندهایی مانند Vishay، STMicro، ON Semiconductor کیفیت بالاتر و قیمت بالاتری دارند.
در حال حاضر، قیمت رایج دیود زنر از حدود 1,000 تومان (مدل SMD یا 0.5W) آغاز می‌شود و ممکن است در مدل‌های 3W و 5W با ولتاژ بالا تا 10 هزار تومان برسد.
تفاوت دیود زنر با دیود معمولی چیست؟
در دیودهای سیلیکونی معمولی، جریان فقط در بایاس مستقیم عبور می‌کند و در معکوس، دیود جریان را مسدود می‌کند. اما دیود زنر به‌گونه‌ای طراحی شده که در بایاس معکوس، بعد از رسیدن به ولتاژ شکست (Vz)، شروع به هدایت جریان می‌کند. این تفاوت فنی باعث تفاوت کاربردی می‌شود.
دیود زنر به‌عنوان رگولاتور ولتاژ، محافظ، و مرجع ولتاژ استفاده می‌شود، در حالی که دیود معمولی بیشتر در مسیر یکسو‌سازی کاربرد دارد.
دیود زنر SMD چیست و چه کاربردی دارد؟
دیود زنر SMD (نصب سطحی) در طراحی مدارات فشرده و صنعتی یا بردهایی با مونتاژ ماشینی SMT استفاده می‌شود. این دیودها در بسته‌های کوچک مانند SOD-123، SOD-323 تولید می‌شوند و در سایز فیزیکی کوچک، عملکرد دقیق و قابل اعتمادی ارائه می‌دهند.
زنرهای SMD برای پروژه آردوینو، بردهای تغذیه USB، مدارهای موبایل، صفحات کنترل لمسی و سایر تجهیزات دیجیتال ایده‌آل هستند.
چگونه دیود زنر مناسب را انتخاب کنیم؟
برای انتخاب دیود زنر مناسب باید چند پارامتر کلیدی را بدانید:
- ولتاژ ثابتی که می‌خواهید حفظ شود (مثلاً 5.1V)
- جریان مورد انتظار مدار
- نوع مونتاژ مداری (DIP یا SMD)
- حجم مجاز و محدودیت حرارتی مدار
- توان تلفاتی (اگر مدار جریان بالایی دارد، زنر 1W یا 3W انتخاب شود)
اگر در انتخاب تردید دارید، تیم ما با مشاوره رایگان به شما کمک خواهد کرد.
برندهای معتبر دیود زنر موجود در بازار
در فروشگاه ما دیود زنرهایی از برندهای بین‌المللی و تست‌شده به فروش می‌رسند. این برندها شامل:
- Vishay
- STMicroelectronics
- ON Semiconductor
- NXP / Philips
- Microsemi
- برندهای اقتصادی (برای پروژه‌های ولتاژ پایین و تیراژ بالا) مثل Yangjie، CEC، CJ
سوالات پرتکرار درباره دیودهای زنر
- دیود زنر 5.1 ولت برای چه کاربردی مناسب است؟
برای تثبیت ولتاژ 5 ولت خروجی در مدار آردوینو یا حفاظت ورودی USB مناسب است. - چطور از سالم بودن دیود زنر مطمئن شویم؟
با استفاده از مولتی‌متر دیجیتال در حالت تست دیود در هر دو جهت تست کنید؛ در بایاس معکوس ابتدا نباید جریان بدهد، مگر در ولتاژ شکست. - آیا دیود زنر پلاریته دارد؟
بله. دیود زنر نیز مانند دیود معمولی دارای آند و کاتد است، هرچند در بایاس معکوس عمل می‌کند. - تفاوت دیود زنر شیشه‌ای و پلاستیکی چیست؟
شیشه‌ای‌ها کوچکتر و دقیق‌تر هستند ولی در پروژه‌های پرتوان از زنرهای بدنه پلاستیکی با توان و تحمل بالاتر استفاده می‌شود.
خرید مطمئن دیود زنر از فروشگاه ما
در فروشگاه ما، شما می‌توانید با خیال آسوده دیود زنر مورد نظر خود را انتخاب کرده و با تضمین کیفیت و قیمت مناسب خریداری کنید. تمام قطعات با بسته‌بندی ایمن، تست و بررسی فنی آماده ارسال به سراسر کشور هستند. همچنین برای خرید عمده، مشاوره رایگان و ارائه پیش‌فاکتور برای تولیدکنندگان ارائه می‌شود.
نتیجه‌گیری:
دیود زنر یک قطعه کوچک اما حیاتی برای تثبیت ولتاژ، حفاظت و کنترل دقیق در دنیای الکترونیک است. اگر طراح مدار، تعمیرکار یا دانشجوی رشته الکترونیک هستید، داشتن چندین دیود زنر در کیت ابزار شما ضروری است.
ما در اینجا هستیم تا با کیفیت‌ترین قطعات را با بهترین قیمت به شما ارائه دهیم.
