سوکت آی سی و زیف سوکت
نمایش 1–20 از 21 نتیجه
آداپتور مبدل SOP8 به DIP پهن
آداپتور مبدل TSOP48 به DIP
آداپتور مبدل SOP34 به DIP برند HMILU
آخرین محصولاتی که بازدید کردید
خرید سوکت آی‌سی و زیف سوکت | کامل‌ترین راهنمای انتخاب، قیمت و کاربرد
سوکت آی‌سی (IC Socket) و زیف سوکت (ZIF Socket) در ظاهر فقط «پایه‌های واسط» بین تراشه و برد هستند؛ اما عملاً نقش آن‌ها در طول عمر، سهولت تعمیر، قابلیت ارتقا و حتی ایمنی پروژه‌های شما حیاتی است. اگر مهندس طراحی برد، تکنسین تعمیر لپ‌تاپ یا سازنده‌ی پروگرامر هستید، این متن پیلار به عنوان یک مرجع کامل تمام آنچه برای انتخاب دقیق سوکت نیاز دارید—از تفاوت پایه‌کوتاه و پایه‌گرد تا سیکل مکانیکی زیف‌های اهرمی—را پوشش می‌دهد.چرا سوکت آی‌سی به جای لحیم مستقیم؟
۱. صرفه‌جویی در زمان و هزینه‌ی عیب‌یابی؛ تعویض آی‌سی سوخته تنها چند ثانیه طول می‌کشد.
۲. محافظت از حرارت: آی‌سی‌های حساس (ADCهای ۱۶ بیتی، EEPROM) با هربار لحیم‌کاری در معرض شوک حرارتی قرار نمی‌گیرند.
3. امکان ارتقا: در پروژه‌های آموزشی و پروتوتایپ، تغییر میکروکنترلر به سادگی در‌آوردن و جای‌گذاری یک تراشه‌ی جدید است.
انواع سوکت آی‌سی و زیف؛ فرم‌فاکتور، تعداد پین و مکانیزم
| گروه محصول | زیر‌دسته رایج | ویژگی کلیدی | کاربرد شاخص |

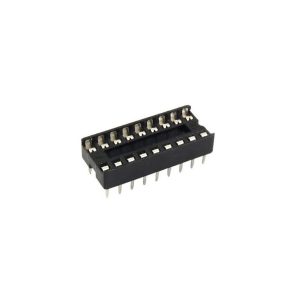

| سوکت DIP استاندارد | 8 / 14 / 16 / 28 / 40 پین | گام 2.54 mm، قیمت اقتصادی | ماژول‌های DIY، بردهای آزمایشگاهی |
| سوکت پایه‌بلند (Round-Pin) | 20 / 28 / 40 پین | پین گرد روکش طلا، تماس کم‌مقاومت | دستگاه‌های اندازه‌گیری دقیق |
| سوکت تست/آداپتور SMD→DIP | SOP8، SOIC16، TSSOP28 | تبدیل SMD به DIP برای پروگرامر | تعمیر موبایل، پروگرامر CH341 |
| زیف سوکت اهرمی | 32 / 40 / 48 پین | اهرم باز–بسته، 2 هزار سیکل | پروگرامر TL866، تستر EEPROM |
| زیف سوکت QFP/QFN | QFP64، QFN40 | قفل پین چهارطرفه | تست قبل از لحیم Rework Station |
توجه: سیکل مکانیکی سوکت استاندارد ۵۰ – ۱۰۰ بار است؛ زیف سوکت‌های حرفه‌ای تا ۲ ۰۰۰ بار تضمین می‌شوند.
فاکتورهای فنی در انتخاب سوکت
- Pitch و فرم‌فاکتور:
• DIP با گام ۲٫۵۴ mm برای بردهای سوراخ‌دار و پروتوتایپ.
• آداپتور SMD برای آی‌سی‌های SOIC/TSSOP در خطوط SMD. - جنس و آبکاری پین:
• قلع–برنز برای کاربرد عادی و کوتاه‌مدت.
• برنج آبکاری طلا برای مقاومت کم و پروژه‌های با ارتعاش. - سیکل اتصال:
• اگر بیش از ۵۰ بار تعویض دارید (پروگرامر، تستر)، زیف اهرمی یا سوکت پایه‌گرد انتخاب کنید. - ارتفاع پایه:
• پایه‌بلند (۶-۷ mm) برای عبور ترک‌های زیر آی‌سی یا نصب روی سطوح ناهموار.
• پایه‌کوتاه (۳ mm) برای مونتاژ متراکم و کاهش EMI.
مقایسه قیمت بر اساس نوع و کیفیت
| نوع سوکت | رنج قیمت خرده (تک‌عددی) | دلیل اختلاف قیمت |
| DIP8 استاندارد قلع | 4 – 7 هزار تومان | تولید انبوه، سیکل پایین |
| DIP28 پایه‌بلند طلا | 20 – 35 هزار تومان | پین گرد، آبکاری طلا |
| زیف 40 پین اقتصادی | 90 – 120 هزار تومان | اهرم پلاستیکی، سیکل 1000 |
| زیف 48 پین صنعتی | 180 – 250 هزار تومان | اهرم فلزی، سیکل 2000، دمای ‑40~+85°C |
| آداپتور SOP8→DIP8 | 25 – 45 هزار تومان | برد FR-4 دو لایه + سوکت زیف کوچک |
عوامل اثرگذار: تعداد پین، متریال، برند (Mill-Max، Aries)، وجود فنر فسفر برنز، و گواهی RoHS.
کاربردهای عملی سوکت و زیف
• پروگرامرهای همه‌کاره (TL866, RT809H) برای EEPROM و NOR Flash
• تست آی‌سی در خطوط QC کارخانه‌های لوازم خانگی
• تعمیر ECU خودرو؛ تعویض سریع آی‌سی رگولاتور یا MCU
• پروتوتایپ STM32 یا AVR روی بوردبرد بدون آسیب به آی‌سی گران‌قیمت
پرسش‌های متداول (FAQ)
- – سوکت پایه‌گرد چه برتری نسبت به پایه‌تخت دارد؟
پین گرد آبکاری طلا، فشار تماس متمرکز ایجاد می‌کند؛ مقاومت اتصال کاهش و تعداد سیکل مکانیکی افزایش می‌یابد. - – آیا می‌توان زیف سوکت را به صورت دائم روی برد اصلی استفاده کرد؟
بله؛ اما ارتفاع زیاد و قیمت بالا تنها زمانی توجیه دارد که آی‌سی مرتب تعویض یا به‌روزرسانی شود. - – روش تعویض سوکت آی‌سی آسیب‌دیده روی PCB چیست؟
حرارت همزمان دو طرف با هویه دو نوک یا هیتر هوای گرم ۳۵۰ درجه، سپس تمیزکاری پدها با فِلت-سویک و قلع تازه.
چرا از فروشگاه ما خرید کنید؟
ما واردکننده مستقیم سوکت Mill-Max و Aries هستیم؛ هر سوکت قبل از بسته‌بندی از نظر تلرانس پین و آبکاری زیر میکروسکوپ Inspection بررسی می‌شود. سفارش‌های ثبت‌شده تا ساعت ۱۴، همان‌روز با بسته‌بندی ضد ESD ارسال می‌شوند. برای پروژه‌های دانشگاهی و تولید انبوه، قیمت پلکانی و فایل مشاوره انتخاب سوکت ارائه خواهد شد. اگر بین زیف ۴۰ پین اهرمی و سوکت پایه‌بلند معمولی دو دل هستید، فقط کافی است مشخصات برد را به تیم فنی ما بگویید تا بهترین گزینه را پیشنهاد دهیم.
