خرید انواع شارژر باتری لیتیومی | ماژول، مدار، قیمت و راهنمای جامع انتخاب

شارژر باتری یکی از مهم‌ترین اجزای هر ‌سیستم تأمین انرژی قابل شارژ است. فرقی نمی‌کند شما در حال ساخت یک پروژه DIY ساده باشید یا بخواهید سیستم برق اضطراری، پاوربانک، یا یک باتری پک برای دوچرخه برقی یا سیستم خورشیدی طراحی کنید؛ مهم است که شارژری انتخاب کنید که از نظر ولتاژ، ظرفیت، تکنولوژی کنترل و امنیت سازگار با نوع باتری شما باشد.

در این راهنمای جامع، به بررسی کامل انواع شارژر باتری با تمرکز ویژه بر باتری‌های لیتیومی (18650، 3.7 ولت، 12 ولت)، ویژگی‌ها، انواع ماژول‌ها، مدارهای آماده و نکات مهم خرید می‌پردازیم.

شارژر باتری دقیقا چیست و چرا انتخاب درست اهمیت دارد؟

شارژر باتری، تجهیزی الکترونیکی است که با تبدیل جریان برق ورودی (معمولاً از نوع AC یا USB) به ولتاژ و جریان پایدار و مناسب، سلول یا پک‌های باتری را بدون آسیب شارژ می‌کند.

در ظاهر ساده است، اما در واقع اگر شارژر درستی استفاده نکنید:

• باتری بیش از حد داغ می‌شود
• احتمال آتش‌سوزی یا انفجار در باتری لیتیومی وجود دارد
• عمر باتری شما نصف یا حتی یک‌چهارم خواهد شد
• یا خروجی شارژر برای ظرفیت باتری کافی نیست

مهم‌ترین ویژگی‌های فنی شارژرهای باتری

برای اینکه یک شارژر مناسب انتخاب کنید، باید برخی معیارهای فنی را بشناسید و با مشخصات درج شده روی باتری یا ماژول تطبیق دهید:

• ولتاژ خروجی (Output Voltage): حتماً با ولتاژ سلول یا پک باتری یکسان باشد (مثلاً 3.7V، 7.4V یا 12V)
• جریان خروجی (Ampere): باید مطابق با ظرفیت باتری (برحسب mAh) باشد.
• جریان ایمن شارژ: بالاتر از حد توصیه‌شده باعث گرم‌شدن، کاهش عمر یا خطر انفجار می‌شود.
• حفاظت‌ها: مدارهای داخلی مقابل شارژ بیش از حد (Overcharge)، تخلیه بیش از حد (Overdischarge)، اتصال کوتاه و دمای بالا

انواع شارژر باتری بر اساس تکنولوژی و کاربرد

در بازار الکترونیکی امروز، شارژرهای باتری در مدل‌های بسیار مختلفی عرضه می‌شوند. در ادامه رایج‌ترین آن‌ها را معرفی می‌کنیم:

ماژول شارژر باتری لیتیومی 18650 و بررسی برد شارژ TP4056

یکی از پرکاربردترین و محبوب‌ترین گزینه‌ها در شارژ باتری‌های تک سل لیتیومی، ماژول TP4056 است. این ماژول، بردی آماده است که قابلیت شارژ همزمان باتری ۱۸۶۵۰ یا باتری ۳.۷ ولتی را از طریق منبع ۵ ولتی دارد (معمولاً از طریق USB).

ویژگی‌های این ماژول عبارتند از:

• جریان شارژ استاندارد: ۱ آمپر
• ورودی: ۴.۵ تا ۵.۵ ولت (USB یا آداپتور مستقیم)
• خروجی: ۴.۲ ولت – مناسب برای باتری لیتیومی تکی
• دارای نسخه با مدار حفاظتی و بدون محافظ

نکته مهم: اگر از ماژول بدون مدار محافظ استفاده کنید، حتماً باید ولتاژ و جریان را با مولتی‌متر کنترل کنید تا از شارژ بیش از حد جلوگیری شود.

آموزش ساخت مدار شارژر باتری لیتیومی 3.7 ولت

برای باتری‌های لیتیوم یون ۳.۷ ولتی، طراحی یک مدار ساده با ماژول TP4056 کافی است.

نقشه اتصال کلی:

• ورودی VCC و GND به منبع تغذیه (آداپتور یا USB)
• خروجی + و – به باتری تکی وصل می‌شوند
• LED روی ماژول وضعیت شارژ را نشان می‌دهد: قرمز = در حال شارژ، آبی = شارژ کامل

دقت کنید: در صورت نیاز برای راه‌اندازی چند سلول با هم، باید به مدارهای شارژ سری و استفاده از BMS (Battery Management System) مجهز باشید.

اچار لازم برای کار با شارژرهای ماژولی

قبل از شروع اتصال سلول‌های لیتیومی یا طراحی پروژه شارژ اختصاصی، به ابزارهای زیر نیاز خواهید داشت:

• مولتی‌متر: بررسی ولتاژ ورودی و خروجی
• هویه و سیم لحیم: برای اتصال دقیق باتری و ماژول
• تستر باتری یا تست لود: نمایش دقیق ظرفیت باتری شارژ شده
• کابل OTG یا USB برای تأمین شارژ
• منبع تغذیه ۵ ولت (مثلاً شارژر موبایل ۵V ۲A)

مدار شارژر باتری 12 ولت لیتیومی برای سیستم‌های چند سلولی

داشتن یک باتری ۱۲ ولتی یعنی باید سه سلول ۳.۷ ولتی را به هم سری کنید تا مجموعاً به ۱۲.۶ ولت برسید. برای شارژ این پک‌ها شما به شارژری با ولتاژ قطع دقیق (Cut-off Voltage)، تثبیت‌کننده جریان و حتماً BMS چند سلولی (3S یا 4S) نیاز دارید.

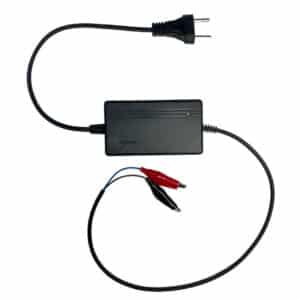

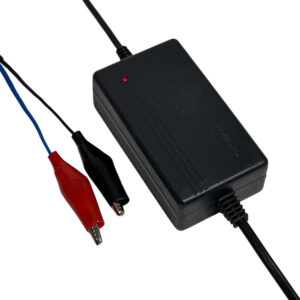

شارژرهای ۱۲.۶ ولتی استاندارد با طراحی فن‌دار و آلومینیومی، برای این کاربرد ساخته شده‌اند.

تفاوت انواع شارژر باتری لیتیومی براساس ظرفیت

ظرفیت باتری‌ها با میلی‌آمپر (mAh) یا آمپرساعت (Ah) مشخص می‌شود. هرچه ظرفیت بیشتر باشد، به شارژری با آمپر قوی‌تر نیاز دارید و زمان شارژ هم بیشتر می‌شود.

اهمیت انتخاب شارژر صحیح برای طول عمر باتری

اشتباه در انتخاب شارژر حتی در یک پروژه ساده می‌تواند منجر به:

• کاهش عمر مفید باتری (کمتر از ۶ ماه)
• نشت باتری یا خرابی فیزیکی کیس
• آتش‌سوزی یا خرابی دستگاه متصل به باتری

پس حتماً توجه داشته باشید که مدار حفاظتی، محدودیت جریان خروجی و ولتاژ شارژ دقیق در شارژر شما تأمین شده باشد.

سوالات متداول درباره شارژر باتری لیتیومی

1. آیا می‌توان باتری لیتیومی 18650 را با شارژر موبایل شارژ کرد؟
   خیر، مگر اینکه از ماژول تبدیل محافظ‌دار قابل تطبیق مانند TP4056 استفاده شود.
2. مدت زمان کامل شارژ برای باتری 3.7 ولت چقدر است؟
   بسته به ظرفیت باتری و جریان شارژ، معمولاً بین ۲ تا ۵ ساعت است.
3. آیا شارژ کردن زیاد باتری لیتیومی باعث خرابی می‌شود؟
   اگر مدار قطع‌کن وجود نداشته باشد، بله. احتمال تورم، انفجار یا افت ولتاژ وجود دارد.

چرا خرید ماژول و شارژر باتری لیتیومی از فروشگاه ما؟

• تضمین اصالت ماژول‌ها و قطعات الکترونیکی
• موجودی متنوع از شارژرهای صنعتی، رومیزی، ماژولی و تخصصی
• قیمت رقابتی + مشاوره رایگان فنی بر اساس پروژه شما
• ارسال سریع به سراسر کشور با بسته‌بندی حرفه‌ای

جمع‌بندی

اگر به دنبال ساخت پروژه‌ای مطمئن با باتری‌های لیتیومی 18650 یا پک‌های 12 ولتی هستید، حتماً نوع، ولتاژ، جریان و محافظ شارژر را با دقت انتخاب کنید. ما با تجربه فنی و دسترسی به برندهای اصلی، دقیقاً همان چیزی را تأمین می‌کنیم که باتری‌های شما نیاز دارند.
