ماژول ولتمتر و آمپرمتر
نمایش 1–20 از 64 نتیجه
ماژول نمایشگر فست شارژ XY-WPDT با خروجی USB

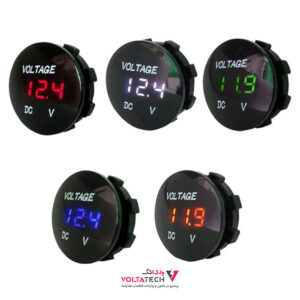

ولتمتر خودرویی روپنلی DC قرمز گرد
شارژر USB خودرویی روپنلی گرد قرمز دو خروجی فست شارژ QC3.0 با ON/OFF لمسی و فیوز بین راهی
ولتمتر خودرویی روپنلی DC آبی گرد
شارژر USB خودرویی روپنلی گرد قرمز دو خروجی فست شارژ QC3.0 با ON/OFF لمسی، نمایشگر ولتاژ و فیوز بین راهی
شارژر USB خودرویی روپنلی دوبل فندکی و دو خروجی فست شارژ QC3.0 با ON/OFF لمسی
ولت متر خودرویی روپنلی DC پیچ خور قرمز
شارژر USB خودرویی روپنلی گرد قرمز دو خروجی فست شارژ QC3.0 با نمایشگر ولتاژ و کلید ON/OFF
ولتمتر و آمپرمتر چراغ سیگنالی AC500V-100A آبی مربعی مدل AD16-22FVA
ولتمتر و آمپرمتر چراغ سیگنالی AC500V-100A قرمز مربعی مدل AD16-22FVA
ولتمتر تابلویی MVA10 برند Sam Ware
آخرین محصولاتی که بازدید کردید
خرید ماژول ولتمتر و آمپرمتر AC و DC | قیمت، مشخصات و انواع مدلهای پنلی دیجیتال
ماژول ولتمتر و آمپرمتر پنلی، نمایشگرهای آمادهای هستند که بدون طراحی مدار پیچیده، ولتاژ و جریان را در لحظه نشان میدهند. همین سادگی باعث میشود در عیبیابی منابع تغذیه، محافظت از مدار در برابر اضافهولتاژ یا اضافهجریان و کنترل دقیق توان، ابزار جداییناپذیر آزمایشگاهها و تابلوهای برق صنعتی باشند.
ماژول ولتمتر و آمپرمتر DC روپنلی 0-100 V / 10 A
مشخصات مکانیکی و ابعاد
بدنهٔ ۲۴ × ۴۶ میلیمتر با عمق ۲۱ میلیمتر و جنس ABS روی پنل دستگاه بهراحتی جای میگیرد. نمایشگر دوبل هفتسگمنت دو رنگ (قرمز برای ولتاژ، آبی برای جریان) و پتانسیومتر پشت برد امکان کالیبراسیون دستی را فراهم میکند.
ویژگیهای فنی
رنج اندازهگیری ولتاژ ۰ تا ۹۹٫۹ ولت با تفکیک ۰٫۱ ولت و جریان ۰ تا ۹٫۹ آمپر با تفکیک ۰٫۰۱ آمپر است. تغذیه ۴٫۵ تا ۳۰ ولت و توان مصرفی کمتر از ۰٫۲ وات آن را برای منابع تغذیه باتری یا آزمایشگاهی کممصرف مناسب میکند.
انواع ماژول ولتمتر و آمپرمتر AC و DC موجود در بازار
تنوع این ماژولها بالاست: مدلهای ترکیبی 0-100 ولت / 0-10 آمپر برای پروژههای باتری و پنل خورشیدی، تسترهای USB 5-20 ولت جهت بررسی پاوربانک، نسخههای AC 220 ولت همراه ترانس جریان برای تابلو برق، و بردهای مبتنی بر سنسور هال (ACS712 یا INA219) که بهسادگی به آردوینو و ESP32 متصل میشوند. معیار انتخاب، محدودهٔ ولتاژ و جریان، نوع منبع (AC یا DC) و فضای موجود روی پنل است.
ماژول ولتمتر و آمپرمتر AC و DC چگونه کار میکند؟
درون هر ماژول، یک مبدل آنالوگ به دیجیتال پس از تقسیم ولتاژ، سیگنال را نمونهبرداری میکند؛ در مدلهای جریانی، شنت یا سنسور هال جریان را به ولتاژ متناظر تبدیل میکنند. میکروکنترلر داخلی مقادیر را پردازش و روی سونسگمنت یا LCD نمایش میدهد. در نسخههای AC، مدار پل دیودی و فیلتر RMS ولتاژ یا جریان متناوب را به مقدار مؤثر تبدیل میکند تا عدد نمایشدادهشده دقیق باشد.
جدول مقایسه قیمت و مشخصات محبوبترین مدلها
| مدل مرجع | رنج ولتاژ | رنج جریان | فناوری اندازهگیری | برند رایج | میانگین قیمت (تومان) |
| دوبل DC کوچک | 0-100 V | 0-10 A | شنت داخلی | DROK | 115,000 |
| دوبل شنت خارجی | 0-100 V | 0-50 A | شنت 50 آمپر | Ketotek | 165,000 |
| تستر USB | 4-20 V | 0-3 A | میکروکنترلر USB | Ruideng | 85,000 |
| AC پنلی | 80-300 V | 0-100 A | ترانس جریان CT | Peacefair | 310,000 |
| سنسور هال I²C | 0-26 V | 0-3.2 A | INA219 | – | 98,000 |
| ACS712 بُرد آماده | 0-30 V | ±30 A | حسگر هال | – | 75,000 |
قیمتها میانگین خردهفروشی در بازار تهران طی ماه جاری است و ممکن است با نوسان ارز تغییر کند.
مزایا و معایب ماژولهای پنلی دیجیتال
مزیت اصلی این ماژولها نصب آسان، قیمت اقتصادی و دقت مناسب است؛ اما نمایشگر LED زیر نور مستقیم کمرنگ میشود و در نسخههای سهسیم، اشتراک زمین با بار ممکن است در مدارهای ایزوله مشکل ایجاد کند. با این حال برای اغلب کاربردهای آزمایشگاهی و صنعتی مقرونبهصرفهترین انتخاب هستند.
کاربردهای رایج در پروژههای الکترونیکی و صنعتی
از کنترل منبع تغذیه آزمایشگاهی و مانیتور باتری UPS گرفته تا پایش پنل خورشیدی، تابلو برق موتورخانه یا تست جریان تجهیزات DIY، نصب یک ماژول ولت-آمپر متر کمک میکند وضعیت مدار در یک نگاه قابلمشاهده باشد.
پرسشهای متداول کاربران
۱. آیا میتوان ماژول 0-100 ولت را با باتری 12 ولت تغذیه کرد؟ بله، محدوده تغذیه ۴٫۵ تا ۳۰ ولت است.
۲. چرا جریان صفر را 0.02 A نشان میدهد؟ با پتانسیومتر پشت برد مقدار صفر کالیبره میشود.
۳. برای اندازهگیری ۳۰ آمپر کدام مدل مناسب است؟ نسخه شنت ۵۰ آمپر یا ماژول هال ACS758-050U بهترین گزینهاند.
جمعبندی
با انتخاب صحیح ماژول ولتمتر و آمپرمتر میتوانید نظارت لحظهای، دقیق و کمهزینهای روی مدارها داشته باشید. اگر درباره مدل مناسب پروژه خود اطمینان ندارید، با واحد فروش تماس بگیرید؛ کارشناسان ما رنج ولتاژ، جریان و فضای پنل شما را بررسی کرده و بهترین گزینه را پیشنهاد خواهند داد.
