خرید موتور گیربکس DC | قیمت روز انواع Gear Motor 6V، 12V، 24V

موتور گیربکس DC ترکیبی از یک موتور جریان مستقیم و یک مجموعه چرخ‌دنده است که روی شفت خروجی نصب شده است. وظیفه اصلی گیربکس، کاهش سرعت دورانی و افزایش متناسب گشتاور است؛ به این ترتیب موتوری با ابعاد کوچک می‌تواند بارهای نسبتاً سنگین را جابه‌جا کند. در ساختار داخلی، روتور و استاتور انرژی الکتریکی را به حرکت دورانی تبدیل می‌کنند و بسته به طراحی، ممکن است از جاروبک (براش) یا سیستم بدون جاروبک (براشلِس) بهره ببرند. چرخ‌دنده‌ها نیز بر اساس نیاز کاربردی به سه دسته اصلی تقسیم می‌شوند: اسپور (ساده)، حلزونی و سیاره‌ای. هر کدام مزایا و محدودیت‌های خاص خود را دارند که در ادامه بررسی خواهیم کرد.

تفاوت اساسی موتور گیربکس‌دار با موتور ساده DC در همین مجموعه دنده نهفته است. موتور ساده سرعت بالا و گشتاور پایین تولید می‌کند، در حالی که موتور گیربکس‌دار با قربانی‌کردن بخشی از سرعت، گشتاور را چندین برابر افزایش می‌دهد. این ویژگی باعث شده که در کاربردهایی مانند رباتیک، سیستم‌های انتقال نیرو، قفل‌های الکترونیکی و تجهیزات اتوماسیون صنعتی، موتور گیربکس‌دار گزینه ارجح باشد.

انواع موتور گیربکس DC (کامل‌ترین راهنمای 1404)

شناخت انواع موتور گیربکس DC به انتخاب دقیق‌تر و متناسب با نیاز پروژه کمک می‌کند. این موتورها را می‌توان از چند منظر دسته‌بندی کرد: ولتاژ کاری، نوع گیربکس، ساختار موتور و تجهیزات جانبی مانند انکودر یا ترمز.

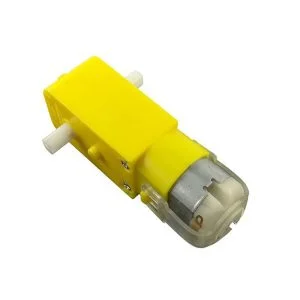

از نظر ولتاژ کاری، موتورهای میکرو و مینی با ولتاژ ۳ تا ۶ ولت در ابتدای طیف قرار دارند. نمونه شاخص این گروه، موتور N20 است که با ابعادی در حدود ۱۲×۳۴ میلی‌متر و گشتاور ۰٫۵ تا ۱٫۵ کیلوگرم‌سانتی‌متر، برای قفل‌های هوشمند، دوربین‌های PTZ کوچک و پروژه‌های آزمایشگاهی مناسب است. موتور TT پلاستیکی نیز در همین رده قرار می‌گیرد و به‌دلیل قیمت پایین و سهولت نصب، در مسابقات رباتیک دانش‌آموزی محبوبیت زیادی دارد.

رده ۱۲ ولت پرکاربردترین بازه ولتاژی در ایران محسوب می‌شود. دسترسی آسان به آداپتور، باتری و منابع تغذیه ۱۲ ولتی، این گروه را به انتخاب نخست پروژه‌های نیمه‌صنعتی تبدیل کرده است. دور خروجی در این موتورها معمولاً بین ۱۰ تا ۱۲۰ RPM متغیر است و گشتاور بسته به نسبت گیربکس از ۳ تا ۲۵ کیلوگرم‌سانتی‌متر را پوشش می‌دهد. کاربردهای رایج شامل نوار نقاله سبک، دستگاه‌های فیدر (تغذیه‌کننده)، محور Z پرینترهای سه‌بعدی و سیستم‌های کشویی درب می‌شود.

موتورهای ۲۴ ولت یک پله بالاتر قرار دارند و عمدتاً در کاربردهای صنعتی یا نیمه‌سنگین به‌کار می‌روند. مزیت اصلی ولتاژ بالاتر، کاهش جریان مصرفی در توان یکسان است؛ این موضوع به‌ویژه در سیستم‌هایی که طول کابل زیاد است یا چندین موتور هم‌زمان کار می‌کنند، اهمیت پیدا می‌کند. گشتاور خروجی در این گروه می‌تواند به ۴۰ کیلوگرم‌سانتی‌متر و بالاتر برسد و در ربات‌های حمل بار، درب‌های اتوماتیک صنعتی و بالابرهای کوچک دیده می‌شود.

از منظر نوع گیربکس، سه طراحی اصلی وجود دارد. گیربکس اسپور (دنده ساده) ارزان‌ترین و رایج‌ترین نوع است؛ راندمان بالایی دارد اما صدای بیشتری نسبت به سایر انواع تولید می‌کند. گیربکس حلزونی با چیدمان ۹۰ درجه شفت ورودی و خروجی شناخته می‌شود و یک ویژگی مهم دارد: خاصیت خودقفلی. این ویژگی یعنی بار نمی‌تواند شفت را به عقب براند و موتور را بچرخاند؛ بنابراین در بالابرها، جک‌های برقی و سیستم‌هایی که نیاز به نگه‌داشتن بار در حالت خاموش دارند، کاربرد گسترده‌ای دارد. گیربکس سیاره‌ای (پلانتاری) بالاترین چگالی گشتاور را ارائه می‌دهد؛ یعنی در ابعاد کوچک‌تر، گشتاور بیشتری تولید می‌کند. همچنین تحمل بار ضربه‌ای و عمر مفید بالاتری دارد، اما هزینه ساخت آن نیز بیشتر است.

از نظر ساختار موتور، دو گروه اصلی براش‌دار و براشلِس وجود دارد. موتورهای براش‌دار ساده‌تر و ارزان‌تر هستند و با درایورهای ساده یا حتی اتصال مستقیم به منبع تغذیه کار می‌کنند. در مقابل، موتورهای براشلِس عمر طولانی‌تر (معمولاً ۵ تا ۱۰ برابر)، راندمان بالاتر و نویز الکترومغناطیسی کمتری دارند، اما به درایور اختصاصی (ESC یا کنترلر BLDC) نیاز دارند.

در نهایت، موتورهای مجهز به انکودر قابلیت بازخورد موقعیت و سرعت را فراهم می‌کنند. انکودر معمولاً از نوع مغناطیسی یا نوری است و با تولید پالس در هر درجه چرخش، امکان کنترل حلقه‌بسته و موقعیت‌یابی دقیق را به سیستم می‌دهد. این موتورها در رباتیک پیشرفته، بازوهای صنعتی و تجهیزات پزشکی کاربرد ویژه‌ای دارند.

بهترین موتور گیربکس DC برای کاربردهای مختلف

انتخاب موتور گیربکس مناسب به چند پارامتر کلیدی بستگی دارد: گشتاور موردنیاز، سرعت دورانی مطلوب، ولتاژ در دسترس، فضای نصب و بودجه. در ادامه چند سناریوی رایج را بررسی می‌کنیم.

در پروژه‌های رباتیک دانشجویی و آزمایشگاهی، موتور N20 یا N30 با ولتاژ ۶ ولت و انکودر مغناطیسی انتخاب متداولی است. این موتورها سبک هستند، مصرف پایینی دارند و با بردهای آردوینو و رزبری‌پای سازگاری خوبی نشان می‌دهند. برای ربات‌های مسیریاب یا تعقیب خط، دور ۱۰۰ تا ۳۰۰ RPM معمولاً کافی است و گشتاور ۰٫۵ تا ۱٫۵ کیلوگرم‌سانتی‌متر پاسخ‌گوی وزن شاسی و چرخ‌ها خواهد بود.

در نوار نقاله‌های سبک و خطوط تولید کوچک، موتور ۱۲ ولت با دور ۳۰ تا ۶۰ RPM و گشتاور ۵ تا ۱۵ کیلوگرم‌سانتی‌متر توصیه می‌شود. در این کاربرد، ثبات سرعت و تحمل کار پیوسته اهمیت دارد؛ بنابراین انتخاب موتوری با گیربکس فلزی و بلبرینگ مناسب، عمر مفید سیستم را افزایش می‌دهد.

درب‌های اتوماتیک و راهبندها به موتوری نیاز دارند که هم گشتاور بالایی داشته باشد و هم امکان توقف ایمن را فراهم کند. در این سناریو، موتور ۲۴ ولت با گیربکس حلزونی یا سیاره‌ای و ترمز مغناطیسی گزینه مناسبی است. وجود ترمز، در صورت قطع برق یا فرمان توقف اضطراری، از حرکت ناخواسته درب جلوگیری می‌کند.

در تجهیزات پزشکی مانند پمپ سرنگ یا تخت بیمارستانی، دقت حرکت و سکوت عملکرد اولویت دارد. موتور براشلِس ۲۴ ولت با انکودر نوری و گیربکس سیاره‌ای، کنترل موقعیت زیر یک درجه را ممکن می‌سازد و نویز قابل‌توجهی تولید نمی‌کند.

مزایا و معایب موتور گیربکس DC

مزایای اصلی موتور گیربکس DC را می‌توان در چند مورد خلاصه کرد. نخست، چگالی گشتاور بالاست؛ یعنی در حجم و وزن کم، نیروی خروجی قابل‌توجهی تولید می‌شود. دوم، کنترل سرعت ساده است؛ با تغییر ولتاژ یا استفاده از سیگنال PWM می‌توان دور موتور را به‌راحتی تنظیم کرد. سوم، تنوع مدل و ولتاژ زیاد است؛ از موتورهای مینیاتوری ۳ ولت تا نمونه‌های صنعتی ۴۸ ولت در بازار موجود است. چهارم، قیمت نسبتاً مناسب و دسترسی آسان به قطعات یدکی، تعمیر و نگهداری را ساده می‌کند.

در کنار این مزایا، محدودیت‌هایی نیز وجود دارد. موتورهای براش‌دار به‌دلیل تماس مکانیکی جاروبک با کلکتور، عمر محدودی دارند و نیازمند تعویض دوره‌ای جاروبک هستند. صدای گیربکس، به‌ویژه در نمونه‌های اسپور و دور بالا، ممکن است در محیط‌های حساس آزاردهنده باشد. همچنین در گیربکس‌های حلزونی، به‌دلیل اصطکاک بالا، راندمان پایین‌تر است و بخشی از انرژی به گرما تبدیل می‌شود.

کاربردهای موتور گیربکس DC در صنعت و DIY

موتور گیربکس DC به‌دلیل تنوع ولتاژ، ابعاد و گشتاور، طیف وسیعی از کاربردها را پوشش می‌دهد. در صنعت چاپ سه‌بعدی، موتورهای گیربکس‌دار در اکسترودر و محور Z به‌کار می‌روند تا حرکت دقیق و کنترل‌شده فیلامنت یا صفحه را تأمین کنند. در دستگاه‌های CNC رومیزی، موتور گیربکس‌دار ۱۲ یا ۲۴ ولت می‌تواند جایگزین اقتصادی استپر موتور باشد، به‌ویژه اگر نیاز به گشتاور بالا در سرعت پایین باشد.

در رباتیک، از ربات‌های آموزشی ساده تا ربات‌های سرویس‌دهنده و AGV (خودروهای هدایت‌شونده خودکار)، موتور گیربکس DC نقش محرک اصلی را ایفا می‌کند. سیستم‌های قفل هوشمند، دریچه‌های برقی، گیت‌های کنترل تردد و آنتن‌های موتوری نیز از این موتورها بهره می‌برند. در حوزه پزشکی، پمپ‌های انفوزیون، تخت‌های برقی و صندلی‌های دندان‌پزشکی از موتور گیربکس DC استفاده می‌کنند، زیرا حرکت نرم و قابل‌کنترل برای راحتی بیمار ضروری است.

جدول مشخصات فنی و مقایسه مدل‌های پرفروش

قیمت و خرید موتور گیربکس DC

قیمت موتور گیربکس DC به عوامل متعددی بستگی دارد: ولتاژ، گشتاور، نوع گیربکس، جنس چرخ‌دنده (پلاستیک یا فلز)، وجود انکودر یا ترمز و برند سازنده. موتورهای مینیاتوری مانند N20 یا TT در محدوده چند صد هزار تومان قرار دارند، در حالی که موتورهای صنعتی ۲۴ ولت با گیربکس سیاره‌ای یا حلزونی ممکن است به چند میلیون تومان برسند. هنگام خرید، علاوه بر قیمت، به مشخصات فنی دقیق، گارانتی و خدمات پس از فروش توجه کنید. بررسی دیتاشیت و اطمینان از تطابق مشخصات با نیاز پروژه، از خریدهای اشتباه جلوگیری می‌کند.

راهنمای انتخاب موتور گیربکس DC

انتخاب موتور گیربکس مناسب با محاسبه گشتاور موردنیاز آغاز می‌شود. فرمول ساده این است: گشتاور (نیوتن‌متر) برابر است با جرم بار (کیلوگرم) ضرب‌در شعاع محل اعمال نیرو (متر) ضرب‌در ۹٫۸۱. پس از به‌دست‌آوردن عدد، ضریب اطمینان ۲۰ تا ۳۰ درصد اضافه کنید تا موتور در شرایط بار کامل دچار استرس نشود.

گام بعدی، تعیین سرعت دورانی مطلوب است. نسبت تبدیل گیربکس رابطه مستقیم با سرعت و گشتاور دارد؛ هر چه نسبت بالاتر باشد، سرعت کمتر و گشتاور بیشتر خواهد بود. سپس ولتاژ منبع تغذیه را در نظر بگیرید؛ اگر از باتری لیتیومی استفاده می‌کنید، ولتاژ نامی و محدوده ولتاژ موتور باید با ولتاژ باتری سازگار باشد.

در نهایت، شرایط محیطی و نوع کاربرد را ارزیابی کنید. اگر محیط پر-گرد‌وغبار یا مرطوب است، موتوری با درجه حفاظت IP65 یا بالاتر انتخاب کنید. اگر نیاز به کنترل دقیق موقعیت دارید، مدل انکودردار ضروری است. و اگر بار باید در حالت خاموش ثابت بماند، گیربکس حلزونی یا موتور مجهز به ترمز مناسب‌تر خواهد بود.

آموزش نصب، سیم‌کشی و راه‌اندازی موتور گیربکس DC

راه‌اندازی موتور گیربکس DC در ساده‌ترین حالت، اتصال دو سیم تغذیه به منبع ولتاژ است. با جابه‌جایی پلاریته، جهت چرخش عوض می‌شود. برای کنترل سرعت، از سیگنال PWM با فرکانس ۱ تا ۲۵ کیلوهرتز استفاده می‌شود؛ تغییر Duty-Cycle سیگنال، ولتاژ مؤثر روی موتور را تغییر داده و سرعت را تنظیم می‌کند.

برای موتورهای با جریان بالا (بیش از ۲ آمپر)، استفاده از درایور مناسب ضروری است. ماژول L298N برای موتورهای کوچک تا ۲ آمپر کافی است؛ اما برای موتورهای ۲۴ ولت با توان بالا، درایورهایی مانند BTS7960 یا مدل‌های صنعتی با جریان نامی ۲۰ آمپر به بالا توصیه می‌شود. هنگام سیم‌کشی، از سیم با سطح مقطع مناسب استفاده کنید و اتصالات را لحیم یا محکم پیچ کنید تا افت ولتاژ و گرمای اضافی ایجاد نشود.

در صورت مشاهده صدای غیرعادی، لرزش یا داغ‌شدن بیش از حد، ابتدا اتصالات را بررسی کنید. سپس وضعیت گریس داخل گیربکس را کنترل کنید؛ موتورهای فلزی پس از ۲۰۰ تا ۵۰۰ ساعت کار ممکن است نیاز به گریس‌کاری مجدد داشته باشند. اگر موتور انکودر دارد، سیگنال خروجی انکودر را با اسیلوسکوپ یا مولتی‌متر فرکانس‌خوان بررسی کنید تا از صحت عملکرد مطمئن شوید.

سوالات متداول درباره موتور گیربکس DC

1. آیا می‌توان موتور گیربکس ۱۲ ولت را با باتری خودرو استفاده کرد؟
   بله، ولتاژ نامی باتری خودرو ۱۲ ولت است و با این موتورها سازگاری دارد. البته هنگام روشن بودن خودرو، ولتاژ ممکن است به ۱۴ ولت برسد که باید در نظر گرفته شود.
2. تفاوت گیربکس حلزونی و سیاره‌ای چیست؟
   گیربکس حلزونی خاصیت خودقفلی دارد و برای سیستم‌هایی که بار باید ثابت بماند مناسب است، اما راندمان پایین‌تری دارد. گیربکس سیاره‌ای راندمان و چگالی گشتاور بالاتری دارد اما خودقفل نیست.
3. موتور براشلِس بهتر است یا براش‌دار؟
   اگر عمر طولانی، راندمان بالا و نویز کم اولویت دارد، براشلِس انتخاب بهتری است. اما اگر بودجه محدود است و سادگی راه‌اندازی مهم است، موتور براش‌دار گزینه مناسبی است.
4. چگونه گشتاور موردنیاز را محاسبه کنم؟
   جرم بار (کیلوگرم) را در شعاع محل اعمال نیرو (متر) و عدد ۹٫۸۱ ضرب کنید. سپس ۲۰ تا ۳۰ درصد ضریب اطمینان اضافه کنید.
