خرید و قیمت پل دیود (Bridge Rectifier) | فروش آنلاین انواع دیود پل 1 تا 50 آمپر

ما طی دوازده سال فعالیت در حوزه قطعات الکترونیکی، سه اصل را جدی گرفته‌ایم: کنترل کیفیت چندمرحله­ای، موجودی متنوع و ارسال سریع. تمامی پل دیودها پیش از ورود به انبار با مولتی‌متر فلوک و تستر Curve Trace بررسی می­شوند، سپس با هولوگرام اختصاصی مهر می­شوند. فرایند سفارش نیز ساده است: انتخاب کالا، ثبت تعداد، پرداخت آنلاین یا کارت‌به‌کارت و نهایتاً تحویل در تهران همان‌روز و دیگر شهرها ۴۸ ساعته. تولیدکنندگان و تعمیرکاران برای خرید عمده می‌توانند مستقیماً با بخش فروش تماس بگیرند و پیش­فاکتور دریافت کنند.

قیمت پل دیود — جدول به‌روز و لحظه‌ای

جدول زیر بخشی از موجودی پرتکرار است؛ برای استعلام سایر پارت‌ها کافی است با واحد فروش در ارتباط باشید.

انواع پل دیود از نظر جریان، ولتاژ و تکنولوژی

از دید جریان خروجی، چهار رده اصلی داریم: 1 آمپر برای شارژرهای کوچک و بردهای IoT؛ رده 2 تا 4 آمپر جهت آداپتورهای رومیزی 12 تا 24 ولت؛ رده 6 تا 10 آمپر برای منابع تغذیه صنعتی میان­توان و درایور LED؛ و نهایتاً رده 25 تا 50 آمپر که در UPS، اینورتر جوشکاری و سامانه‌های خورشیدی کاربرد دارد.
در انتخاب ولتاژ برگشتی (VRRM) نیز قاعده‌ای ساده وجود دارد: عدد ولتاژ باید حداقل دو برابر ولتاژ اوج AC باشد. برای مثال در ورودی 220 ولت (حدود 311 ولت اوج)، استفاده از پل دیود 600 تا 800 ولت امن است.
از نظر تکنولوژی، دیودهای سیلیکونی استاندارد اقتصادی‌اند، شاتکی‌ها افت ولتاژ کمتری دارند و مناسب ولتاژهای پایین‌اند، و فست‌ریکاوری‌ها برای منابع سوئیچینگ فرکانس بالا ترجیح داده می‌شوند. در نهایت باید به پکیج نیز دقت کرد: MB6S و MB10S در ابعاد SMD، KBP و KBU برای مونتاژ DIP و KBPC یا GBJ برای جریان‌های بالا و نصب روی هیت‌سینک.

برندها و پارت‌نامبرهای پرفروش پل دیود

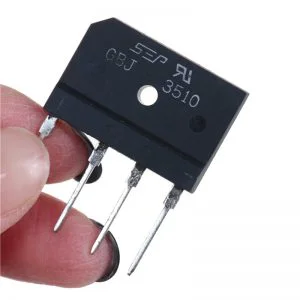

سه برند اصلی ویشِی، HY Electronic و Taiwan Semiconductor بیش از 60٪ بازار را در اختیار دارند. پارت‌نامبرهایی مانند KBPC5010، MB6S، KBL406، KBU810 و GBJ3510، به دلیل موجودی بالا و سابقه عملکرد مطمئن، پرتقاضاترین گزینه‌ها محسوب می‌شوند. واحد فنی ما در صورت نیاز به معادل­یابی، جدول Cross Reference داخلی را در اختیار مهندسان می‌گذارد تا جایگزین مناسب بدون تغییر در طراحی انتخاب شود.

کاربردهای پل دیود در صنعت و الکترونیک

پل دیود تقریباً در هر مدار تبدیل AC به DC دیده می‌شود: منابع تغذیه سوئیچینگ، شارژرهای باتری و UPS، درایورهای LED، اینورترهای جوش، سیستم­های خورشیدی و درایور موتورهای DC. در منابع تغذیه 24 ولت خورشیدی، انتخاب پل دیود با جریان اوج سه برابر جریان نامی باتری، عمر سیستم را به‌طور محسوسی افزایش می‌دهد.

راهنمای انتخاب پل دیود مناسب پروژه شما

ابتدا جریان متوسط مصرف‌کننده را محاسبه کنید و آن را در ضریب اطمینان 1.3 ضرب کنید تا به IF(AV) برسید. سپس جریان ضربه‌ای (IFSM) باید دست‌کم ده برابر جریان پیک راه­اندازی باشد. حرارت مهم‌ترین عامل خرابی است؛ بنابراین برای رده 10 آمپر به بالا، پکیج‌های فلزی GBJ یا KBPC را روی هیت­سینک 4 تا 6 درجه سانتی‌گراد بر وات ببندید. در منابع فرکانس بالا، شاتکی یا فست­ریکاوری، افت ولتاژ و تلفات سوئیچینگ را کم می‌کند.

پرسش‌های متداول درباره پل دیود (FAQ)

1. پل دیود چیست و چه وظیفه‌ای دارد؟
   در ساده‌ترین توضیح، چهار دیود در آرایش تمام‌موج است که ولتاژ AC را به DC پالسی تبدیل می‌کند.
2. چرا پل دیود داغ می‌شود؟
   علت اصلی افت ولتاژ در دیودها و جریان بالای مدار است؛ استفاده از هیت­سینک و مسیر مسی پهن روی برد حرارت را کاهش می‌دهد.
3. نشانه‌های خرابی چیست؟
   قطع کامل خروجی، سوختن فیوز و داغ شدن غیرعادی قطعه.
4. از کجا پل دیود اصلی تهیه کنیم؟
   خرید از توزیع­کننده دارای ضمانت اصالت و هولوگرام، مطمئن­ترین راه است.

دانلود دیتاشیت و منابع فنی (Datasheet Library)

مزایای خرید پل دیود از «فروشگاه X» نسبت به رقبا

اصالت کالا، ارسال همان‌روز برای تهران، پشتیبانی مهندسی و تخفیف پلکانی برای خریدهای بزرگ، چهار ستون ارزش افزوده ماست. کافی است با شماره 021-9123456 تماس بگیرید؛ کارشناسان فنی آماده پاسخگویی‌اند.

همین حالا سفارش دهید

با ثبت سفارش آنلاین یا تماس تلفنی، پل دیود موردنیاز خود را بدون اتلاف وقت تهیه کنید و پروژه‌تان را با خیال راحت پیش ببرید.
