خازن سرامیکی یکی از پرکاربردترین و محبوب‌ترین قطعات الکترونیکی است که در تقریباً تمام مدارات الکترونیکی مدرن از تلویزیون و کامپیوتر گرفته تا شارژر موبایل و دستگاه‌های صنعتی استفاده می‌شود. این خازن‌ها به دلیل قیمت مناسب، سایز کوچک، دوام بالا و عدم وجود قطبیت، انتخاب اول طراحان مدارات الکترونیک هستند.

خازن عدسی یا Disc Ceramic Capacitor نوعی از خازن سرامیکی است که به دلیل شکل صفحه‌ای و گرد خود این نام را گرفته است. این خازن‌ها معمولاً با دو سیم (THT) و در ظرفیت‌های مختلف از چند پیکوفاراد تا چند میکروفاراد تولید می‌شوند و در مدارات مختلف به عنوان فیلتر، باینس، کوپلینگ و دیکوپلینگ استفاده می‌شوند.

خازن عدسی (Disc Ceramic Capacitor) و ویژگی‌های آن

خازن عدسی یک خازن غیرقطبی است که از دو صفحه فلزی با یک لایه دی‌الکتریک سرامیکی در بین آن‌ها تشکیل شده است. این ساختار ساده باعث شده تا این خازن‌ها بتوانند در فرکانس‌های بالا عملکرد خوبی داشته باشند و ESR (مقاومت سری معادل) پایینی را ارائه دهند.

ساختار و نحوه کار خازن عدسی

ساختار خازن عدسی از یک دیسک سرامیکی با ضخامت معمولاً کمتر از یک میلی‌متر تشکیل شده که دو طرف آن با لایه نازکی از فلز (معمولاً نقره) پوشش داده شده است. دو سیم مسی به این لایه‌های فلزی متصل شده و سپس کل مجموعه با یک پوشش محافظ اپوکسی یا رزین پوشش داده می‌شود تا در برابر رطوبت و آلودگی مقاوم باشد.

نحوه کار خازن عدسی مانند سایر خازن‌ها بر اساس ذخیره انرژی الکتریکی در میدان الکتریکی بین دو صفحه است. وقتی ولتاژ به دو سر خازن اعمال می‌شود، بار الکتریکی روی صفحات ذخیره شده و هنگامی که ولتاژ کاهش یابد، خازن این انرژی را آزاد می‌کند.

کاربردهای اصلی خازن عدسی در مدارات الکترونیکی

خازن‌های عدسی در طیف گسترده‌ای از کاربردها استفاده می‌شوند. یکی از رایج‌ترین کاربردها، فیلتر کردن نویز منبع تغذیه است. خازن 104 که محبوب‌ترین مقدار است، معمولاً به عنوان خازن باینس یا دیکوپلینگ در کنار IC‌ها و میکروکنترلرها استفاده می‌شود و وظیفه حذف نویزهای فرکانس بالا از خط تغذیه را بر عهده دارد.

در مدارات تایمر مثل 555 یا مدارات نوسان‌ساز، خازن عدسی نقش کلیدی در تعیین زمان یا فرکانس دارد. مقدار دقیق ظرفیت خازن مستقیماً بر روی خروجی مدار تأثیرگذار است. در آمپلی‌فایرهای صوتی و مدارات تقویت‌کننده نیز خازن عدسی برای کوپلینگ سیگنال AC و مسدود کردن DC استفاده می‌شود، به این ترتیب سیگنال صوتی از یک مرحله به مرحله بعد منتقل می‌شود اما ولتاژ DC مرحله قبل تأثیری بر مرحله بعد نمی‌گذارد.

خازن‌های عدسی ولتاژ بالا که به عنوان Safety Capacitor شناخته می‌شوند، در ورودی منابع تغذیه برای حذف تداخلات الکترومغناطیسی استفاده می‌شوند و نقش مهمی در ایمنی دستگاه‌های الکترونیکی دارند. همچنین به دلیل ESR پایین، این خازن‌ها گزینه مناسبی برای مدارات رادیویی، مدارات فرکانس بالا و کاربردهای RF هستند.

مزایا و معایب خازن عدسی

خازن عدسی مزایای قابل توجهی دارد که آن را به یکی از محبوب‌ترین قطعات الکترونیکی تبدیل کرده است. قیمت بسیار مناسب این خازن‌ها نسبت به سایر انواع مثل تانتالیوم یا فیلمی، باعث شده در تولیدات انبوه گزینه اول باشند. سایز کوچک و مناسب برای مدارات فشرده، امکان استفاده از تعداد زیادی خازن در یک برد کوچک را فراهم می‌کند. از آنجا که این خازن‌ها بدون قطبیت هستند، می‌توانند در هر جهتی نصب شوند که کار طراح و تولیدکننده را آسان می‌کند.

مقاومت سری معادل پایین این خازن‌ها آن‌ها را برای کار در فرکانس‌های بالا مناسب می‌سازد و عمر طولانی و پایداری زیاد خازن‌های سرامیکی باعث می‌شود دستگاه‌هایی که از آن‌ها استفاده می‌کنند، قابلیت اطمینان بالایی داشته باشند. همچنین مقاومت خوب در برابر دما و رطوبت این خازن‌ها را برای کار در شرایط مختلف محیطی مناسب می‌کند.

با وجود تمام این مزایا، خازن عدسی محدودیت‌هایی نیز دارد. ظرفیت این خازن‌ها نسبت به خازن‌های الکترولیتی محدود است و نمی‌توان در همان سایز، ظرفیت‌های بالای چند میکروفاراد را به دست آورد. در خازن‌های کلاس 2 که ظرفیت حجمی بالاتری دارند، تغییرات ظرفیت با تغییر دما قابل توجه است و ممکن است در کاربردهای حساس مشکل‌ساز شود. شکنندگی و حساسیت به ضربه مکانیکی نیز از دیگر معایب این خازن‌هاست. در برخی انواع ممکن است اثر میکروفونی رخ دهد، یعنی ارتعاشات مکانیکی باعث تولید نویز الکتریکی شوند.

خازن سرامیکی (Ceramic Capacitor) و انواع آن

خازن سرامیکی یک اصطلاح کلی است که شامل انواع مختلفی از خازن‌ها می‌شود که همگی از مواد سرامیکی به عنوان دی‌الکتریک استفاده می‌کنند. دو نوع اصلی عبارتند از خازن عدسی (Disc) و خازن MLCC (Multi-Layer Ceramic Capacitor).

تفاوت خازن عدسی و خازن سرامیکی چند لایه (MLCC)

خازن عدسی معمولاً از یک یا چند لایه سرامیک تشکیل شده و با دو سیم (THT) برای نصب در بردهای سوراخ‌دار طراحی شده است. این نوع خازن‌ها معمولاً در ظرفیت‌های پایین‌تر تا متوسط که از چند پیکوفاراد تا یک میکروفاراد متغیر است، در دسترس هستند و در کاربردهای عمومی مورد استفاده قرار می‌گیرند.

از طرف دیگر، خازن‌های MLCC که اکثراً به صورت SMD هستند، از تعداد زیادی لایه سرامیکی و فلزی که به صورت ساندویچی روی هم قرار گرفته‌اند، ساخته می‌شوند. این ساختار پیچیده‌تر امکان دستیابی به ظرفیت‌های بالاتر که می‌تواند تا صدها میکروفاراد نیز برسد، در سایزهای بسیار کوچک را فراهم می‌کند.

تفاوت اصلی در این است که MLCC‌ها معمولاً ظرفیت بیشتر، سایز کوچک‌تر و قیمت بالاتری نسبت به خازن‌های عدسی معمولی دارند و برای مدارات SMD و تولید انبوه مناسب‌تر هستند. در خطوط تولید مدرن که از دستگاه‌های نصب خودکار استفاده می‌شود، MLCC‌ها سرعت و کارایی بالاتری دارند. با این حال، برای تعمیرات، پروتوتایپ‌سازی و پروژه‌های کوچک، خازن‌های عدسی THT همچنان محبوب هستند چون جایگزینی و تست آن‌ها آسان‌تر است.

کلاس‌های مختلف دی‌الکتریک (Class 1 و Class 2)

خازن‌های سرامیکی بر اساس نوع دی‌الکتریک مورد استفاده به دو کلاس اصلی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای مخصوص به خود را دارند.

خازن‌های کلاس 1 از دی‌الکتریک‌های پارا الکتریک مانند تیتانات کلسیم، نئودیمیوم و ساماریوم استفاده می‌کنند. ویژگی برجسته این خازن‌ها ثبات بسیار بالای ظرفیت در برابر تغییرات دما، ولتاژ و زمان است. خازن‌های C0G که با نام NP0 نیز شناخته می‌شوند، مشهورترین نوع کلاس 1 هستند و ضریب دمایی تقریباً صفر دارند. این یعنی ظرفیت این خازن‌ها حتی با تغییرات وسیع دما تقریباً ثابت می‌ماند. به همین دلیل برای کاربردهای حساس و دقیق مثل فیلترهای دقیق، نوسان‌سازهای با ثبات فرکانسی بالا و مدارات تنظیم فرکانس استفاده می‌شوند.

خازن‌های کلاس 2 از دی‌الکتریک‌های فرو الکتریک مانند تیتانات باریم استفاده می‌کنند. مزیت اصلی آن‌ها ظرفیت حجمی بسیار بالاتر است، به این معنی که در همان سایز فیزیکی می‌توان ظرفیت چندین برابر بیشتری نسبت به کلاس 1 داشت. اما این ظرفیت با تغییر دما، ولتاژ اعمالی و حتی زمان تغییر می‌کند. انواع X7R، X5R، Y5V و Z5U از این دسته هستند و هر کدام میزان تغییرات و محدوده دمایی متفاوتی دارند.

برای کاربردهای عمومی مثل فیلتر کردن نویز منبع تغذیه، باینس IC‌ها و کوپلینگ‌های ساده، خازن‌های کلاس 2 کاملاً مناسب هستند و هزینه کمتری دارند. اما برای کاربردهای حساس که در آن‌ها ظرفیت دقیق اهمیت دارد، حتماً باید از کلاس 1 استفاده کرد. در واقع انتخاب بین این دو کلاس به نوع کاربرد بستگی دارد و طراح باید تعادل بین دقت، ظرفیت و هزینه را در نظر بگیرد.

خازن سرامیکی X7R، C0G، Y5V چیست؟

این کدها که روی خازن‌ها چاپ می‌شوند، نشان‌دهنده نوع دی‌الکتریک و مشخصات دمایی خازن هستند و درک آن‌ها برای انتخاب صحیح خازن ضروری است.

خازن C0G که با نام NP0 نیز شناخته می‌شود، از کلاس 1 است و ضریب دمایی آن 0±30 ppm/°C است که تقریباً صفر محسوب می‌شود. تغییرات ظرفیت این خازن در محدوده دمایی منفی 55 تا مثبت 125 درجه سانتی‌گراد کمتر از 0.3 درصد است. این پایداری استثنایی باعث شده این خازن‌ها برای مدارات دقیق، فیلترهای رادیویی، نوسان‌سازهای کریستالی و مدارات RF استفاده شوند. البته قیمت این خازن‌ها بالاتر از سایر انواع است.

خازن X7R از کلاس 2 است و محبوب‌ترین نوع برای کاربردهای عمومی محسوب می‌شود. این خازن در محدوده دمایی منفی 55 تا مثبت 125 درجه، تغییرات ظرفیت تا 15 درصد مثبت یا منفی را دارد. این میزان تغییرات برای اکثر کاربردهای فیلتر و باینس قابل قبول است و قیمت متوسط و مناسبی دارد. تعادل خوب بین پایداری و ظرفیت حجمی باعث شده X7R انتخاب استاندارد برای بسیاری از طراحان باشد.

خازن X5R نیز از کلاس 2 است اما محدوده دمایی کمتری دارد که از منفی 55 تا مثبت 85 درجه است. تغییرات ظرفیت همچنان 15 درصد است اما به دلیل دمای بیشینه کمتر، ظرفیت حجمی بالاتری نسبت به X7R دارد. برای دستگاه‌هایی که در محیط با دمای کنترل‌شده کار می‌کنند، X5R می‌تواند گزینه مناسبی باشد.

خازن Y5V بیشترین ظرفیت حجمی را در بین خازن‌های سرامیکی دارد اما با قیمت از دست دادن پایداری. این خازن تغییرات ظرفیت از 22 درصد مثبت تا 82 درصد منفی را دارد که بسیار زیاد است. این یعنی یک خازن 100 نانوفاراد Y5V ممکن است در شرایط مختلف دما و ولتاژ، ظرفیتی بین 18 تا 122 نانوفاراد داشته باشد. با این حال، قیمت پایین و ظرفیت بالا آن را برای کاربردهای غیرحساس که فقط ظرفیت کلی مهم است مناسب می‌کند.

انتخاب صحیح نوع دی‌الکتریک بسیار مهم است. برای اکثر کاربردهای باینس و فیلتر ساده، X7R بهترین انتخاب است چون قیمت مناسب و عملکرد قابل اعتمادی دارد. برای مدارات دقیق مثل فیلترهای اکتیو، نوسان‌سازها و مدارات زمان‌بندی حتماً از C0G استفاده کنید. از Y5V و Z5U فقط در جاهایی استفاده کنید که تنها نیاز به ظرفیت بالاست و تغییرات آن مهم نیست، مثلاً در فیلترهای سطح پایین ورودی که چند خازن موازی استفاده می‌شود.

انواع خازن سرامیکی بر اساس ساختار و پکیج

خازن‌های سرامیکی در اشکال، سایزها و پکیج‌های مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند و انتخاب صحیح پکیج می‌تواند تأثیر زیادی بر عملکرد نهایی مدار و هزینه تولید داشته باشد.

خازن عدسی THT (Through Hole) – خازن دیسکی سوراخ دار

خازن عدسی THT همان خازن سنتی با دو سیم است که از طریق سوراخ‌های برد عبور کرده و از پشت برد لحیم می‌شود. این نوع خازن‌ها به دلیل سهولت جایگزینی، مقاومت مکانیکی بالاتر و قیمت پایین هنوز بسیار محبوب هستند و در تعمیرات، پروتوتایپ‌سازی و تولیدات کوچک استفاده گسترده دارند.

خازن عدسی 2.5mm و 5mm پیچ

فاصله بین دو پایه خازن که به آن Pitch گفته می‌شود، یکی از مشخصات مهم است که بر اساس سایز برد و تراکم قطعات انتخاب می‌شود. پیچ 2.5 میلی‌متر برای خازن‌های کوچک‌تر با ظرفیت کمتر که معمولاً تا 100 نانوفاراد هستند، استفاده می‌شود و برای مدارات فشرده‌تر که فضای محدودی دارند مناسب است.

پیچ 5 میلی‌متر استانداردترین سایز است که برای اکثر خازن‌های عدسی استفاده می‌شود. این سایز فضای کافی برای خازن‌هایی با ظرفیت و ولتاژ بالاتر فراهم می‌کند و در عین حال استفاده بهینه از فضای برد را ممکن می‌سازد. بیشتر خازن‌های 104، 103 و 102 با این پیچ تولید می‌شوند.

پیچ 7.5 میلی‌متر و 10 میلی‌متر برای خازن‌های ولتاژ بالا و ظرفیت بیشتر که سایز فیزیکی بزرگ‌تری دارند، استفاده می‌شود. این خازن‌ها معمولاً در منابع تغذیه، دستگاه‌های صنعتی و کاربردهای قدرت به کار می‌روند. انتخاب پیچ صحیح در طراحی PCB اهمیت دارد چون تغییر آن بعد از ساخت برد امکان‌پذیر نیست.

خازن عدسی کد 104، 103، 102 (پرکاربردترین‌ها)

نحوه خواندن کد خازن‌های عدسی بسیار ساده و استاندارد است. دو رقم اول عدد پایه را نشان می‌دهند و رقم سوم تعداد صفرهایی است که باید به عدد پایه اضافه کرد. نتیجه نهایی همیشه به پیکوفاراد است.

خازن 104 محبوب‌ترین و پرکاربردترین خازن الکترونیکی در جهان است. کد 104 به معنی 10 ضربدر ده به توان 4 است که برابر 100,000 پیکوفاراد یا 100 نانوفاراد یا 0.1 میکروفاراد می‌شود. این خازن در تقریباً تمام مدارات دیجیتال به عنوان خازن باینس یا دیکوپلینگ استفاده می‌شود. در کنار هر IC، میکروکنترلر، حافظه یا تراشه دیجیتال معمولاً یک یا چند خازن 104 وجود دارد که وظیفه فیلتر کردن نویزهای فرکانس بالا و پایدارسازی ولتاژ تغذیه را بر عهده دارند. قیمت این خازن بسیار مناسب است و معمولاً کمتر از 500 تومان برای نمونه‌های معمولی است.

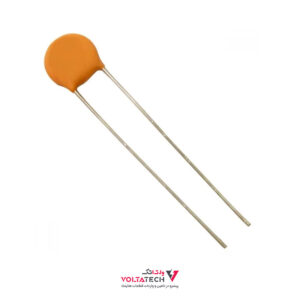

خازن 103 یعنی 10 ضربدر ده به توان 3 که برابر 10,000 پیکوفاراد یا 10 نانوفاراد یا 0.01 میکروفاراد است. این خازن در فیلترها و مدارات کوپلینگ استفاده می‌شود و برای فرکانس‌های بالاتر از 104 مناسب است. در مدارات صوتی، فیلترهای پاسیو و برخی مدارات تایمر کاربرد دارد.

خازن 102 برابر 10 ضربدر ده به توان 2 یعنی 1,000 پیکوفاراد یا 1 نانوفاراد یا 0.001 میکروفاراد است. این خازن برای مدارات فرکانس بالا، فیلترهای RF و مدارات نوسان‌ساز استفاده می‌شود. ظرفیت کم آن باعث می‌شود در فرکانس‌های بالا امپدانس پایینی داشته باشد.

علاوه بر این سه مقدار رایج، کدهای دیگری نیز وجود دارد که هر کدام کاربردهای خاص خود را دارند. خازن 101 که برابر 100 پیکوفاراد است، خازن 221 برابر 220 پیکوفاراد، خازن 471 برابر 470 پیکوفاراد، خازن 105 برابر 1 میکروفاراد، خازن 224 برابر 220 نانوفاراد و خازن 473 برابر 47 نانوفاراد هستند. هر کدام از این مقادیر برای کاربردهای خاصی مثل فیلترها، تایمرها یا مدارات تنظیم فرکانس انتخاب می‌شوند.

خازن عدسی 50 ولت، 100 ولت، 250 ولت

ولتاژ کاری یا Working Voltage یکی از مهم‌ترین پارامترهای انتخاب خازن است که نباید نادیده گرفته شود. این عدد نشان می‌دهد خازن تا چه ولتاژی می‌تواند به طور مداوم کار کند بدون اینکه خراب شود.

خازن عدسی 50 ولت برای مدارات دیجیتال با تغذیه 5 ولت، 12 ولت یا 24 ولت مناسب است. این خازن‌ها سایز کوچک‌تر و قیمت پایین‌تری نسبت به ولتاژهای بالاتر دارند. در مدارات میکروکنترلر، آردوینو، رزبری پای و سایر مدارات دیجیتال معمولی این نوع خازن استفاده می‌شود. رنگ این خازن‌ها معمولاً زرد یا نارنجی است اما این رنگ‌ها استاندارد نیستند و ممکن است بین سازندگان مختلف متفاوت باشند.

خازن عدسی 100 ولت استاندارد برای اکثر کاربردها محسوب می‌شود و تعادل خوبی بین سایز، قیمت و امنیت دارد. این خازن برای مدارات تا 48 ولت با ضریب اطمینان کافی مناسب است و در تجهیزات صنعتی، اتوماسیون و مدارات قدرت کاربرد زیادی دارد.

خازن عدسی 250 ولت و 400 ولت برای ورودی منابع تغذیه AC/DC و فیلتر خطوط 220 ولت استفاده می‌شود. این خازن‌ها باید بتوانند ولتاژ‌های پیک شبکه برق را که می‌تواند تا 310 ولت برسد، تحمل کنند. رنگ معمول این خازن‌ها آبی یا سبز است. در طراحی منابع تغذیه، فیلترهای EMI و مدارات حفاظتی این خازن‌ها نقش مهمی دارند.

نکته ایمنی بسیار مهم این است که همیشه باید خازنی با ولتاژ حداقل دو برابر ولتاژ کاری مدار انتخاب کنید تا ضریب اطمینان کافی وجود داشته باشد. به عنوان مثال برای یک مدار 12 ولتی، خازن 25 ولتی از نظر فنی کافی است اما استفاده از خازن 50 ولت ایمن‌تر است و احتمال خرابی در اثر اضافه ولتاژهای ناگهانی را کاهش می‌دهد. در سیستم‌های حساس و صنعتی حتی ضریب اطمینان سه برابر توصیه می‌شود.

خازن سرامیکی SMD (Surface Mount) – خازن چیپی

خازن‌های SMD نسل جدید خازن‌های سرامیکی هستند که بدون سیم و مستقیماً روی سطح برد لحیم می‌شوند. این خازن‌ها برای تولید انبوه، مدارات کوچک و تکنولوژی مدرن طراحی شده‌اند و در تمام دستگاه‌های الکترونیکی مدرن از تلفن همراه تا لپ‌تاپ استفاده می‌شوند.

پکیج‌های 0402، 0603، 0805، 1206

اعداد پکیج نشان‌دهنده ابعاد خازن به اینچ هستند و هر سایز برای کاربردهای خاصی طراحی شده است. پکیج 0402 که ابعاد فیزیکی آن 1.0 میلی‌متر در 0.5 میلی‌متر است، کوچک‌ترین سایز معمول محسوب می‌شود. این خازن‌ها در تلفن همراه، تبلت و مدارات فوق فشرده استفاده می‌شوند. نصب این خازن‌ها با دست بسیار سخت است و نیاز به تجهیزات و مهارت خاصی دارد. ظرفیت این خازن‌ها معمولاً محدود به 10 نانوفاراد است.

پکیج 0603 با ابعاد 1.6 میلی‌متر در 0.8 میلی‌متر در الکترونیک مصرفی متداول است. این سایز با مهارت و ابزار مناسب قابل نصب با دست است و ظرفیت آن می‌تواند تا 100 نانوفاراد برسد. در بسیاری از دستگاه‌های الکترونیکی خانگی این پکیج استفاده می‌شود.

پکیج 0805 با ابعاد 2.0 میلی‌متر در 1.25 میلی‌متر محبوب‌ترین سایز برای کارهای پروتوتایپ و پروژه‌های DIY است. این خازن به راحتی با دست و هویه معمولی قابل لحیم است و ظرفیت آن می‌تواند تا 1 میکروفاراد برسد. بسیاری از هابی‌کاران و دانشجویان برای پروژه‌های خود از این سایز استفاده می‌کنند چون تعادل خوبی بین سایز کوچک و قابلیت کار با دست دارد.

پکیج 1206 با ابعاد 3.2 میلی‌متر در 1.6 میلی‌متر بزرگ‌تر و راحت‌تر برای کار با دست است. ظرفیت این خازن می‌تواند تا 10 میکروفاراد برسد و می‌تواند جریان بالاتری را تحمل کند. در منابع تغذیه، مدارات قدرت و کاربردهایی که نیاز به جریان بالاتر است، این پکیج استفاده می‌شود.

سایزهای بزرگتر مثل 1210، 1812 و 2220 برای ظرفیت‌ها و ولتاژهای بالاتر استفاده می‌شوند و معمولاً در کاربردهای تخصصی و صنعتی به کار می‌روند.

خازن سرامیکی SMD برای مدارات چاپی

استفاده از خازن SMD در مدارات چاپی مزایای قابل توجهی دارد که آن را به انتخاب اصلی در تولید مدرن تبدیل کرده است. صرفه‌جویی در فضا یکی از مهم‌ترین مزایاست. به دلیل عدم نیاز به سوراخ و امکان نصب در دو طرف برد، می‌توان چگالی بسیار بالاتری از قطعات را در همان فضا جای داد. این امر به ویژه در دستگاه‌های قابل حمل مثل موبایل و ساعت‌های هوشمند که فضا بسیار محدود است، اهمیت زیادی دارد.

اندوکتانس پارازیتی پایین‌تر یکی دیگر از مزایای مهم است. به دلیل کوتاه‌تر بودن مسیر جریان و نبود سیم‌های بلند، اندوکتانس پارازیتی بسیار کمتر از خازن‌های THT است که باعث عملکرد بهتر در فرکانس‌های بالا می‌شود. در مدارات فرکانس بالا، مخابراتی و RF این مزیت بسیار مهم است.

مناسب بودن برای تولید انبوه از دیگر ویژگی‌های کلیدی است. نصب اتوماتیک با دستگاه‌های Pick and Place بسیار سریع‌تر، دقیق‌تر و ارزان‌تر از نصب THT است. در خطوط تولید مدرن می‌توان هزاران قطعه SMD را در ساعت نصب کرد که سرعت تولید را چندین برابر می‌کند.

قیمت کمتر در تولید انبوه نیز مزیت قابل توجهی است. هزینه نصب، تست و حتی هزینه خود قطعه در مقادیر زیاد کمتر از THT است. همچنین عملکرد حرارتی بهتری دارند چون اتصال مستقیم به برد امکان انتقال حرارت بهتر را فراهم می‌کند و در کاربردهایی که خازن جریان زیادی می‌کشد، این مهم است.

خازن MLCC چند لایه سرامیکی

خازن‌های MLCC که مخفف Multi-Layer Ceramic Capacitor است، پیشرفته‌ترین و پیچیده‌ترین نوع خازن سرامیکی هستند که معمولاً به صورت SMD تولید می‌شوند و امکانات فوق‌العاده‌ای را ارائه می‌دهند.

ساختار MLCC بسیار پیچیده است. این خازن‌ها از صدها و حتی هزاران لایه سرامیکی بسیار نازک که ضخامت هر لایه کمتر از یک میکرون است و لایه‌های فلزی که به صورت متناوب روی هم چیده شده‌اند، ساخته می‌شوند. این لایه‌ها به صورت موازی به هم متصل می‌شوند و در نتیجه ظرفیت کل برابر جمع ظرفیت تمام لایه‌هاست. این ساختار امکان دستیابی به ظرفیت بسیار بالا که می‌تواند تا 1000 میکروفاراد در پکیج‌های بزرگ برسد، در سایز کوچک را فراهم می‌کند.

مزایای MLCC شامل ظرفیت بسیار بالا در سایز کوچک، مقاومت سری معادل و اندوکتانس سری معادل بسیار پایین که معمولاً کمتر از چند میلی‌اهم است، فرکانس کاری بسیار بالا که می‌تواند تا فرکانس‌های گیگاهرتزی برسد، پایداری خوب نسبت به زمان و شرایط محیطی و عمر طولانی که می‌تواند بیش از 20 سال باشد، می‌باشند.

کاربردهای MLCC بسیار گسترده است. در مدارات دیجیتال پرسرعت مثل پردازنده‌های کامپیوتر، کارت‌های گرافیک و تراشه‌های مخابراتی برای باینس و دیکوپلینگ استفاده می‌شوند. در این کاربردها ESR پایین بسیار مهم است. در منابع تغذیه سوئیچینگ به عنوان فیلتر ورودی و خروجی به کار می‌روند و می‌توانند جایگزین خازن‌های تانتالیوم و حتی برخی خازن‌های الکترولیتی شوند. در مدارات RF و مخابراتی به دلیل عملکرد عالی در فرکانس بالا استفاده گسترده دارند.

با این حال MLCC محدودیت‌هایی نیز دارد. قیمت بالاتر از خازن‌های عدسی معمولی یکی از محدودیت‌هاست، به خصوص برای ظرفیت‌های بالا. حساسیت به استرس مکانیکی مشکل دیگری است که خازن‌های MLCC ممکن است در اثر خم شدن یا لرزش برد ترک بخورند و خراب شوند، به همین دلیل در طراحی PCB باید فاصله مناسبی از لبه برد و محل‌های تنش مکانیکی رعایت شود. اثر میکروفونی در برخی کاربردهای حساس به صدا مثل تجهیزات صوتی حرفه‌ای می‌تواند مشکل‌ساز باشد. اما مهم‌ترین محدودیت تغییرات ظرفیت با ولتاژ DC است که به آن DC Bias Effect گفته می‌شود.

در خازن‌های MLCC کلاس 2، ظرفیت واقعی با اعمال ولتاژ DC به طور قابل توجهی کاهش می‌یابد. به عنوان مثال یک خازن 10 میکروفاراد 10 ولت ممکن است در ولتاژ کاری 5 ولت فقط 6 تا 7 میکروفاراد ظرفیت واقعی داشته باشد. این یعنی 30 تا 40 درصد کاهش ظرفیت! این اثر در خازن‌های با ولتاژ پایین‌تر و ظرفیت بالاتر شدیدتر است. راه حل این است که همیشه دیتاشیت را چک کنید و خازنی با ولتاژ 2 تا 3 برابر ولتاژ کاری انتخاب کنید تا ظرفیت واقعی نزدیک به ظرفیت نامی باشد.

خازن سرامیکی ولتاژ بالا (High Voltage)

خازن‌های سرامیکی ولتاژ بالا برای کاربردهای خاصی طراحی شده‌اند که ولتاژ کاری بالایی دارند و نیاز به عایق‌کاری قوی‌تر و حاشیه امنیت بیشتری است.

خازن عدسی 630V، 1KV، 2KV، 3KV

خازن 630 ولت در منابع تغذیه سوئیچینگ، یکسوکننده‌های ولتاژ بالا و مدارات درایور لامپ استفاده می‌شود. رنگ معمول این خازن‌ها قرمز یا آبی تیره است و قیمت آن‌ها معمولاً 2 تا 3 برابر خازن‌های 100 ولت است. این خازن‌ها می‌توانند پیک‌های ولتاژ شبکه برق را که بعد از یکسوسازی تا 310 ولت DC می‌رسد، با حاشیه امنیت کافی تحمل کنند.

خازن 1 کیلوولت برای فیلتر ورودی دستگاه‌های صنعتی، مدارات فلاش دوربین، بالاست لامپ و درایورهای LED قدرت بالا استفاده می‌شود. سایز فیزیکی این خازن‌ها معمولاً بزرگ‌تر از خازن‌های معمولی است چون ضخامت دی‌الکتریک بیشتر و فاصله عایق‌کاری بیشتری نیاز دارند. این خازن‌ها معمولاً در پکیج‌های با پیچ 7.5 میلی‌متر یا بیشتر تولید می‌شوند.

خازن 2 کیلوولت و 3 کیلوولت در دستگاه‌های اشعه ایکس، سیستم‌های لیزر، تجهیزات پزشکی، ترانسفورماتورهای ولتاژ بالا و کاربردهای آزمایشگاهی استفاده می‌شوند. رنگ این خازن‌ها اغلب سفید یا خاکستری است و سایز آن‌ها قابل توجه است. قیمت این خازن‌ها چندین برابر خازن‌های معمولی است و معمولاً به صورت سفارشی یا در فروشگاه‌های تخصصی موجود هستند.

نکات ایمنی در کار با خازن‌های ولتاژ بالا بسیار مهم است. باید فاصله ایمنی کافی از سایر قطعات و لبه‌های برد رعایت شود تا احتمال جرقه و قوس الکتریکی کاهش یابد. عایق‌کاری مناسب با استفاده از لاک محافظ یا قوطی‌های عایق ضروری است. قبل از دست زدن به مدار حتماً باید خازن‌ها کاملاً تخلیه شوند چون خازن‌های ولتاژ بالا می‌توانند شارژ خود را برای مدت طولانی حفظ کنند و خطر شوک الکتریکی جدی وجود دارد. استفاده از رزیستور تخلیه موازی با خازن توصیه می‌شود تا بعد از قطع برق، خازن به صورت خودکار تخلیه شود.

کاربرد خازن ولتاژ بالا در منابع تغذیه و پاورها

در منابع تغذیه AC/DC خازن‌های ولتاژ بالا نقش‌های حیاتی و حساسی دارند که بدون آن‌ها عملکرد صحیح و ایمن منبع تغذیه ممکن نیست. در ورودی منبع تغذیه، خازن‌های X و Y که به عنوان Safety Capacitor شناخته می‌شوند، برای فیلتر کردن نویزهای فرکانس بالا و جلوگیری از بازگشت نویز به شبکه برق استفاده می‌شوند. این خازن‌ها باید ولتاژهای پیک شبکه را تحمل کنند و در عین حال امنیت کاربر را تضمین کنند.

بعد از پل دیود در بخش یکسوساز، خازن‌های ولتاژ بالا که معمولاً 400 ولت یا بالاتر هستند، برای صاف کردن ولتاژ DC استفاده می‌شوند. در این قسمت معمولاً از خازن‌های الکترولیتی استفاده می‌شود اما خازن‌های سرامیکی کوچک‌تر به صورت موازی برای فیلتر فرکانس‌های بالا اضافه می‌شوند.

در مدارات اسنابر که در کنار کلیدهای قدرت، ترانزیستورهای MOSFET و دیودهای فست استفاده می‌شوند، خازن‌های سرامیکی ولتاژ بالا برای جذب اضافه ولتاژهای ناگهانی و محافظت از قطعات نیمه‌هادی به کار می‌روند. این خازن‌ها معمولاً با ظرفیت کم (چند نانوفاراد تا چند ده نانوفاراد) اما با ESR پایین انتخاب می‌شوند تا بتوانند سریعاً انرژی ترانزینت‌ها را جذب کنند.

خازن سرامیکی Safety – خازن ایمنی Y1، Y2، X1، X2

خازن‌های Safety دسته خاصی از خازن‌های سرامیکی هستند که طبق استانداردهای ایمنی سخت‌گیرانه بین‌المللی مثل IEC, UL, VDE و ENEC تولید و تست می‌شوند. این خازن‌ها برای کاربردهایی طراحی شده‌اند که در صورت خرابی ممکن است خطر برق گرفتگی یا آتش‌سوزی ایجاد کنند.

خازن‌های X که شامل کلاس‌های X1 و X2 هستند، بین دو خط فاز و نول یا Line to Line استفاده می‌شوند. خازن کلاس X1 می‌تواند تا ولتاژ پیک 4000 ولت را تحمل کند و برای کاربردهای صنعتی با نویز بالا مناسب است. خازن کلاس X2 که متداول‌تر است، تا ولتاژ پیک 2500 ولت را تحمل می‌کند و در اکثر منابع تغذیه مصرفی استفاده می‌شود. این خازن‌ها معمولاً آبی رنگ هستند و ظرفیت معمول آن‌ها از 100 نانوفاراد تا 1 میکروفاراد متغیر است.

خازن‌های Y که شامل کلاس‌های Y1 و Y2 هستند، بین فاز یا نول به زمین یا Line to Ground متصل می‌شوند. این مهم‌ترین خازن از نظر ایمنی است چون مستقیماً بین خط برق و بدنه فلزی دستگاه قرار دارد. خازن کلاس Y1 به عنوان عایق اصلی طراحی شده و جریان نشتی کمتری دارد. خازن کلاس Y2 که متداول‌تر است، به عنوان عایق اضافی طراحی شده و جریان نشتی کمی بیشتری دارد اما هنوز در محدوده ایمن است. این خازن‌ها معمولاً آبی یا نارنجی رنگ هستند و ظرفیت آن‌ها محدود است، معمولاً از 1 نانوفاراد تا 10 نانوفاراد، به دلیل محدودیت جریان نشتی که استانداردها تعیین کرده‌اند.

چرا خازن Safety مهم است؟ فرض کنید یک خازن معمولی در ورودی منبع تغذیه بین فاز و بدنه استفاده شده باشد. اگر این خازن خراب شود و شورت کند، ولتاژ 220 ولت مستقیماً به بدنه فلزی دستگاه می‌رسد و هر کسی که دستگاه را لمس کند، برق می‌گیرد. خازن‌های Safety به گونه‌ای طراحی شده‌اند که در صورت خرابی به صورت Open Circuit می‌شوند نه Short Circuit، یعنی قطع می‌شوند و ولتاژ به بدنه نمی‌رسد.

علامت‌گذاری روی خازن Safety شامل اطلاعات مهمی است که باید قبل از استفاده چک شود. معمولاً کلاس خازن مثل X2 یا Y2، ولتاژ مثل 250VAC و گواهینامه‌های ایمنی مثل UL، VDE یا ENEC روی بدنه خازن چاپ شده است. فقط از خازن‌هایی استفاده کنید که این علامت‌ها را دارند، چون خازن‌های بدون گواهی ممکن است تست‌های لازم را نگذرانده باشند و در شرایط خاص خطرناک باشند.

خازن سرامیکی ظرفیت بالا (High Capacitance)

با پیشرفت تکنولوژی MLCC، امروزه خازن‌های سرامیکی با ظرفیت بسیار بالا تولید می‌شوند که در برخی کاربردها می‌توانند جایگزین خازن‌های الکترولیتی شوند و مزایای قابل توجهی ارائه دهند.

خازن سرامیکی 1µF، 10µF، 22µF

خازن 1 میکروفاراد که با کد 105 نمایش داده می‌شود، مرز بین خازن‌های کوچک و بزرگ محسوب می‌شود. این خازن کاربرد گسترده‌ای در باینس و فیلتر دارد و هم به صورت THT و هم به صورت SMD موجود است. قیمت آن نسبت به ظرفیت مناسب است و در بسیاری از کاربردها به عنوان استاندارد استفاده می‌شود.

خازن 10 میکروفاراد معمولاً به صورت MLCC تولید می‌شود و در سال‌های اخیر به عنوان جایگزین خازن‌های تانتالیوم در بسیاری از کاربردها استفاده شده است. مزیت اصلی آن نسبت به تانتالیوم این است که بدون قطبیت است، ESR پایین‌تری دارد و خطر انفجار ندارد. این خازن در فیلتر منابع تغذیه سوئیچینگ، بافر انرژی در مدارات دیجیتال و کاربردهای صوتی استفاده می‌شود.

خازن 22 میکروفاراد و بالاتر محدود به خازن‌های MLCC پیشرفته است که معمولاً با تکنولوژی‌های خاص تولید می‌شوند. این خازن‌ها قیمت بالاتری دارند و ولتاژ کاری آن‌ها معمولاً محدود است، از 6.3 ولت تا 50 ولت. در تلفن‌های همراه، لپ‌تاپ‌ها، تبلت‌ها و دستگاه‌های قابل حمل که فضا بسیار محدود است و نیاز به عمر طولانی دارند، این خازن‌ها استفاده می‌شوند.

جایگزین خازن الکترولیتی در مدارات خاص

چرا باید فکر جایگزینی خازن الکترولیتی با سرامیکی باشیم؟ خازن‌های الکترولیتی مشکلات ذاتی دارند که در برخی کاربردها محدودیت ایجاد می‌کنند. عمر محدود خازن‌های الکترولیتی که معمولاً 1000 تا 5000 ساعت در دمای بالا است، یکی از بزرگ‌ترین مشکلات است. با گذشت زمان الکترولیت خشک می‌شود، ظرفیت کاهش می‌یابد و ESR افزایش پیدا می‌کند که باعث کاهش کارایی و در نهایت خرابی می‌شود. قطبیت‌دار بودن یعنی لزوم اتصال صحیح مثبت و منفی و خطر انفجار در صورت اتصال معکوس، حساسیت به دما که در دماهای بالا عمر به شدت کاهش می‌یابد و اندازه بزرگ‌تر نسبت به خازن‌های سرامیکی با همان ظرفیت، از دیگر مشکلات هستند.

خازن‌های سرامیکی این مشکلات را ندارند. عمر طولانی که می‌تواند بیش از 20 سال باشد، یکی از مزایای اصلی است و برای تجهیزات صنعتی، خودرو و هوافضا که باید سال‌ها بدون تعمیر کار کنند، بسیار مهم است. مقاومت سری معادل بسیار پایین که معمولاً چند میلی‌اهم است، عملکرد بهتر در فرکانس‌های بالا و کارایی بیشتر در منابع تغذیه را تضمین می‌کند. بدون قطبیت بودن که باعث سادگی طراحی و امنیت بیشتر می‌شود و تحمل دمای بالا که می‌تواند تا 125 درجه سانتی‌گراد و حتی بیشتر کار کند، از دیگر مزایا هستند.

اما محدودیت‌هایی نیز وجود دارد. قیمت بالاتر برای ظرفیت‌های بالا یکی از موانع اصلی است، به طوری که یک خازن الکترولیتی 100 میکروفاراد ممکن است 500 تومان قیمت داشته باشد در حالی که معادل سرامیکی آن چندین هزار تومان است. ظرفیت حجمی کمتر یعنی برای همان سایز فیزیکی، ظرفیت کمتری نسبت به الکترولیتی به دست می‌آید. محدودیت ولتاژ کاری که خازن‌های سرامیکی ظرفیت بالا معمولاً ولتاژ پایینی دارند و برای ولتاژهای بالاتر از 50 ولت گزینه‌های محدودی وجود دارد و اثر DC Bias که باعث کاهش قابل توجه ظرفیت واقعی می‌شود، از محدودیت‌های مهم هستند.

کاربردهای مناسب برای جایگزینی شامل منابع تغذیه سوئیچینگ با فرکانس بالا که در آن‌ها ESR پایین بسیار مهم است، مدارات مخابراتی و فرکانس بالا که نیاز به عملکرد عالی در فرکانس‌های بالا دارند، تجهیزات حساس و صنعتی با نیاز به عمر طولانی مثل تجهیزات پزشکی، سیستم‌های هوافضا و خودروهای الکتریکی و محیط‌های با دمای بالا مثل موتورخانه خودرو یا محیط‌های صنعتی هستند.

خازن سرامیکی بر اساس ظرفیت و کد استاندارد

یکی از مهم‌ترین معیارهای انتخاب خازن، ظرفیت آن است که مشخص می‌کند خازن چقدر بار الکتریکی می‌تواند ذخیره کند. خوشبختانه سیستم کدگذاری خازن‌ها در سطح جهانی استاندارد شده و یادگیری آن بسیار ساده است.

خازن سرامیکی پیکو فاراد (pF)

پیکوفاراد کوچک‌ترین واحد معمول در خازن‌های سرامیکی است و یک پیکوفاراد برابر با یک تریلیونیوم فاراد یا 0.000000000001 فاراد است. این واحد برای خازن‌های کوچک با ظرفیت پایین استفاده می‌شود.

خازن 10pF تا 100pF (کد 100 تا 101)

خازن‌های پیکوفاراد طیف وسیعی دارند. خازن 10 پیکوفاراد با کد 100 که برابر 10 ضربدر 10 به توان صفر است، کوچک‌ترین ظرفیت معمول است. رنگ این خازن‌ها معمولاً سفید یا بژ است. خازن 15 پیکوفاراد با کد 150، خازن 22 پیکوفاراد با کد 220، خازن 33 پیکوفاراد با کد 330، خازن 47 پیکوفاراد با کد 470، خازن 68 پیکوفاراد با کد 680 و خازن 100 پیکوفاراد با کد 101 از محدوده‌های رایج هستند.

کاربرد در مدارات فرکانس بالا و RF

خازن‌های پیکوفاراد به دلیل ظرفیت کم، امپدانس بالایی در فرکانس‌های پایین دارند اما در فرکانس‌های بالا که از چند مگاهرتز به بالا هستند، امپدانس آن‌ها کاهش می‌یابد و عملکرد عالی دارند.

در مدارات نوسان‌ساز کریستالی که قلب اکثر مدارات دیجیتال است، دو خازن 22 پیکوفاراد یا 33 پیکوفاراد در دو طرف کریستال کوارتز برای ایجاد نوسان استفاده می‌شود. مقدار دقیق این خازن‌ها بر روی فرکانس خروجی تأثیر می‌گذارد و معمولاً در دیتاشیت کریستال مشخص شده است.

در گیرنده‌ها و فرستنده‌های رادیویی، خازن‌های پیکوفاراد با دقت بالا برای تنظیم فرکانس دقیق استفاده می‌شوند. حتی تغییرات کوچک ظرفیت می‌تواند فرکانس را تغییر دهد، بنابراین باید از خازن‌های کلاس 1 با تلرانس پایین استفاده کرد.

در مدارات تطبیق امپدانس آنتن و مدارات RF برای تطبیق امپدانس بین مراحل مختلف و حداکثر کردن انتقال توان استفاده می‌شود. در فیلترهای پاس بند که با ترکیب سلف و خازن ساخته می‌شوند، خازن‌های پیکوفاراد برای فیلتر کردن باندهای فرکانسی خاص به کار می‌روند.

نکته بسیار مهم این است که برای این کاربردها حتماً باید از خازن‌های کلاس 1 مثل C0G یا NP0 استفاده کرد چون حتی تغییرات کوچک ظرفیت در اثر تغییر دما می‌تواند باعث تغییر فرکانس و اختلال در عملکرد مدار شود. خازن‌های کلاس 2 برای این کاربردها مناسب نیستند.

خازن عدسی نانو فاراد (nF) – پرکاربردترین‌ها

نانوفاراد محبوب‌ترین واحد برای خازن‌های سرامیکی است و در اکثر کاربردهای الکترونیکی استفاده می‌شود. یک نانوفاراد برابر 1000 پیکوفاراد یا 0.001 میکروفاراد است و این واحد تعادل خوبی بین اعداد بزرگ و کوچک دارد.

خازن 105 (1µF / 1000nF)

خازن 105 که ظرفیت آن 1 میکروفاراد است، یک خازن بسیار کاربردی و پرمصرف در مدارات الکترونیک مدرن محسوب می‌شود. کد 105 به معنای 10 ضربدر 10 به توان 5 یعنی 1000000 پیکوفاراد یا 1000 نانوفاراد یا 1 میکروفاراد است. این خازن معمولاً در ولتاژهای 16، 25 و 50 ولت تولید می‌شود که برای اکثر کاربردهای مدارات دیجیتال و آنالوگ کافی است.

یکی از مهم‌ترین کاربردهای خازن 105 در فیلتر ولتاژ رگولاتورها است. رگولاتورهای خطی مثل 7805 که یک ولتاژ متغیر را به ولتاژ ثابت 5 ولت تبدیل می‌کنند، در ورودی و خروجی خود به خازن نیاز دارند. در ورودی، خازن 1 میکروفاراد باعث پایداری رگولاتور می‌شود و مانع از نوسانات ولتاژ ورودی می‌شود. در خروجی نیز خازن 1 میکروفاراد نویزهای فرکانس بالا را حذف می‌کند و ولتاژ خروجی را صاف‌تر می‌کند.

در منابع تغذیه سوئیچینگ نیز خازن 105 نقش مهمی دارد. این منابع تغذیه با فرکانس‌های بالا کار می‌کنند و نویزهای زیادی تولید می‌کنند. خازن‌های الکترولیتی بزرگ فرکانس‌های پایین را فیلتر می‌کنند اما برای فرکانس‌های بالا کافی نیستند. خازن 1 میکروفاراد سرامیکی در کنار خازن الکترولیتی قرار می‌گیرد و فرکانس‌های بالا را فیلتر می‌کند.

فیلتر ورودی مبدل آنالوگ به دیجیتال یکی دیگر از کاربردهای مهم این خازن است. وقتی می‌خواهیم یک سیگنال آنالوگ را با دقت بالا دیجیتالی کنیم، باید مطمئن شویم که هیچ نویزی روی سیگنال نیست. خازن 1 میکروفاراد قبل از ورودی ADC نویزها را حذف می‌کند و باعث دقت بالاتر می‌شود.

تأمین جریان ناگهانی در مدارات دیجیتال پرمصرف نیز از کاربردهای خازن 105 است. وقتی یک تراشه پردازنده یا FPGA در حال کار است، گاهی به جریان زیادی در زمان کوتاه نیاز دارد. خازن 1 میکروفاراد به عنوان مخزن انرژی عمل می‌کند و این جریان را فوراً تأمین می‌کند.

قیمت خازن 105 بسته به نوع و کیفیت متفاوت است. خازن‌های معمولی معمولاً بین 500 تا 1000 تومان قیمت دارند. خازن‌های MLCC با کیفیت بالا که ESR پایین‌تری دارند، بین 1500 تا 3000 تومان قیمت می‌خورند.

خازن 106 (10µF)

خازن 106 که ظرفیت آن 10 میکروفاراد است، یکی از پیشرفته‌ترین خازن‌های سرامیکی محسوب می‌شود. این خازن معمولاً به صورت MLCC تولید می‌شود و ولتاژ آن از 6.3 ولت تا 50 ولت متغیر است. کد 106 به معنای 10 ضربدر 10 به توان 6 یعنی 10 میلیون پیکوفاراد یا 10000 نانوفاراد یا 10 میکروفاراد است.

یکی از مهم‌ترین کاربردهای این خازن، جایگزینی خازن تانتالیوم است. خازن‌های تانتالیوم که قبلاً برای ظرفیت‌های 10 میکروفاراد استفاده می‌شدند، مشکلاتی داشتند. آن‌ها قطبیت داشتند یعنی باید در جهت درست نصب شوند و اگر اشتباه نصب می‌شدند، منفجر می‌شدند. همچنین قیمت بالایی داشتند. خازن‌های سرامیکی 10 میکروفاراد این مشکلات را ندارند، قطبیت ندارند و قیمت مناسب‌تری دارند.

در فیلتر خروجی منابع تغذیه DC-DC این خازن نقش بسیار مهمی دارد. مبدل‌های DC-DC که ولتاژ را از یک سطح به سطح دیگر تبدیل می‌کنند، نیاز به خازن خروجی با ESR پایین دارند. خازن سرامیکی 10 میکروفاراد با ESR معمولاً کمتر از 10 میلی‌اهم، گزینه عالی برای این کار است.

بافر انرژی در مدارات قدرت کم یکی دیگر از کاربردهای این خازن است. در مدارات باتری‌خور مثل سیستم‌های IoT که گاهی به جریان زیادی در مدت کوتاه نیاز دارند، خازن 10 میکروفاراد می‌تواند این انرژی را تأمین کند و از افت ولتاژ جلوگیری کند.

فیلترهای صوتی با فرکانس قطع پایین نیز از خازن 10 میکروفاراد استفاده می‌کنند. برای فیلتر کردن فرکانس‌های زیر 100 هرتز، ظرفیت بالایی لازم است و خازن 10 میکروفاراد می‌تواند این نیاز را برطرف کند.

مزایای استفاده از خازن سرامیکی 10 میکروفاراد نسبت به خازن الکترولیتی قابل توجه است. اولین مزیت ESR بسیار کمتر است که باعث عملکرد بهتر در فرکانس بالا می‌شود. عمر طولانی‌تر یکی دیگر از مزایا است؛ در حالی که خازن الکترولیتی ممکن است بعد از چند سال خشک شود و خراب شود، خازن سرامیکی تا 20 سال یا بیشتر کار می‌کند. عدم وجود قطبیت باعث می‌شود که نگرانی از نصب اشتباه نباشد. عملکرد بهتر در فرکانس بالا نیز از دیگر مزایاست.

اما معایبی هم وجود دارد. قیمت بالاتر نسبت به خازن الکترولیتی با همان ظرفیت یکی از معایب اصلی است. محدودیت ولتاژ کاری نیز مشکل دیگری است؛ معمولاً خازن‌های سرامیکی 10 میکروفاراد در ولتاژهای بالای 50 ولت یافت نمی‌شوند. اثر DC Bias که در ادامه توضیح داده می‌شود نیز یک محدودیت مهم است.

خازن سرامیکی 22µF و بالاتر

خازن‌های سرامیکی با ظرفیت 22 میکروفاراد و بیشتر، نماینده اوج تکنولوژی MLCC هستند. این خازن‌ها معمولاً در پکیج‌های 1210 یا بزرگتر تولید می‌شوند و ولتاژشان محدود به 6.3، 10 یا 16 ولت است. قیمت آن‌ها نیز نسبتاً بالاست و معمولاً بین 2000 تا 4000 تومان قیمت دارند.

خازن‌های 47 میکروفاراد و حتی 100 میکروفاراد نیز وجود دارند اما فقط در خازن‌های MLCC پیشرفته و با پکیج‌های بزرگ مثل 2220 یا 3225 یافت می‌شوند. قیمت این خازن‌ها می‌تواند بین 5000 تا 10000 تومان باشد. کاربرد اصلی آن‌ها در تلفن‌های همراه، تبلت‌ها، لپ‌تاپ‌ها و دستگاه‌های الکترونیکی پیشرفته است.

یکی از مهم‌ترین محدودیت‌های این خازن‌ها اثر DC Bias است. این پدیده به این معنی است که وقتی ولتاژ DC به خازن اعمال می‌شود، ظرفیت واقعی خازن کاهش می‌یابد. برای مثال، یک خازن 10 میکروفاراد 10 ولتی ممکن است در ولتاژ کاری 5 ولت فقط 6 یا 7 میکروفاراد ظرفیت واقعی داشته باشد. این کاهش ظرفیت در برخی کاربردها می‌تواند مشکل‌ساز باشد.

برای جلوگیری از این مشکل، همیشه توصیه می‌شود خازنی با ولتاژ 2 تا 3 برابر ولتاژ کاری انتخاب کنید. مثلاً اگر مدار شما با 5 ولت کار می‌کند، از خازن 16 ولتی یا 25 ولتی استفاده کنید تا اثر DC Bias کمتر باشد. همچنین حتماً دیتاشیت خازن را چک کنید تا ببینید در ولتاژ کاری شما چقدر ظرفیت از دست می‌رود.

راهنمای خواندن کد خازن سرامیکی

سیستم کدگذاری خازن‌ها یک استاندارد جهانی است که یادگیری آن بسیار ساده و کاربردی است. با یادگیری یک فرمول ساده می‌توانید ظرفیت هر خازنی را در چند ثانیه محاسبه کنید.

جدول کامل کدهای خازن عدسی

در جدول زیر کدهای متداول خازن‌های سرامیکی به همراه ظرفیت آن‌ها در واحدهای مختلف آورده شده است:

این جدول شامل پرکاربردترین مقادیر است اما مقادیر دیگری نیز وجود دارند مثل سری 15، 33، 68 و غیره که با همین فرمول قابل محاسبه هستند.

نحوه محاسبه ظرفیت از روی کد

فرمول کلی برای محاسبه ظرفیت از روی کد بسیار ساده است. کد معمولاً سه رقم دارد که دو رقم اول نشان‌دهنده اعداد مهم و رقم سوم نشان‌دهنده تعداد صفرهاست. واحد نهایی همیشه پیکوفاراد خواهد بود.

بیایید با چند مثال این فرمول را بهتر درک کنیم. فرض کنید خازنی با کد 103 داریم. دو رقم اول یعنی 10 را برمی‌داریم. رقم سوم یعنی 3 به معنای 10 به توان 3 یا 1000 است. پس 10 ضربدر 1000 می‌شود 10000 پیکوفاراد. حالا برای راحتی می‌توانیم این را به واحدهای بزرگتر تبدیل کنیم. 10000 پیکوفاراد برابر است با 10 نانوفاراد یا 0.01 میکروفاراد.

مثال دیگر خازنی با کد 224 است. دو رقم اول 22 است و رقم سوم 4 یعنی 10 به توان 4 یا 10000. پس 22 ضربدر 10000 می‌شود 220000 پیکوفاراد. تبدیل به واحدهای بزرگتر: 220000 پیکوفاراد برابر است با 220 نانوفاراد یا 0.22 میکروفاراد.

گاهی ممکن است کد فقط دو رقم باشد مثل 22 یا 47 یا 10. در این صورت استثنا وجود دارد و عدد مستقیماً به پیکوفاراد است. یعنی کد 22 یعنی 22 پیکوفاراد، کد 47 یعنی 47 پیکوفاراد. این کدها برای خازن‌های بسیار کوچک استفاده می‌شود.

برای خازن‌های خیلی کوچک‌تر از 10 پیکوفاراد نیز سیستم دیگری وجود دارد که از حرف R استفاده می‌کند. حرف R جایگزین نقطه اعشار می‌شود. مثلاً کد 2R2 یعنی 2.2 پیکوفاراد و کد 4R7 یعنی 4.7 پیکوفاراد.

تلرانس و حرف سوم کد خازن (K، M، J)

بعد از عدد سه رقمی کد خازن، ممکن است یک حرف نیز وجود داشته باشد که تلرانس یا انحراف مجاز ظرفیت را نشان می‌دهد. تلرانس به این معنی است که ظرفیت واقعی خازن چقدر می‌تواند از مقدار نوشته شده روی آن انحراف داشته باشد.

حرف K که متداول‌ترین حرف است، نشان‌دهنده تلرانس ±10 درصد است. این تلرانس برای اکثر کاربردهای عمومی کافی است. یعنی اگر خازن 104K داریم، ظرفیت واقعی آن می‌تواند بین 90 نانوفاراد تا 110 نانوفاراد باشد.

حرف M نشان‌دهنده تلرانس ±20 درصد است که کمترین دقت را دارد. این خازن‌ها ارزان‌تر هستند اما برای کاربردهایی که دقت مهم نیست مناسب هستند. حرف J با تلرانس ±5 درصد دقت متوسطی دارد و برای کاربردهایی که دقت نسبتاً مهم است استفاده می‌شود.

برای کاربردهای دقیق‌تر، حروف F و G وجود دارند. حرف F تلرانس ±1 درصد و حرف G تلرانس ±2 درصد دارد. این خازن‌ها برای مدارات بسیار دقیق مثل نوسان‌سازها و فیلترهای حرفه‌ای استفاده می‌شوند و قیمت بالاتری دارند.

برای خازن‌های بسیار کوچک که ظرفیت آن‌ها به پیکوفاراد است، تلرانس به صورت مطلق نوشته می‌شود نه درصد. حرف C به معنای تلرانس ±0.25 پیکوفاراد و حرف D به معنای ±0.5 پیکوفاراد است.

جدول کامل تلرانس‌ها به شرح زیر است:

بیایید با مثال‌های عملی این موضوع را بهتر درک کنیم. اگر خازن 104K داریم، ظرفیت نامی 100 نانوفاراد با تلرانس ±10 درصد است. پس محدوده واقعی بین 100 منهای 10 درصد یعنی 90 نانوفاراد تا 100 به علاوه 10 درصد یعنی 110 نانوفاراد خواهد بود.

مثال دیگر خازن 103J است. ظرفیت 10 نانوفاراد با تلرانس ±5 درصد. پس محدوده واقعی بین 9.5 نانوفاراد تا 10.5 نانوفاراد است که دقت بالاتری نسبت به مثال قبل دارد.

حالا سوال مهم این است که کدام تلرانس را باید انتخاب کنیم؟ برای کاربردهای عمومی مثل باینس و فیلتر ساده، خازن‌های با تلرانس K یا حتی M کاملاً کافی هستند. در این کاربردها حتی اگر ظرفیت 20 درصد انحراف داشته باشد، مدار همچنان درست کار می‌کند.

اما برای مدارات تایمر که زمان خروجی مستقیماً به ظرفیت خازن بستگی دارد، بهتر است از تلرانس J یا بهتر استفاده کنیم. اگر خازن 20 درصد انحراف داشته باشد، زمان خروجی هم 20 درصد اشتباه خواهد بود.

برای فیلترهای دقیق و نوسان‌سازها که فرکانس خروجی بسیار مهم است، باید از تلرانس F یا G استفاده کرد. حتی تغییرات کوچک در ظرفیت می‌تواند فرکانس را تغییر دهد و عملکرد مدار را مختل کند.

در مدارات RF و فرکانس بالا نیز دقت بسیار مهم است. برای این کاربردها علاوه بر تلرانس بالا، باید از خازن‌های کلاس یک مثل C0G یا NP0 استفاده کرد که ضریب دمایی تقریباً صفر دارند.

نکته مهم این است که خازن‌های دقیق‌تر گران‌تر هستند. پس برای صرفه‌جویی در هزینه، فقط در جاهایی که واقعاً نیاز است از تلرانس بالا استفاده کنید. در بقیه موارد خازن‌های معمولی با تلرانس K یا M کاملاً کافی هستند.

خازن سرامیکی بر اساس ولتاژ کاری (Working Voltage)

ولتاژ کاری یکی از مهم‌ترین پارامترهای انتخاب خازن است. این پارامتر نشان می‌دهد که خازن می‌تواند چه حداکثر ولتاژی را بدون خرابی تحمل کند. انتخاب ولتاژ نادرست می‌تواند منجر به خرابی خازن، کوتاه شدن مدار و حتی آتش‌سوزی شود.

خازن عدسی 50 ولت (50V)

خازن‌های 50 ولتی معمول‌ترین و پرکاربردترین خازن‌های سرامیکی هستند. این ولتاژ برای اکثر مدارات الکترونیکی مدرن که با ولتاژهای پایین کار می‌کنند، کاملاً کافی است.

کاربرد در مدارات دیجیتال با تغذیه 5V، 12V، 24V

مدارات دیجیتال امروزی معمولاً با ولتاژهای استاندارد 5 ولت، 3.3 ولت، 12 ولت یا 24 ولت کار می‌کنند. برای این مدارات، خازن 50 ولتی ضریب اطمینان کافی را فراهم می‌کند. مثلاً اگر مدار شما با 5 ولت کار می‌کند، استفاده از خازن 50 ولتی یعنی ضریب اطمینان 10 برابر که کاملاً ایمن است.

در مدارات میکروکنترلر مثل آردوینو که با 5 ولت کار می‌کند، همه خازن‌های باینس معمولاً 50 ولتی هستند. در بردهای رزبری پای که با 5 ولت کار می‌کنند نیز همین خازن‌ها استفاده می‌شوند. برای سیستم‌های 12 ولتی مثل سیستم‌های خودرو یا دوربین‌های مداربسته نیز خازن 50 ولتی کافی است.

حتی برای مدارات 24 ولتی که در صنعت کاربرد دارند، خازن 50 ولتی ضریب اطمینان دو برابری می‌دهد که معمولاً قابل قبول است. البته برخی طراحان ترجیح می‌دهند برای مدارات 24 ولتی از خازن‌های 63 ولتی یا 100 ولتی استفاده کنند تا ضریب اطمینان بیشتری داشته باشند.

مزیت اصلی خازن‌های 50 ولتی سایز کوچک‌تر و قیمت پایین‌تر آن‌هاست. برای ظرفیت مشابه، خازن 50 ولتی کوچک‌تر و ارزان‌تر از خازن 100 ولتی است. رنگ معمول این خازن‌ها زرد یا نارنجی است اما این رنگ استاندارد نیست و ممکن است بسته به سازنده متفاوت باشد.

خازن سرامیکی 100 ولت (100V)

خازن‌های 100 ولتی یک گزینه استاندارد و محبوب برای کاربردهای عمومی محسوب می‌شوند. این ولتاژ تعادل خوبی بین ایمنی و سایز فیزیکی ایجاد می‌کند.

استفاده در مدارات آنالوگ و آمپلی‌فایرها

در مدارات آنالوگ و آمپلی‌فایرهای صوتی، ولتاژهای کاری معمولاً بین 12 تا 48 ولت است. خازن 100 ولتی ضریب اطمینان کافی برای این کاربردها فراهم می‌کند. در آمپلی‌فایرهای کلاس AB که معمولاً با ±24 ولت کار می‌کنند، خازن‌های کوپلینگ و فیلتر معمولاً 100 ولتی هستند.

در مدارات پری‌آمپ که سیگنال‌های ضعیف را تقویت می‌کنند نیز خازن‌های 100 ولتی برای کوپلینگ استفاده می‌شوند. این خازن‌ها سیگنال AC صوتی را از یک مرحله به مرحله بعد منتقل می‌کنند اما بایاس DC هر مرحله را جدا نگه می‌دارند.

خازن 100 ولتی همچنین در مدارات تغذیه بالای 48 ولت که در تجهیزات صوتی حرفه‌ای استفاده می‌شود کاربرد دارد. برای این مدارات خازن 50 ولتی کافی نیست و نیاز به خازن با ولتاژ بالاتر داریم.

خازن عدسی 250 ولت و 400 ولت

خازن‌های ولتاژ بالا برای کاربردهای خاصی طراحی شده‌اند که با ولتاژهای بالای 100 ولت سر و کار دارند.

فیلتر منابع تغذیه AC/DC

یکی از مهم‌ترین کاربردهای خازن‌های 250 و 400 ولتی در ورودی منابع تغذیه AC/DC است. وقتی ولتاژ 220 ولت AC از شبکه برق وارد منبع تغذیه می‌شود، ولتاژ پیک آن حدود 310 ولت است (220 ضربدر رادیکال 2). پس برای فیلتر کردن این ولتاژ نیاز به خازنی با ولتاژ کاری حداقل 400 ولت داریم.

خازن 250 ولت معمولاً در قسمت ثانویه ترانسفورماتورها استفاده می‌شود جایی که ولتاژ به حدود 100 تا 150 ولت AC کاهش یافته است. بعد از یکسوسازی، ولتاژ DC حاصل حدود 140 تا 210 ولت خواهد بود که خازن 250 ولتی می‌تواند آن را تحمل کند.

خازن 400 ولت مستقیماً در ورودی منابع تغذیه بعد از یکسوساز پل دیود استفاده می‌شود. این خازن نویزهای خط 220 ولت را فیلتر می‌کند و از بازگشت نویزهای داخلی به شبکه برق جلوگیری می‌کند. رنگ معمول این خازن‌ها آبی یا سبز است.

خازن سرامیکی ولتاژ بالا (630V به بالا)

خازن‌های ولتاژ بالا برای کاربردهای تخصصی و صنعتی طراحی شده‌اند.

خازن عدسی 1KV، 2KV، 3KV، 6KV

خازن 630 ولت یا 1 کیلوولت در منابع تغذیه سوئیچینگ و یکسوکننده‌های ولتاژ بالا استفاده می‌شود. این خازن‌ها معمولاً رنگ قرمز یا آبی تیره دارند و قیمت آن‌ها دو تا سه برابر خازن‌های 100 ولتی است.

خازن‌های 2 و 3 کیلوولت در مدارات فلاش دوربین، بالاست لامپ‌های تخلیه گازی و سیستم‌های روشنایی حرفه‌ای استفاده می‌شوند. سایز فیزیکی این خازن‌ها معمولاً بزرگ است چون باید عایق کافی بین صفحات داشته باشند تا شکست الکتریکی رخ ندهد.

خازن‌های 6 کیلوولت و بالاتر در دستگاه‌های پزشکی مثل دستگاه‌های اشعه ایکس، لیزرهای پرقدرت، تجهیزات آزمایشگاهی و ترانسفورماتورهای ولتاژ بالا استفاده می‌شوند. این خازن‌ها معمولاً رنگ سفید یا خاکستری دارند و بسیار بزرگ‌تر از خازن‌های معمولی هستند.

کاربرد در دستگاه‌های صنعتی و پزشکی

در دستگاه‌های صنعتی که با ولتاژهای بالا کار می‌کنند مثل اینورترها، درایوهای موتور و سیستم‌های کنترل صنعتی، خازن‌های ولتاژ بالا نقش حیاتی دارند. این خازن‌ها باید قابلیت تحمل ولتاژهای گذرای بالا را نیز داشته باشند.

نکات ایمنی هنگام کار با خازن‌های ولتاژ بالا بسیار مهم است. باید فاصله ایمنی بیشتری از سایر قطعات رعایت شود تا احتمال جرقه و شکست الکتریکی کاهش یابد. عایق‌کاری مناسب با استفاده از لاک یا روکش محافظ ضروری است. قبل از دست زدن به خازن‌های ولتاژ بالا حتماً باید آن‌ها را کاملاً تخلیه کرد چون خازن می‌تواند حتی پس از خاموش شدن دستگاه برای مدت طولانی شارژ بماند. استفاده از یک رزیستور تخلیه با مقاومت مناسب به صورت موازی با خازن توصیه می‌شود.

پایان‌بندی

خازن‌های سرامیکی و عدسی به عنوان یکی از پرکاربردترین و ضروری‌ترین قطعات الکترونیکی، نقشی حیاتی در عملکرد صحیح تقریباً تمام دستگاه‌های الکترونیکی مدرن ایفا می‌کنند. از ساده‌ترین مدارات دیجیتال گرفته تا پیچیده‌ترین سیستم‌های صنعتی و پزشکی، حضور این خازن‌های کوچک اما قدرتمند کاملاً محسوس است.

در این راهنمای جامع سعی کردیم تمام جنبه‌های مهم خازن‌های سرامیکی را پوشش دهیم. از نحوه خواندن کدهای روی خازن گرفته تا انتخاب ولتاژ و ظرفیت مناسب، از تفاوت‌های کلاس‌های مختلف دی‌الکتریک تا کاربردهای تخصصی در مدارات مختلف. امیدواریم این اطلاعات به شما کمک کند تا بتوانید بهترین انتخاب را برای پروژه‌های الکترونیکی خود داشته باشید.

انتخاب صحیح خازن می‌تواند تفاوت بین یک مدار پایدار و کارآمد با یک مدار پرمشکل و غیرقابل اعتماد باشد. به یاد داشته باشید که همیشه ولتاژ کاری خازن را با ضریب اطمینان حداقل دو برابر انتخاب کنید، برای کاربردهای دقیق از خازن‌های کلاس یک استفاده کنید و برای باینس و دیکوپلینگ، خازن 104 را فراموش نکنید!

چرا از ما خرید کنید؟

ما در فروشگاه تخصصی قطعات الکترونیک خود، طیف کاملی از خازن‌های سرامیکی و عدسی را با بهترین کیفیت و قیمت مناسب در اختیار شما قرار می‌دهیم. تمام محصولات ما اصل و با گارانتی اصالت هستند. تیم مشاوره فنی ما آماده است تا در انتخاب بهترین خازن برای نیاز شما کمک کند.

ارسال سریع به سراسر کشور، قیمت‌های رقابتی برای خرید عمده، پشتیبانی فنی رایگان و امکان مرجوع کالا از جمله خدماتی است که ما به مشتریان عزیز ارائه می‌دهیم. چه یک هابی‌کار باشید، چه یک تعمیرکار حرفه‌ای، چه یک شرکت تولیدی، ما بهترین محصولات را با بهترین شرایط در اختیار شما قرار می‌دهیم.

برای مشاهده کامل محصولات، مقایسه قیمت‌ها و ثبت سفارش همین حالا با ما تماس بگیرید یا از فروشگاه آنلاین ما بازدید کنید. تیم ما آماده خدمت‌رسانی به شما عزیزان است.
