سوکت،کانکتور،فیش به عنوان اجزای مهم در سیستمهای برقی و الکترونیکی و همچنین در دستگاههای خانگی مورد استفاده قرار میگیرند.
استفاده از سوکت،کانکتور،فیش در زندگی روزمره یا صنایع مختلف
در دنیای پیشرفته امروز، انتقال انرژی و اطلاعات به صورت سریع و دقیق در صنایع مختلف و زندگی روزمره انسانها بسیار مهم است. به منظور ایجاد ارتباطات بین دستگاهها و سیستمها و همچنین اتصالدهی به مخابرات، الکترونیک، خودروسازی، صنعت موسیقی و بسیاری از صنایع دیگر، استفاده از سوکت،کانکتور،فیش اجتنابناپذیر شده است.
این اجزا که بهصورت پنجرههای اتصال به عمل میآیند، نقش بسیار مهمی در انتقال انرژی و اطلاعات از یک دستگاه به دیگری دارند. به عنوان مثال، سوکت،کانکتور،فیش به اتصال دستگاههای برقی به شبکه برق، اتصال دستگاههای الکترونیکی به یکدیگر یا به سیستمهای کنترلی و کاربردی در صنایع مختلف، و همچنین اتصال گوشیها و دستگاههای موبایل به شارژرها و سایر دستگاهها به کار میروند.
توسعه فناوری و صنعت بهصورت همزمان باعث ایجاد نیاز به انواع جدیدی از سوکت،کانکتور،فیش شده است. امروزه بازار بهصورت پویا و پیوسته در حال توسعه است و نیاز به اتصالدهی و انتقال انرژی و اطلاعات در سریعترین زمان ممکن احساس میشود. در این مقاله، به بررسی انواع مختلف سوکت،کانکتور،فیش به همراه کاربردها و مزایا و معایب آنها پرداخته میشود. همچنین، اصول انتخاب صحیح این اجزا و راهکارهایی برای افزایش کارایی و ایمنی در استفاده از آنها بیان خواهد شد.
به امید اینکه این مقاله بتواند به خوانندگان علاقهمند به این حوزهها و مهندسان برق و الکترونیک به عنوان یک راهنمای کاربردی مفید واقع شود و اطلاعات جامعی را در این زمینه ارائه دهد.

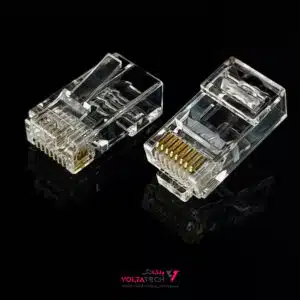

انواع سوکت و کانکتور :
سوکت ها نوعی اتصال دهنده هستند که برای یکپارچه سازی مدار در فضاهای کوچک طراحی شده اند.

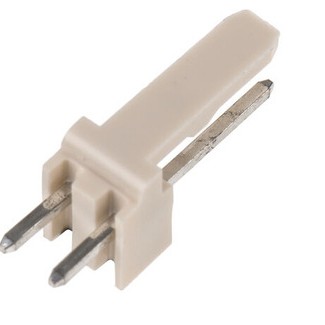

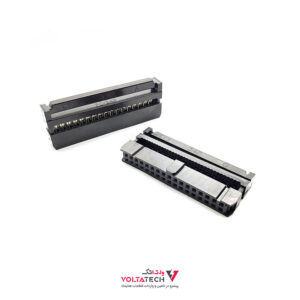

باکس هدر :
کانکتور باکس هدر یک اتصال دهنده نر با پین های آشکار است که توسط تقسیم کننده های جانبی که روی یک پایه پلاستیکی قالب گیری می شوند، احاطه شده است. باکس هدر ها با حداقل دو پین در ردیف های تک یا دوتایی تولید می شوند. آنها به طور گسترده ای برای اتصالات برد به برد یا سیم به برد استفاده می شوند.

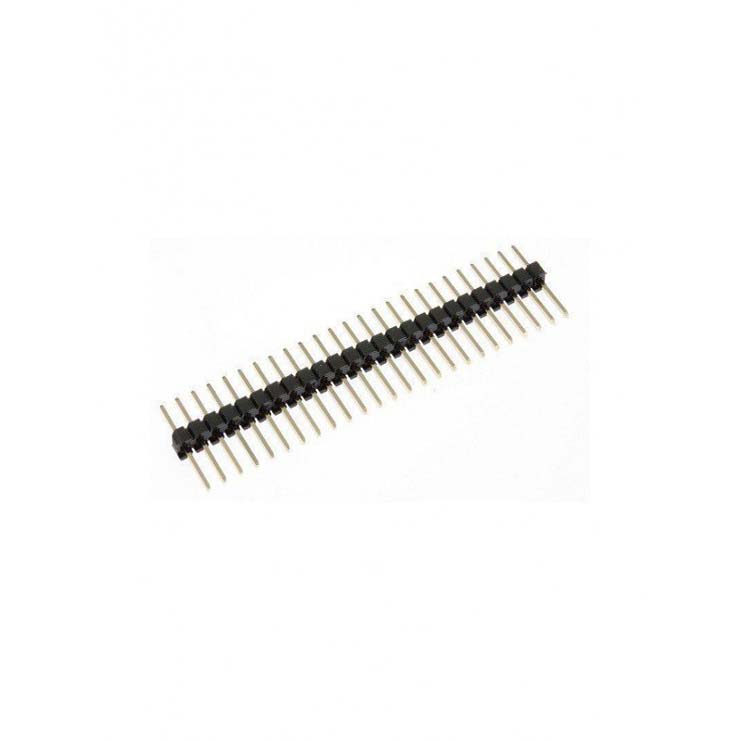

پین هدر:
پین هدر شکلی از اتصال دهنده الکتریکی است. پین هدر نر شامل یک یا چند ردیف از پینهای فلزی است که در یک پایه پلاستیکی قالبگیری شدهاند، اغلب به فاصله 2.54 میلیمتر (0.1 اینچ) از هم، اگرچه در فاصلههای زیادی موجود است. پین هدر نر به دلیل سادگی مقرون به صرفه هستند. همتاهای ماده گاهی اوقات به عنوان هدر سوکت ماده شناخته میشوند، اگرچه انواع مختلفی از نامگذاری کانکتورهای نر و ماده وجود دارد.
انواع هدر با گام (فاصله بین مرکز یک پین تا مرکز پین بعدی) مشخص می شوند. هدرهای رایج عبارتند از:
5.08 میلی متر (0.200 اینچ)
1.27 میلی متر (0.050 اینچ)
3.96 میلی متر (0.156 اینچ)
2.54 میلی متر (0.100 اینچ) با پین های مربعی 0.64 میلی متر (0.025 اینچ) یا پین های گرد 0.50 میلی متری (0.020 اینچ) ماشین کاری شده دقیق
2.00 میلی متر (0.079 اینچ) با پین های مربع 0.50 میلی متر (0.020 اینچ)
هدرها نیز با تعداد پین های پهن با تعداد ردیف ها تعریف می شوند. به عنوان مثال، هدری که دارای دو ردیف هشت پین است، به عنوان هدر 8×2 شناخته می شود.
ترمینال پیچی
در برخی موارد، ممکن است مطلوب باشد که بتوان سیم خالی و بدون پایان را به یک مدار متصل کرد. ترمینال های پیچی راه حل خوبی برای این کار ارائه می دهند. آنها همچنین برای موقعیت هایی که یک اتصال باید بتواند چندین دستگاه اتصال مختلف را پشتیبانی کند، خوب هستند.
نقطه ضعف ترمینال های پیچی این است که می توانند به راحتی باز شوند و یک سیم خالی در مدار شما تکان بخورد. یک چسب کوچک چسب حرارتی می تواند این مشکل را برطرف کند بدون اینکه بعداً برداشتن آن خیلی سخت باشد.

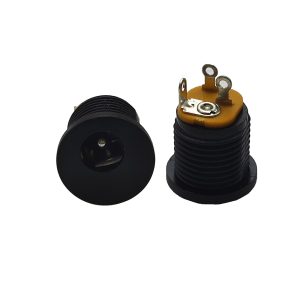

جک پاور
کانکتورهای جک برق DC نصب شده بر مدار چاپی، کانکتورهای استوانه ای کوچک با یک پین فلزی مرکزی هستند. آنها در اندازه های مختلف برای مناسب هستند:
طیفی از رتبه بندی های قدرت
جهت گیری روی PCB – عمودی و افقی
نوع نصب PCB – Thru Hole و SMT
این کانکتورها معمولاً در عملکرد ورودی/خروجی در تجهیزات دستی استفاده میشوند. بر روی PCB نصب شده و از طریق یک پانل بریده شده تا امکان اتصال به منبع تغذیه را فراهم کند.
جک روی محصولی که قرار است تغذیه شود نصب میشود، دوشاخه استوانهای جفت (که توسط GCT عرضه نمیشود) معمولاً روی یک مجموعه کابل متصل به منبع تغذیه نصب میشود.
جک ها حاوی یک تماس معمولی بسته هستند که می توان از آن برای جدا کردن باتری های داخلی هر زمان که منبع تغذیه وصل است استفاده کرد و از خطر نشت باتری یا انفجار ناشی از شارژ مجدد نادرست باتری ها جلوگیری کرد.
زیف سوکت :
با یک زیف سوکت ، قبل از وارد کردن آی سی، یک اهرم یا لغزنده در کنار سوکت جابه جا می شود و تمام کنتاکت های فنر را از هم جدا می کند تا بتوان آی سی را با نیروی بسیار کمی وارد کرد. سپس اهرم به عقب منتقل می شود و به مخاطبین اجازه می دهد تا پین های آی سی را ببندند و بگیرند. زیف سوکتها بسیار گرانتر از سوکتهای IC استاندارد هستند و همچنین به دلیل فضای اشغال شده توسط مکانیزم اهرمی، معمولاً سطح برد بزرگتری را اشغال میکنند. به طور معمول، آنها تنها زمانی استفاده می شوند که دلیل خوبی برای انجام آن وجود داشته باشد.
کانکتور FPC
اتصالات FPC در پاسخ به چالشهای این صنعت نوظهور ایجاد شدهاند که نیاز به فاصلههای خط مرکزی یا تایمر کوچکتر، ارتفاعهای ظرفیت کوچکتر و راهحلهای اتصال سبک وزن دارد، زیرا صنعت به سمت کوچکسازی میرود. کانکتور FPC TE، اتصالات قابل اعتمادی است که با استفاده از پایانههای کابل FPC، پایانپذیر مخصوص میدان هستند (بدون نیاز به ابزار)، در رابطهای 0.25 میلیمتری، 0.3 میلیمتری، 0.5 میلیمتری، 1.0 میلیمتری و 1.25 میلیمتری و ارتفاع جزئیات کم و ویژگیهای فشرده در دسترس هستند.
کانکتورهای FPC کابل چاپی انعطاف پذیر (FPC) را به برد متصل می کنند. FPC نوعی FFC است که در آن هادی ها به جای تعبیه شدن در بستر کابل روی آن چاپ می شوند. کانکتورهای FPC/FFC را گاهی کانکتورهای نواری می نامند.
