منبع تغذیه

Showing all 8 results

منبع تغذیه

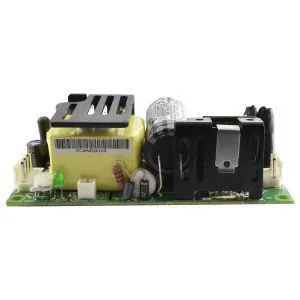

منبع تغذیه مین ول RPS-120-24 سری مدیکال -Mean Well

قیمت اصلی 10,874,545 تومان بود.قیمت فعلی 6,302,122 تومان است.

منبع تغذیه مین ول RPS-200-12 سری مدیکال -Mean Well

قیمت اصلی 19,734,922 تومان بود.قیمت فعلی 16,499,346 تومان است.

منبع تغذیه مین ول RPS-75-15 سری مدیکال -Mean Well

قیمت اصلی 7,987,935 تومان بود.قیمت فعلی 6,895,886 تومان است.

منبع تغذیه مین ول RPS-30-12 سری مدیکال – Mean Well

قیمت اصلی 4,779,930 تومان بود.قیمت فعلی 4,191,629 تومان است.

خرید منبع تغذیه؛ راهنمای انتخاب انواع پاور ساپلای

از یک برد الکترونیکی ساده تا کامپیوتر و تجهیزات صنعتی، هر دستگاه به برق متناسب با نیاز خود احتیاج دارد. منبع تغذیه یا پاور ساپلای (Power Supply) انرژی ورودی را به خروجی مورد نیاز دستگاه تبدیل یا تنظیم می‌کند. برخی مدل‌ها برق شهری AC را به DC تبدیل می‌کنند؛ برخی دیگر ولتاژ DC را به سطح دیگری تغییر می‌دهند.

برای خرید منبع تغذیه، فقط به قیمت یا توان درج‌شده روی محصول توجه نکنید. ولتاژ و جریان خروجی، نوع بار، ریپل، قابلیت‌های حفاظتی، شیوه نصب و سازگاری با دستگاه هم در انتخاب اهمیت دارند.

منبع تغذیه چیست؟

منبع تغذیه دستگاه یا مداری است که برق ورودی را متناسب با نیاز مصرف‌کننده به خروجی مناسب تبدیل می‌کند. برای مثال، آداپتور یک دستگاه ممکن است برق شهری را به ۱۲ ولت DC تبدیل کند؛ درحالی‌که یک ماژول DC-DC، ولتاژ DC ورودی را به ولتاژ DC دیگری تغییر می‌دهد.

در بسیاری از منابع تغذیه، ولتاژ خروجی تنظیم می‌شود و دستگاه مصرف‌کننده به‌اندازه نیاز خود جریان می‌کشد؛ البته تا زمانی که جریان مصرفی از ظرفیت پاور بیشتر نشود. در منابع آزمایشگاهی، معمولاً می‌توان ولتاژ و حد جریان را جداگانه تنظیم کرد.

برای برآورد توان خروجی از رابطه زیر استفاده می‌شود:

توان (وات) = ولتاژ (ولت) × جریان (آمپر)

برای نمونه، منبع تغذیه ۱۲ ولت و ۲ آمپر، در شرایط مناسب حداکثر حدود ۲۴ وات توان خروجی دارد. مقدار جریان نوشته‌شده روی منبع، ظرفیت قابل‌تأمین آن است و به‌معنای آن نیست که پاور همیشه تمام این جریان را به دستگاه تحمیل می‌کند.

پاور ساپلای چگونه کار می‌کند؟

روش کار به نوع منبع تغذیه بستگی دارد. در مدل‌های AC-DC، مدار ابتدا برق متناوب ورودی را دریافت می‌کند، سپس آن را به خروجی مستقیم تبدیل و در محدوده طراحی‌شده تنظیم می‌کند. منابع DC-DC نیز ولتاژ مستقیم ورودی را افزایش، کاهش یا تنظیم می‌کنند؛ بنابراین، همه پاورها الزاماً برق شهری را به DC تبدیل نمی‌کنند.

در منابع تغذیه سوئیچینگ AC-DC، مدارهایی مانند فیلتر ورودی، یکسوساز، خازن، بخش کلیدزنی و مدار کنترل به تولید خروجی کمک می‌کنند. در مدل‌های ایزوله، معمولاً ترانسفورماتور فرکانس‌بالا نیز در مسیر تبدیل قرار دارد. ساختار دقیق مدار با توجه به طراحی و کاربرد منبع تغذیه متفاوت است.

انواع منبع تغذیه

منابع تغذیه را می‌توان بر اساس روش تبدیل، ساختار، قابلیت تنظیم و کاربرد دسته‌بندی کرد. برای انتخاب بهتر، ابتدا نوع دستگاه مصرف‌کننده را مشخص کنید.

منبع تغذیه AC-DC

این منابع برق متناوب، مانند برق شهری، را به خروجی DC تبدیل می‌کنند. آداپتورها، بسیاری از پاورهای صنعتی و منابع تغذیه کامپیوتر در این گروه قرار می‌گیرند؛ اما ولتاژ، جریان و شکل خروجی هرکدام متفاوت است.

مبدل DC-DC

مبدل DC-DC با دریافت برق مستقیم، ولتاژ آن را تغییر یا تنظیم می‌کند. این مبدل‌ها می‌توانند کاهنده، افزاینده یا ترکیبی باشند و در پروژه‌های الکترونیکی، تجهیزات قابل‌حمل و سامانه‌های باتری‌خور کاربرد دارند.

منبع تغذیه خطی

منبع تغذیه خطی از مدار رگولاتور برای تنظیم خروجی استفاده می‌کند. بعضی مدل‌های خطی در کاربردهای حساس به نویز، خروجی کم‌نویز ارائه می‌کنند؛ اما معمولاً نسبت به منابع سوئیچینگ هم‌رده بزرگ‌تر، سنگین‌تر و کم‌بازده‌تر هستند. میزان نویز و کیفیت خروجی را باید از مشخصات همان مدل بررسی کرد.

منبع تغذیه سوئیچینگ

منبع تغذیه سوئیچینگ با کلیدزنی سریع قطعات الکترونیکی، خروجی موردنیاز را تولید می‌کند. این مدل‌ها به‌دلیل ابعاد و وزن کمتر و بازده مناسب، در بسیاری از آداپتورها، منابع صنعتی و تجهیزات الکترونیکی استفاده می‌شوند.

منبع تغذیه تنظیم‌شده و تنظیم‌نشده

منبع تغذیه رگوله یا تنظیم‌شده خروجی را در محدوده مشخصی ثابت نگه می‌دارد. در مدل تنظیم‌نشده، ولتاژ خروجی ممکن است با تغییر بار یا ورودی تغییر کند. برای مدارهای حساس، بررسی میزان تنظیم ولتاژ و مشخصات خروجی اهمیت دارد.

منبع تغذیه ایزوله و غیرایزوله

در منبع تغذیه ایزوله، بین ورودی و خروجی جداسازی الکتریکی در نظر گرفته شده است. منابع غیرایزوله چنین جداسازی‌ای ندارند. انتخاب میان این دو نوع به طراحی سیستم و الزامات ایمنی بستگی دارد؛ ایزوله‌بودن به‌تنهایی تضمین‌کننده حذف نویز یا مناسب‌بودن پاور برای هر کاربرد نیست.

منابع تغذیه پرکاربرد بر اساس نوع استفاده

نوع منبع تغذیه کاربردهای رایج نکته مهم هنگام انتخاب
آداپتور AC-DC مودم، دوربین، تجهیزات کوچک و بردهای الکترونیکی ولتاژ، جریان، قطبیت و نوع فیش
منبع تغذیه صنعتی تابلو برق، PLC، تجهیزات کنترلی و روشنایی ولتاژ و جریان، نصب، تهویه و شرایط محیطی
منبع تغذیه آزمایشگاهی آزمایش و تعمیر مدارهای الکترونیکی بازه تنظیم، دقت، ریپل و حالت CV/CC
پاور کامپیوتر ATX کامپیوترهای رومیزی توان واقعی، ریل ۱۲ ولت، کانکتورها و ابعاد
درایور LED نوار، ماژول و چراغ LED خروجی ولتاژثابت یا جریان‌ثابت متناسب با LED
مبدل DC-DC دستگاه‌های باتری‌خور و پروژه‌های الکترونیکی محدوده ورودی، ولتاژ خروجی، جریان و راندمان

منبع تغذیه سوئیچینگ؛ مزایا و نکات مهم

منبع تغذیه سوئیچینگ در بسیاری از محصولات الکترونیکی و صنعتی کاربرد دارد. از مزایای رایج آن می‌توان به وزن و ابعاد کمتر نسبت به برخی منابع خطی، بازده مناسب و امکان کار با بازه ورودی گسترده در مدل‌های طراحی‌شده برای این کار اشاره کرد.

بااین‌حال، همه مدل‌ها کیفیت و مشخصات یکسانی ندارند. ریپل و نویز خروجی، کیفیت فیلترها، طراحی مدار، تهویه و قابلیت‌های حفاظتی از جمله مواردی هستند که هنگام خرید باید بررسی شوند. بازه ورودی گسترده یا حفاظت‌های مختلف را نیز نباید بدون بررسی مشخصات، به تمام منابع سوئیچینگ تعمیم داد.

منبع تغذیه آزمایشگاهی و کاربرد آن

منبع تغذیه آزمایشگاهی برای تأمین برق کنترل‌شده در زمان تست، تعمیر یا راه‌اندازی مدار استفاده می‌شود. بیشتر مدل‌ها امکان تنظیم ولتاژ و محدودکردن جریان را دارند و برخی از آن‌ها در دو حالت ولتاژ ثابت (CV) و جریان ثابت (CC) کار می‌کنند.

ویژگی‌هایی که ممکن است در مدل‌های آزمایشگاهی وجود داشته باشند عبارت‌اند از:

  • یک یا چند خروجی مستقل
  • نمایشگر دیجیتال ولتاژ و جریان
  • تنظیم دقیق ولتاژ و حد جریان
  • حفاظت در برابر اضافه‌بار یا اتصال کوتاه
  • خروجی‌های مثبت، منفی و زمین در مدل‌های چندکاناله
  • کنترل از راه دور یا برنامه‌ریزی در بعضی مدل‌های پیشرفته

برای مثال، یک منبع تغذیه دوبل ممکن است خروجی‌های مثبت و منفی جداگانه برای آزمایش مدارهای آنالوگ داشته باشد. وجود هر قابلیت به مدل دستگاه بستگی دارد؛ بنابراین پیش از خرید، مشخصات فنی را بررسی کنید.

چگونه منبع تغذیه مناسب انتخاب کنیم؟

۱. ولتاژ موردنیاز دستگاه را بررسی کنید

ولتاژ خروجی منبع تغذیه باید با ولتاژ ورودی دستگاه سازگار باشد. استفاده از ولتاژ نامناسب می‌تواند باعث کارکرد نادرست یا آسیب به مدار شود. همچنین در آداپتورها و برخی اتصالات، قطبیت مثبت و منفی را بررسی کنید.

۲. جریان و توان موردنیاز را محاسبه کنید

جریان قابل‌تأمین منبع تغذیه باید دست‌کم به‌اندازه جریان موردنیاز دستگاه باشد. اگر چند مصرف‌کننده به یک پاور وصل می‌شوند، جریان مصرفی هم‌زمان آن‌ها را در نظر بگیرید. برای بارهایی که هنگام شروع به کار جریان بیشتری می‌کشند، مانند بعضی موتورها، حاشیه مناسب و توان لحظه‌ای منبع اهمیت دارد.

۳. نوع خروجی را متناسب با بار انتخاب کنید

بعضی دستگاه‌ها به ولتاژ ثابت نیاز دارند و برخی، مانند بسیاری از LEDهای توان‌بالا، باید با جریان کنترل‌شده تغذیه شوند. برای نوار LED معمولاً باید نوع ولتاژ خروجی و ولتاژ نامی نوار را بررسی کرد؛ اما برای LEDهایی که به درایور جریان‌ثابت نیاز دارند، استفاده از منبع ولتاژثابتِ نامناسب می‌تواند باعث آسیب شود.

۴. ریپل، نویز و دقت خروجی را در نظر بگیرید

ریپل و نویز، تغییرات ناخواسته‌ای هستند که روی خروجی DC دیده می‌شوند. در مدارهای حساس آنالوگ، صوتی یا اندازه‌گیری، مقدار آن‌ها می‌تواند بر عملکرد اثر بگذارد. مشخصات ریپل، دقت تنظیم و شرایطی را که اندازه‌گیری تحت آن انجام شده است، در دیتاشیت محصول بررسی کنید.

۵. حفاظت‌ها و شرایط نصب را بررسی کنید

بسته به مدل، منبع تغذیه ممکن است به حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، اتصال کوتاه یا افزایش دما مجهز باشد. برای نصب در تابلو یا محیط صنعتی، ابعاد، روش نصب، تهویه و محدوده دمای کاری نیز اهمیت دارند.

۶. اتصالات و سازگاری فیزیکی را بسنجید

نوع کانکتور، طول کابل، قطبیت، ابعاد بدنه و نحوه نصب باید با دستگاه یا محل استفاده هماهنگ باشد. در منابع صنعتی، نوع ترمینال و روش نصب روی ریل یا پنل را هم بررسی کنید.

منبع تغذیه مناسب برای کاربردهای رایج

  • پروژه‌های DIY و بردهای الکترونیکی: ولتاژ DC تنظیم‌شده، جریان کافی و قطبیت صحیح را انتخاب کنید. محدودیت جریان ورودی برد را نیز در نظر بگیرید.
  • تابلو برق و PLC: منبع تغذیه صنعتی با ولتاژ خروجی متناسب، ظرفیت جریان کافی و امکان نصب مناسب در تابلو انتخاب کنید. ۲۴ ولت DC در بسیاری از سامانه‌های کنترلی رایج است، اما مشخصات تجهیزات متصل ملاک نهایی است.
  • کامپیوتر: پاور ATX باید با توان و کانکتورهای موردنیاز پردازنده، مادربرد و کارت گرافیک سازگار باشد.
  • نوار LED: ولتاژ خروجی پاور باید با ولتاژ نامی نوار یکسان و جریان آن متناسب با طول و مصرف نوار باشد.
  • پرینتر سه‌بعدی و CNC: ولتاژ ورودی، جریان و توان موردنیاز دستگاه یا اجزای آن را از مشخصات سازنده بررسی کنید؛ این تجهیزات الزاماً به یک نوع پاور ثابت نیاز ندارند.
  • تعمیر و آزمایش مدار: منبع آزمایشگاهی قابل‌تنظیم با محدودکننده جریان می‌تواند کنترل بیشتری هنگام تست فراهم کند.

منبع تغذیه کامپیوتر چه ویژگی‌هایی دارد؟

پاور کامپیوتر یا ATX PSU برق ورودی را به چند خروجی DC، از جمله ریل‌های ۱۲، ۵ و ۳٫۳ ولت تبدیل می‌کند. هنگام انتخاب آن، توان پیوسته واقعی، ظرفیت ریل ۱۲ ولت، کانکتورهای موردنیاز، ابعاد و استاندارد سازگاری با کیس را بررسی کنید.

پاورهای کامپیوتر معمولاً در سه نوع عرضه می‌شوند:

  • غیرماژولار: کابل‌ها به پاور متصل‌اند و جدا نمی‌شوند.
  • نیمه‌ماژولار: بخشی از کابل‌ها ثابت و بخشی جداشدنی هستند.
  • ماژولار: بیشتر یا همه کابل‌ها جداشدنی‌اند و مدیریت کابل را آسان‌تر می‌کنند.

ماژولار بودن بیشتر به نظم کابل‌کشی کمک می‌کند و به‌تنهایی نشان‌دهنده کیفیت بالاتر نیست. گواهی‌هایی مانند 80 PLUS نیز به بازده انرژی در شرایط آزمون مربوط‌اند و به‌تنهایی کیفیت قطعات، ایمنی یا دوام پاور را تضمین نمی‌کنند.

در بازار، برندهایی مانند Green، Corsair، Thermaltake، Cooler Master و DeepCool در گروه پاورهای کامپیوتر دیده می‌شوند؛ اما کیفیت و مشخصات را باید مدل‌به‌مدل بررسی کرد. توان واقعی، گارانتی، کانکتورها و بررسی‌های فنی معتبر معیارهای مهم‌تری از نام برند به‌تنهایی هستند.

قیمت منبع تغذیه به چه عواملی بستگی دارد؟

قیمت منبع تغذیه با توجه به نوع کاربرد و مشخصات فنی آن تغییر می‌کند. مهم‌ترین عوامل عبارت‌اند از:

  • ولتاژ، جریان و توان خروجی
  • نوع منبع تغذیه و مدار داخلی
  • دقت تنظیم، ریپل و نویز خروجی
  • تعداد کانال‌ها و قابلیت تنظیم
  • امکانات حفاظتی و ایزولاسیون
  • کیفیت ساخت، تهویه و نوع محفظه
  • برند، گارانتی و خدمات پس از فروش

به همین دلیل، برای مقایسه قیمت منبع تغذیه بهتر است ابتدا مدل‌های هم‌رده را از نظر خروجی و کاربرد بررسی کنید. قیمت روز نیز به مدل، موجودی و شرایط بازار وابسته است.

تفاوت منبع تغذیه با شارژر، UPS و اینورتر

  • منبع تغذیه: برق موردنیاز دستگاه را با مشخصات خروجی معین تأمین می‌کند.
  • شارژر: برای شارژ باتری طراحی شده و باید روش و مراحل شارژ را با نوع باتری هماهنگ کند. هر منبع تغذیه‌ای شارژر مناسب باتری نیست.
  • UPS: معمولاً ترکیبی از باتری، شارژر و مدار تبدیل یا انتقال برق است تا هنگام قطع برق، در کاربردهای مشخص برق پشتیبان فراهم کند.
  • اینورتر: برق DC را به AC تبدیل می‌کند. اینورتر معمولی الزاماً قابلیت شارژ باتری یا عملکرد UPS را ندارد.

سوالات پرتکرار درباره منبع تغذیه

آیا می‌توان از منبع تغذیه با جریان بالاتر استفاده کرد؟

اگر ولتاژ، نوع خروجی، قطبیت و اتصالات سازگار باشند، استفاده از منبعی با ظرفیت جریان بالاتر معمولاً مشکلی ایجاد نمی‌کند؛ دستگاه به‌اندازه نیاز خود جریان می‌کشد. این قاعده برای منابع ولتاژثابت است و درباره مدارهای جریان‌ثابت باید نوع بار و مشخصات منبع جداگانه بررسی شود.

تفاوت منبع تغذیه ۱۲ ولت ۲ آمپر با ۱۲ ولت ۵ آمپر چیست؟

هر دو خروجی ۱۲ ولت دارند؛ اما منبع ۲ آمپر حداکثر حدود ۲۴ وات و منبع ۵ آمپر حداکثر حدود ۶۰ وات توان نامی فراهم می‌کند. منبع ۵ آمپر جریان را به دستگاه تحمیل نمی‌کند، ولی باید با نوع ورودی و نیاز مصرف‌کننده سازگار باشد.

آیا منبع تغذیه سوئیچینگ بهتر از منبع خطی است؟

هیچ‌کدام برای همه کاربردها بهترین نیستند. منابع سوئیچینگ معمولاً کوچک‌تر و پربازده‌ترند؛ منابع خطی نیز در برخی کاربردهای حساس به نویز ممکن است مزیت داشته باشند. کیفیت طراحی و مشخصات واقعی خروجی از نام فناوری مهم‌تر است.

چرا ریپل خروجی اهمیت دارد؟

ریپل، تغییرات ناخواسته در خروجی DC است. ریپل زیاد می‌تواند در بعضی مدارهای حساس باعث نویز یا عملکرد نامناسب شود. مقدار قابل‌قبول به نوع مدار بستگی دارد؛ دیتاشیت منبع و نیاز دستگاه را با هم مقایسه کنید.

آیا می‌توان هر منبع تغذیه‌ای را برای شارژ باتری استفاده کرد؟

خیر. شارژ باتری به ولتاژ، جریان و روش شارژ متناسب با نوع باتری نیاز دارد. فقط از شارژر یا منبعی استفاده کنید که سازنده برای آن باتری توصیه کرده است.

جمع‌بندی؛ پیش از خرید منبع تغذیه چه چیزهایی را بررسی کنیم؟

برای خرید منبع تغذیه، ابتدا نوع ورودی و خروجی دستگاه را مشخص کنید. سپس ولتاژ، جریان و توان موردنیاز، نوع بار، دقت و ریپل خروجی، اتصالات و قابلیت‌های حفاظتی را با مشخصات محصول تطبیق دهید. اگر منبع تغذیه برای کامپیوتر، LED، تابلو برق یا آزمایشگاه می‌خواهید، معیارهای هر کاربرد را جداگانه بررسی کنید.

در ولتاتک می‌توانید مشخصات انواع منبع تغذیه را مقایسه کنید و مدلی متناسب با دستگاه یا پروژه خود انتخاب کنید. اگر درباره سازگاری یک پاور با تجهیزاتتان مطمئن نیستید، پیش از خرید ولتاژ، جریان و مدل دستگاه را بررسی کنید یا برای انتخاب دقیق‌تر راهنمایی بگیرید.

نکته ایمنی: داخل برخی منابع تغذیه، حتی پس از جداشدن برق، خازن‌ها می‌توانند بار خطرناک نگه دارند. بازکردن یا تعمیر پاورهای متصل به برق شهری را به افراد متخصص بسپارید.
