راهنمای کامل برای درک عملکرد، انواع، و کاربردهای مولتیمتر در برق و الکترونیک
تصور کنید در یک آزمایشگاه شلوغ و با تکنولوژی بالا مشغول عیب‌یابی یک سیستم پیچیده‌ی برق هستید. زمان محدود است و تیم شما باید مشکل را سریع پیدا کرده و عملیات را به حالت نرمال بازگرداند. در میان ابزارهای مختلف روی میز، تنها! یک ابزار میتواند واقعاً تعیین‌کننده باشد: یک مولتیمتر دقیق و قابل اعتماد.
در این راهنما، از عملکرد پایه تا ویژگی‌های پیشرفته مولتیمتر را بررسی خواهیم کرد؛ چه در مزرعه، چه در کارخانه و چه در آزمایشگاه، درک درست از نحوه عملکرد این ابزار همه‌کاره، هم در وقت شما صرفه‌جویی میکند و هم دقت کارتان را بالا برده و ایمنی را تضمین میکند.
مولتیمتر چیست و چه چیزی را اندازهگیری میکند؟

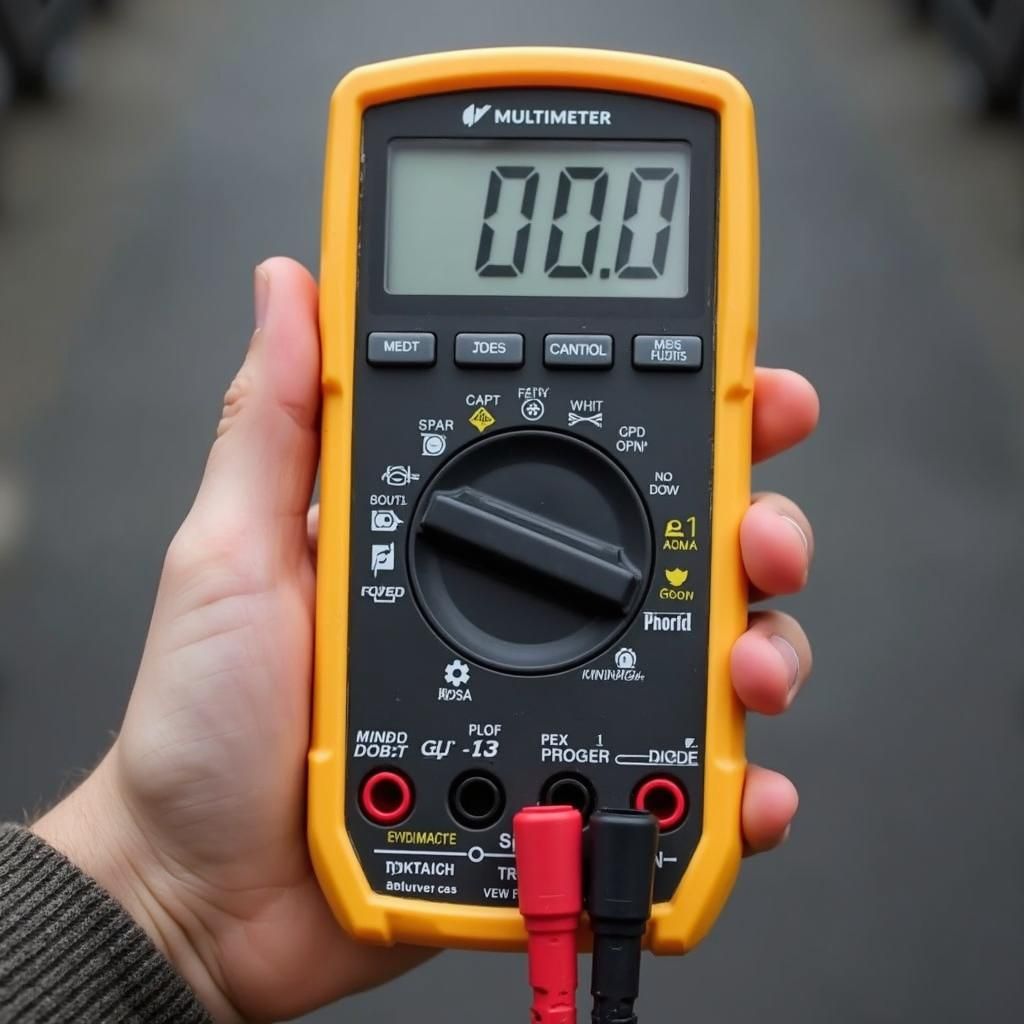

مولتیمتر (Multimeter) یا ولت-اهم متر (VOM)، یکی از ابزارهای کلیدی در برق و الکترونیک است. این دستگاه به مهندسین، برق کاران و تکنسین‌ها امکان می‌دهد تا پارامترهای مختلف الکتریکی را بهصورت دقیق، فوری و قابل اتکا اندازهگیری کنند:
اندازه‌گیری‌های اصلی:
- ولتاژ (V): اختلاف پتانسیل بین دو نقطه در مدار—در تشخیص اُفت یا افزایش ولتاژ موثر است.
- جریان (A): تشخیص میزان جریان عبوری—برای بررسی مصرف برق و ایمنی مدار حیاتی است.
- مقاومت (Ω): تعیین وضعیت اتصال یا خرابی قطعات—مقاومت بالا میتواند نشان‌دهنده‌ی قطعی یا خرابی باشد.
قابلیتهای پیشرفته:
- اندازهگیری ظرفیت خازن (Capacitance)
- اندازهگیری فرکانس سیگنال (Frequency)
- بررسی دیود و اتصال کوتاه (Continuity & Diode Test)
بیشتر بدانید: چگونه بهترین مولتی متر را انتخاب کنیم؟
انواع مولتیمتر و تفاوت آن‌ها
دیجیتال در برابر آنالوگ
- مولتیمتر دیجیتال (DMM):
- دقیق، دارای نمایشگر عددی (LCD/LED)
- قابلیت Auto-Ranging و ویژگی‌های پیشرفته
- انتخاب اول مهندس‌ها، تکنسین‌ها و تعمیرکاران مدرن است.
- مولتیمتر آنالوگ:
- دارای نمایشگر عقربهای، مناسب برای مشاهده نوسانات لحظهای
- کاربرد خاص در مدارهای ناپایدار؛ اما سخت‌خوان‌تر و مستعد خطا
قابل‌حمل در مقابل رومیزی (Benchtop)
- قابل‌حمل (Handheld):
- مناسب برای کار میدانی و تست در محل
- باتری‌خور، سریع، جمع‌وجور و انعطاف‌پذیر
- رومیزی (Benchtop):
- برای کارهای آزمایشگاهی و تست‌های با دقت بالا
- دارای کیفیت نمایش و عملکرد فوق‌العاده
- معمولا در دانشگاه‌ها، آزمایشگاه‌ها و صنعت سنگین استفاده میشود
مولتیمتر چگونه کار میکند؟ (اصول عملکرد)
اجزای اصلی:
- نمایشگر: نمایش عدد دقیق یا عقربه در مدلهای آنالوگ
- سلکتور چرخشی (Rotary Dial): انتخاب حالت اندازهگیری (ولتاژ، جریان، مقاومت…)
- پورت‌های ورودی (جک‌ها): محل اتصال سیم‌های تست
- مدارهای داخلی: پردازش سیگنال و تبدیل به اطلاعات قابل‌خواندن
نحوه اندازهگیری پارامترها:
- ولتاژ: اندازهگیری اختلاف پتانسیل بین دو نقطه
- جریان: عبور از مسیر داخلی شامل مقاومت شانت برای نمایش آمپر
- مقاومت: اعمال ولتاژ مشخص و مقایسه با جریان برای استخراج مقدار اهم
نقش قانون اهم (Ohm’s Law)
قانون اهم با رابطه‌ی معروف:
V = I × R
به مهندسان اجازه می‌دهد تا با داشتن دو متغیّر (مثلا ولتاژ و جریان)، مقدار پارامتر سوم (مثل مقاومت) را محاسبه کنند. این قانون پایه‌ی تمام تحلیل‌ها و طراحی‌های مداری است.
تفاوت اندازهگیری جریان مستقیم (DC) و متناوب (AC)
| ویژگی | جریان متناوب (AC) | جریان مستقیم (DC) |
| نوع جریان | سینوسی و متناوب | پایدار و یکنواخت |
| کاربرد | برق شهری، موتورها | باتری‌ها، مدارهای الکترونیکی |
| روش اندازهگیری | RMS (ریشه میانگین مربع) | میانگین مستقیم |
راهنمای گام‌به‌گام استفاده از مولتیمتر
مرحله ۱: آماده‌‌سازی
- حالت اندازهگیری مناسب را انتخاب کنید (V, A, Ω)
- سیم مشکی در COM و سیم قرمز در پورت مربوط به اندازهگیری قرار گیرد
مرحله ۲: اندازهگیری
ولتاژ: قرار دادن دو پروب روی دو نقطه مختلف در مدار
جریان: قرار دادن دستگاه بهصورت سری در جریان عبوری
مقاومت: دو سر مقاومت را با پروب لمس کرده و مقدار را بخوانید
دقت کنید که مقاومت را در مدار بدون ولتاژ تست کنید.
مرحله ۳: تفسیر نتیجه و خطا‌یابی
- Auto-Ranging برای کارهای سریع و عمومی
- Manual Range برای اندازهگیری دقیق تخصصی‌تر
- بررسی اتصال سالم پروبها، باتری، فیوز داخلی
بیشتر بدانید: بهترین مولتی متر کلمپی سال 2025
اشتباهات رایج و نکات تعمیر و نگهداری
اشتباهات رایج:
- انتخاب رنج اشتباه
- اتصال اشتباه پروبها
- تست مقاومت در مدار برق‌دار
راه‌حل و عیب‌یابی:
- بررسی سلامت سیم‌ها و باتری دستگاه
- تست فیوز داخلی و ادامه عملکرد
- استفاده از “تست پیوستگی” برای بررسی سلامت مسیر
اهمیت کالیبراسیون مولتیمتر
با گذر زمان، دقت مولتیمتر ممکن است کاهش یابد. کالیبراسیون دستگاه با استفاده از منابع مرجع باعث حفظ دقت اندازهگیری خواهد شد.
نکات مهم نگهداری:
- تمیز نگه‌داشتن پروبها از گرد‌وغبار و عوامل خورنده
- نگهداری دستگاه در محیط خشک و کنترل‌شده
- تعویض به‌موقع باتری‌ها
ویژگی‌های پیشرفته مولتی‌مترهای امروزی
- True RMS: برای اندازهگیری دقیق جریان AC، حتی در سیگنالهای غیرسینوسی
- Data Logging: ثبت داده‌های اندازهگیری در بازه‌های زمانی
- تست افت ولتاژ: تشخیص محل افت ولتاژ غیرعادی و احتمال خرابی
کاربردهای تخصصی مولتیمتر در عیب‌یابی
- تست دیود و بوق‌زنی مسیر اتصال
- تشخیص مقاومت بالا در محل اتصال یا اتصالات معیوب
- عیب‌یابی قطعات معیوب مثل مقاومت، خازن و دیود
مهندسان برق، تعمیرکاران خودرو، تکنسین‌های مخابرات و کارشناسان سیستم‌های صنعتی همه به مولتیمتر نیاز دارند — این ابزار برای بدون خطا پیش رفتن در کار با برق، ضروری است.
نکات ایمنی هنگام کار با مولتیمتر
- همیشه از دستکش عایق، عینک محافظ و سایر تجهیزات ایمنی استفاده کنید
- قبل از اتصال پروبها، مدار و منبع تغذیه را خاموش کنید
- فقط با یک دست کار کنید تا در صورت بروز شوک، مسیر جریان از قلب عبور نکند
- اتصالات را پیش از فعال‌سازی مدار دوبار بررسی کنید
- از تماس با قسمت‌های فلزی و رسانا خودداری کنید
چطور مولتیمتر مناسب انتخاب کنیم؟
ویژگی‌های مهم:
- دقت بالا و کالیبراسیون قابل اعتماد
- داشتن Auto Ranging
- نمایشگر خوانا با نور پسزمینه
- قابلیت ثبت داده روی حافظه داخلی یا کارت
- حفاظت CAT II/III/IV بسته به کاربرد
پیشنهاد حرفه‌ای:
Keysight U1282A
مناسب برای کارهای صنعتی
- استاندارد IP67
- مقاوم در برابر گرد و غبار و ضربه
- مقاوم در شرایط محیطی سخت و صنعتی
- دقت بالا + قابلیت ثبت داده + تست خودکار
جمع‌بندی
در دنیای برق و الکترونیک، دقت یعنی همه‌چیز. یک مولتیمتر خوب نه‌تنها به شما کمک میکند تا سریع‌تر عیب‌یابی کنید، بلکه ایمنی و دوام عملکرد تجهیزات شما را نیز تضمین میکند.
فرقی ندارد که تازه‌کار هستید یا یک مهندس با سابقه — انتخاب صحیح و استفاده درست از مولتیمتر، چراغ راه شما در تمام پروژه‌های برقی خواهد بود.
