در دنیای الکترونیک، دو قطعه بسیار مهم وجود دارند که در ظاهر ممکن است شبیه هم باشند اما عملکردشان کاملاً متفاوت است: رگولاتور ولتاژ و ترانزیستور. بسیاری از افراد فعال در حوزه تعمیرات موبایل، طراحی مدار، یا حتی پروژههای مبتنی بر میکروکنترلر، هنگام خرید رگولاتور ولتاژ و خرید ترانزیستور یا تست این قطعات با این سؤال مواجه میشوند که رگولاتور چیست؟ ترانزیستور چه وظیفه‌ای دارد؟ و چطور می‌توان آن‌ها را از هم تشخیص داد.
در این مقاله جامع، سعی داریم هر آنچه درباره این دو قطعه نیاز است بدانید را همراه با آموزش عملی تست و تشخیص بیان کنیم.

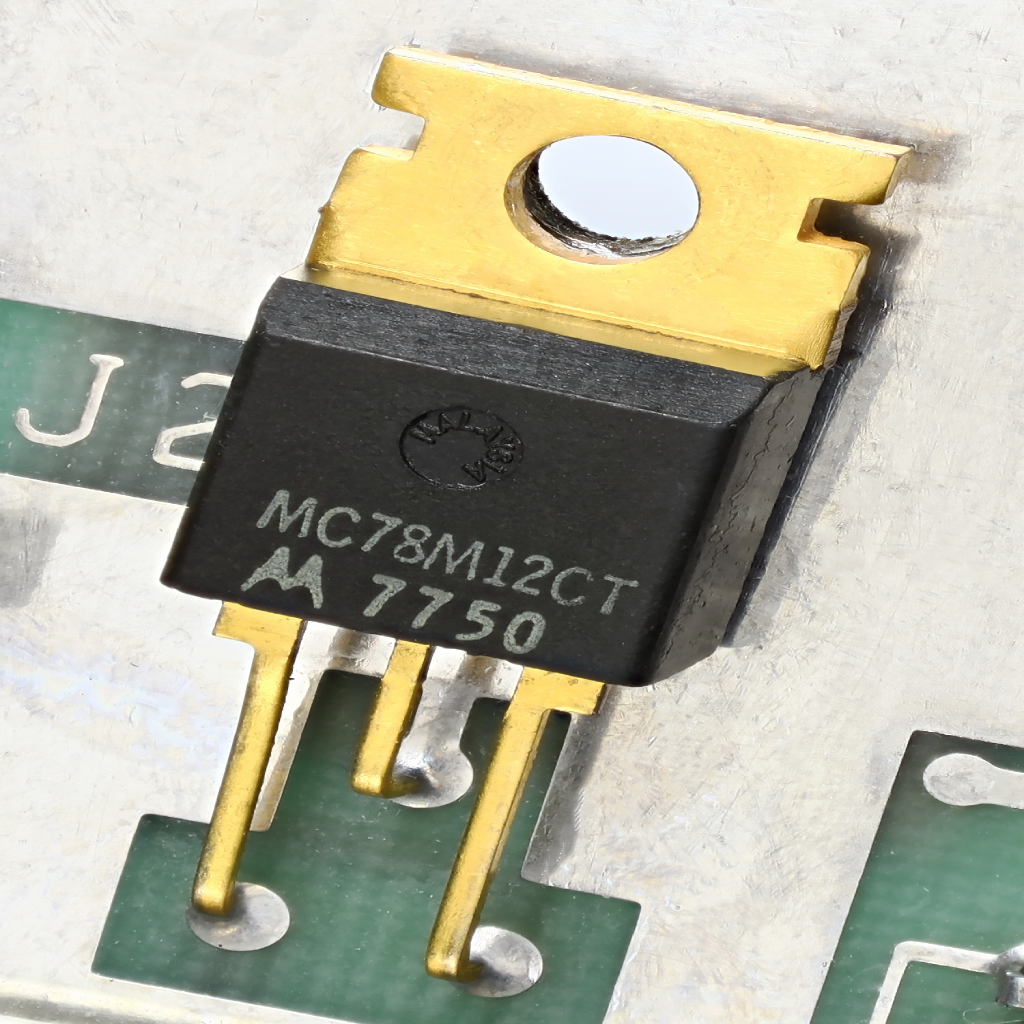

رگولاتور چیست و چه کاربردی دارد؟
رگولاتور ولتاژ، قطعه‌ای است که وظیفه تأمین ولتاژ ثابت برای مدار را بر عهده دارد. این قطعه، ولتاژ ورودی را که ممکن است نوسان داشته باشد، دریافت و ولتاژی پایدار و دقیق را به خروجی ارسال میکند. از آن در منابع تغذیه، مدارهای موبایل، بردهای توسعه و حتی لوازم خانگی استفاده میشود. رگولاتورها می‌توانند ولتاژ را کاهش دهند یا تا حدودی با کارکرد سوئیچینگ تبدیل کنند. نوع خطی مانند 7805 برای خروجی 5 ولت و نوع قابل تنظیم مانند LM317 برای خروجی‌های متغیر کاربرد دارند. رگولاتورهای سوئیچینگ نیز در مواردی مورد استفاده قرار می‌گیرند که راندمان بالا اهمیت دارد.
ترانزیستور چیست و چگونه کار میکند؟
ترانزیستور، یکی از پرکاربردترین قطعات نیمه‌هادی در دنیای الکترونیک است. عملکرد آن به صورت کلید الکترونیکی یا تقویت‌کننده‌ی سیگنال تعریف میشود. این قطعه در دسته‌های مختلفی مثل دو قطبی (BJT) یا اثر میدانی (MOSFET) تولید میشود. به‌طور خلاصه، با اعمال جریان یا ولتاژ به پایانه کنترلی مثل بیس یا گیت، مسیر عبور جریان میان دو پایانه دیگر برقرار یا قطع میشود. عملکرد دقیق ترانزیستور بستگی به نوع، ساختار، و نحوه استفاده آن در مدار دارد.
راهنمای تشخیص رگولاتور از ترانزیستور

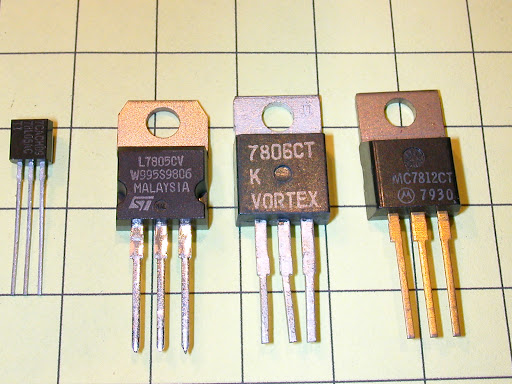

اگرچه برخی مدل‌های ترانزیستور و رگولاتور از نظر ظاهری شباهت زیادی دارند، اما تفاوت میان آن‌ها در عملکرد، نحوه تست، و حتی شماره قطعه به‌وضوح قابل شناسایی است. برخی از رگولاتورها مانند 7805 در بسته‌بندی TO-220 ارائه میشوند که شباهت زیادی به ترانزیستورهای پرتوان مانند 2N3055 دارند. اما نوشته روی قطعه یا به عبارتی پارت نامبر، بهترین راهنما برای تمایز آن‌ها است.
همچنین بررسی نقشه شماتیک هم یکی از روش‌های دقیق در تشخیص نوع قطعه محسوب میشود. رگولاتور در نقشه‌ها اغلب با نماد خاصی مشخص میشود که سه پایه ورودی، خروجی و زمین دارد، در حالی که ترانزیستور دارای نماد سه پایه با فلش جهت‌دار است که معمولاً به‌راحتی از رگولاتور قابل تفکیک است.
آموزش تست رگولاتور و ترانزیستور با مولتی‌متر
تست عملی این قطعات یکی از روش‌های خوب برای اطمینان از سالم بودن آن‌هاست. برای تست ترانزیستور، حالت دیود مولتی‌متر انتخاب میشود و با بررسی مسیر هدایت از بیس به دو پایه دیگر در ترانزیستور BJT، یا بررسی هدایت گیت به درین و سورس در MOSFET، می‌توان از سالم بودن آن اطمینان حاصل کرد.
برای بررسی رگولاتور، اگر قطعه روی برد باشد، ولتاژ ورودی و خروجی آن توسط مولتی‌متر اندازه‌گیری میشود. مثلاً در یک رگولاتور 7805 باید ولتاژ خروجی دقیقاً پنج ولت باشد. در صورتی که تفاوت زیادی با مقدار اسمی وجود داشته باشد، احتمال خرابی وجود دارد. در برخی موارد نیز برای بررسی عملکرد تحت بار، از تست بار استفاده میشود که در آن مصرف‌کننده‌ای به خروجی رگولاتور متصل می‌گردد و عملکرد ولتاژ در حالت بار بررسی میشود.
همچنین بررسی دمای قطعه هنگام کار، می‌تواند کمک کند. گرمای غیرعادی در رگولاتور یا ترانزیستور ممکن است نشانه جریان‌کشی بیش از حد یا خرابی داخلی باشد.
تفاوت ساختار داخلی رگولاتور و ترانزیستور
از دیدگاه فنی، ساختار داخلی این دو قطعه تفاوت‌های قابل توجهی دارد. جدول زیر مقایسه‌ای ساده و کاربردی از رگولاتور و ترانزیستور ارائه می‌دهد:
| ویژگی | رگولاتور ولتاژ | ترانزیستور |
| عملکرد اصلی | تثبیت و تنظیم ولتاژ خروجی | تقویت یا سوئیچ‌کردن جریان |
| نحوه کنترل | ولتاژ مرجع یا خط زمین | جریان/ولتاژ روی پایه کنترلی (بیس یا گیت) |
| کاربرد در مدار | منابع تغذیه، پردازنده‌ها، سنسورها | تقویت‌کننده‌ها، کلیدهای الکترونیکی، درایورها |
| ساختار فیزیکی | ممکن است دارای ترانزیستور داخلی باشد | دارای دو یا چند پیوند نیمه‌رسانا معمولاً مبتنی بر سیلیکون |
| تعداد پایه‌ها | معمولاً ۳ پایه (ورودی، خروجی، زمین) | معمولاً ۳ پایه (بیس، امیتر، کلکتور یا گیت، سورس، درین) |
تفاوت کاربرد رگولاتور و ترانزیستور در موبایل چیست؟
در گوشی‌های هوشمند، وظایف بسیار مشخص و حرفه‌ای برای این دو قطعه تعریف شده است. رگولاتورها مسئول تأمین برق پایدار برای چیپ‌ست‌ها، پردازنده‌ها و بخش‌هایی مانند دوربین، مدار تغذیه صفحه‌نمایش یا تغذیه مودم هستند. ترانزیستورها معمولاً در نقش سوئیچ فعال یا محرک عمل می‌کنند و در قسمت‌هایی نظیر کنترل نور صفحه، تغذیه IC صدا، یا بخش‌های رادیویی کاربرد دارند.
گاهی روی بُرد موبایل چندین ترانزیستور و چند رگولاتور با ظاهر یکسان کنار هم قرار دارند. بنابراین برای تعمیرکاران حرفه‌ای موبایل شناخت دقیق این قطعات و نحوه تست و جایگذاری آن‌ها بسیار مهم است.
سوالات متداول درمورد تفاوت رگولاتور و ترانزیستور
- آیا می‌توان فقط با ظاهر قطعه تشخیص داد که رگولاتور است یا ترانزیستور؟
در بعضی مدل‌ها ممکن است، اما معمولاً اطلاعات روی بدنه قطعه (پارت نامبر) و دیتاشیت سازنده برای تشخیص دقیقتری نیاز است. - آیا ترانزیستور می‌تواند ولتاژ را تثبیت کند؟
خیر، ولی در مدارات پیچیده‌تر و با استفاده از فیدبک ممکن است عملکردی مشابه بخشی از تنظیم ولتاژ را به‌عهده بگیرد، اما وظیفه اصلی رگولاتورهاست که ولتاژ را تثبیت می‌کنند. - آیا هر رگولاتور دارای ترانزیستور داخلی است؟
بله، در بسیاری از رگولاتورها مانند مدل‌های سوئیچینگ، چندین ترانزیستور، اپ‌امپ و مدار کنترلی در داخل آن مجتمع شده‌اند. - در نقشه مدار الکترونیکی، چطور این دو را از هم تشخیص دهیم؟
ترانزیستور معمولاً با فلش ورودی و خروجی مشخص میشود، در حالی که رگولاتورها به صورت بلاک مستطیلی با سه پایه نشان داده میشوند که یکی ورودی، یکی خروجی و دیگری زمین است.
جمع‌بندی
انتخاب بین رگولاتور و ترانزیستور بستگی کامل به نوع نیاز شما در پروژه یا تعمیر دارد. اگر هدف تنها تأمین ولتاژ ثابت برای مدار است، رگولاتورها بهترین گزینه هستند. اما اگر به‌دنبال تقویت جریان، سوئیچ‌زنی یا ساخت مدارهای کنترلی هستید، ترانزیستور انتخاب درستی خواهد بود.
شناخت تفاوت این دو قطعه نه‌تنها در طراحی مدار، بلکه در تعمیرات موبایل، لپ‌تاپ، بردهای صنعتی یا پروژههای مبتنی بر آردوینو نیز اهمیت فراوانی دارد.
